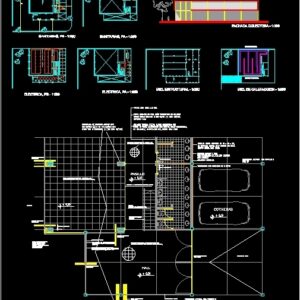

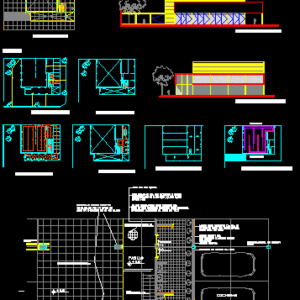

Complete delivery in municipal hall – Plants – Views – Structural Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

bar expansion, room expansion, bar, municipal hall, hall, garages, warehouse, maq room, schematics, return air, command air, revatible glass cloth with aluminum carpentry, fixed glass cloth with carpentry aluminum, zinc sheet border, folding dividing panel, reinforced concrete column, foundation level according to calculation, reinforced concrete staircase, profile l lattice structure, vapor barrier, smoothing folder, cement concrete flooring, finishing glued tiles with adhesive, origin of the coating, pluvial drain, fixed glass panes with aluminum joinery, modulation, pinotea handrails, polished, steps covered in granite, reinforced concrete structure, staircase, corridor, revatible door guides, pedestrian access ramp , hydrophobic insulation, thick and thin plaster with adhesive tiles finish, plant-cut-view, municipal, theme :, room, arq.petrilli, chair :, student :, teacher :, valeri to Navarre, Jose Luis Vazquez, Pablo Aguilar, Gerardo Diaz, assistants: Pablo Fabregas, Sebastian Candia, Pablo Gallant, Arq. gaston villa, guadalupe herrera, arq. daniel delio, final note :, note mp:

Raw text data extracted from CAD file:

0,20 2,40 4,90 9,20 B EXPANCION DE BAR + 0,20 A EXPANCION DE SALA + 0,10 BAR SALA MUNICIPAL + 0,20 B HALL + 0,20 COCHERAS + 0,10 A DEPOSITO SALA DE MAQ. CORTE B-B - 1:100 PLANTA ALTA - 1:200 C1 C2 C3 C4 C5 C11 C24 C25 C12 C13 C26 C10 C27 C9 C17 C18 C8 C16 C15 C7 C6 C14 C19 C20 C21 C22 C23 C29 C28 V4 V5 V10 V6 V11 V7 V12 V8 V13 V9 V14 V3 V2 VI V17 V16 V15 V20 V21 V22 V23 V18 V27 V26 V25 V24 V28 V29 V30 V31 CI 4 3 2 1 5 \fVerdana|b0|i0|c0|p34;C.Ll PVC ø 0.100 \fVerdana|b0|i0|c0|p34;BDA PVC 20x20 cm \fVerdana|b0|i0|c0|p34;BDA PVC 20x20 cm \fVerdana|b0|i0|c0|p34;C.Ll PVC ø 0.100 \fVerdana|b0|i0|c0|p34;C.Ll PVC ø 0.100 \fVerdana|b0|i0|c0|p34;C.Ll PVC ø 0.100 \fVerdana|b0|i0|c0|p34;C.Ll PVC ø 0.100 1 1 CT TP ESQ. ESTRUCTURAL - 1:250 SANITARIAS, PB - 1:250 SANITARIAS, PA - 1:250 ELECTRICA, PB - 1:250 ELECTRICA, PA - 1:250 ESQUEMAS PLANTA DE TECHOS - 1:200 AIRE DE RETORNO AIRE DE MANDO PAÑO REVATIBLE DE VIDRIO CON CARPINTERIA DE ALUMINIO PAÑO FIJO DE VIDRIO CON CARPINTERIA DE ALUMINIO CENEFA DE CHAPA DE CINC PAÑO FIJO DE VIDRIO CON CARPINTERIA DE ALUMINIO CANALETA DE CHAPA DE CINC CON DESAGUE PLUVIAL 0 0,100 PVC PANEL DIVISORIO PLEGABLE COLUMNA DE HORMIGON ARMADO NIVEL DE FUNDACION SEGUN CALCULO ESCALERA DE HORMIGON ARMADO BARANDA METALICA COMPUESTA DE CAÑO NEGRO DIAM. 5 CM + BORDE DE ALUMINIO ALTURA 1 M CIELORRASO ACUSTICO SUSPENDIDO CON PLACA DE MINERAL, CONTENIDO DE 18%-79% DE MATERIAL RECICLADO, ESCORIA DE ACERO, FIBRA DE CELULOSA, Y ARCILLA Y ELEMENTOS DE SOSTEN. ESTRUCTURA DE RETICULADO PERFIL L PANEL MULTITECHO CON AISLACION 3% DE PENDIENTE CORTE 1:20 POLIESTIRENO EXPANDIDO DE 15/20 KG/M3 DE DENSIDAD EN BASE A ESTIRENO BARRERA DE VAPOR LOSA DE HORMIGON ARMADO TIPO 210 KG/CM2 (+) B CN 170 KG/CM2 CON ACERO TIPO 3 CORRUGADO (-) (DE 4200 KG/CM2) DESAGUES PRIMARIOS Y SECUNDARIOS DE PVC SISTEMA UV 10 KG/CM2, DILATACION LINEAL K=0.7 MM/M C/10ºC, CUMPLE NORMA IRAM 13352 CERAMICA ZANON TERMOFUSIONADA ESPESOR 8 MICRONES COLOR BEIGE ALTO TRANSITO 20 X 20 FINAL 8 MM JUNTA TOMADA CON PASTINA CEMENTICIA, ZOCALO MADERA ALTURA 10 CM CEDRO TERMINACION MEDIA CAÑA CARPETA DE ALISADO CONTRAPISO DE HORMIGON EMPASTADO DESAGUES PRIMARIOS Y SECUNDARIOS DE PVC SISTEMA UV 10 KG/CM2, DILATACION LINEAL K=0.7 MM/M C/10ºC, CUMPLE NORMA IRAM 13352 AISLACION TERMICA: FIELTRO LIVIANO CONSTITUIDO POR FIBRAS DE VIDRIO AGLOMERADAS CON RESINAS TERMO-ENDURECIDAS, NO INFLAMABLE, CLASIFICACION RE1, NORMA IRAM 11575 TERMINACION AZULEJOS PEGADOS CON ADHESIVO PERFIL DOBLADO EN FRIO, BAÑO GALVANIZADO EN CALIENTE SEGUN NORMA IRAM-IAS U 500-05/87 (-) 3500 KG/CM2 ESPESOR 4 MM PANEL YESO ROCA 12,5 mm. ORIGEN DEL REVESTIMIENTO ORIGEN DEL REVESTIMIENTO 0,20 CIELORRASO ACUSTICO SUSPENDIDO CON PLACA DE MINERAL, CONTENIDO DE 18%-79% DE MATERIAL RECICLADO, ESCORIA DE ACERO, FIBRA DE CELULOSA, Y ARCILLA Y ELEMENTOS DE SOSTEN. AISLACION HIDROFUGA DE MEMBRANA GEOTEXTIL C/MANTO DE ALUMINIO DE 42 MICRONES, ASFALTO BITUMINOSO 90/50 CON FILM POLIETIRENO EXPANDIDO CARPETA DE ALISADO CONTRAPISO COMUN DE CASCOTE EMPASTADO ESPESOR 10 CM COMP. DE : 1/8-1-3-3 C/ JUNTA DE DILATACION DE TELGOPOR DESAGUE PLUVIAL 2,90 5,60 PANO FIJO DE VIDRIO CON CARPINTERIA DE ALUMINIO PERFIL DOBLADO EN FRIO, BAÑO GALVANIZADO EN CALIENTE SEGUN NORMA IRAM-IAS U 500-05/87 (-) 3500 KG/CM2 ESPESOR 4 MM CERAMICA ZANON TERMOFUSIONADA ESPESOR 8 MICRONES BEIGE ALTO TRANSITO 50 X 50 FINAL 10 MM JUNTA TOMADA CON PASTINA CERAMICA ZANON TERMOFUSIONADA ESPESOR 8 MICRONES COLOR BEIGE ALTO TRANSITO 50 X 50 FINAL 10 MM JUNTA TOMADA CON PASTINA CEMENTICIA, + 0,20 HALL AISLACION TERMICA: FIELTRO LIVIANO CONSTITUIDO POR FIBRAS DE VIDRIO AGLOMERADAS CON RESINAS TERMO-ENDURECIDAS, NO INFLAMABLE, CLASIFICACION RE1, NORMA IRAM 11575 PUERTAS DE VIDRIO REVATIBLE 1.20 X 2.00 MTS PUERTAS DE VIDRIO REVATIBLE 1.20 X 2.00 MTS PUERTAS DE VIDRIO REVATIBLE 1.20 X 2.00 MTS PUERTAS DE VIDRIO REVATIBLE 1.20 X 2.00 MTS PARASOL PREARMADO COMPUESTO DE PARANTES VERTICALES DE CHAPA GALVANIZADA DOBLADA EN FRIO ESPESOR 2 MM CON HOJAS DE ALUMINIO ALEACION 6063 TEMPLE 6 EXTRUIDO 120 X 30 MM MODULACION CERAMICA ZANON TERMOFUSIONADA ESPESOR 8 MICRONES COLOR BEIGE ALTO TRANSITO 50 X 50 FINAL 10 MM JUNTA TOMADA CON PASTINA CEMENTICIA, PANEL YESO ROCA 12,5 mm. PERFIL DOBLADO EN FRIO, BAÑO GALVANIZADO EN CALIENTE SEGUN NORMA IRAM-IAS U 500-05/87 (-) 3500 KG/CM2 ESPESOR 4 MM AISLACION TERMICA: FIELTRO LIVIANO CONSTITUIDO POR FIBRAS DE VIDRIO AGLOMERADAS CON RESINAS TERMO-ENDURECIDAS, NO INFLAMABLE, CLASIFICACION RE1, NORMA IRAM 11575 ORIGEN DEL REVESTIMIENTO + 0,20 PUERTAS DE VIDRIO REVATIBLE 1.20 X 2.00 MTS BARANDA DE HIERRO H04 PASAMANOS DE PINOTEA LUSTRADO ESCALONES REVESTIDOS EN GRANITO ESTRUCTURA DE HORMIGON ARMADO ESCALERA + 0,20 ESTRUCTURA DE HORMIGON ARMADO TIPO 210 KG/CM2 (+) B CN 170 KG/CM2 CON ACERO TIPO 3 CORRUGADO (-) (DE 4200 KG/CM2) PASILLO PLANTA 1:20 ESTRUCTURA METALICA, DOS PERFILES U PNU 20 PUERTAS DE VIDRIO DE ACCESO 1.20 X 2.00 MTS GUIAS DE PUERTAS REVATIBLE RAMPA DE ACCESO PEATONAL ESTRUCTURA METALICA, DOS PERFILES U PNU 20 O N U L E I N V + 0,10 COCHERAS AISLACION HIDROFUGA TERMINACION CON REVOQUES DE 2 CAPAS REVOQUE GRUESO Y FINO CON TERMINACION DE AZULEJOS PEGADOS CON ADHESIVO LADRILLO HUECO CERAMICO DE 12 x 18 x 33, DE TRABAZON SIMPLE, BAJO NORMAS ISO 9002, ENSAYO NORMA IRAM 12586 ORIGEN DEL REVESTIMIENTO ORIGEN DEL REVESTIMIENTO V N I E L U N O PANEL YESO ROCA 12,5 mm. PLANTA BAJA - 1:200 ESQ. DE CALEFACCION - 1:250 FACHADA COLECTORA - 1:100 FACHADA MARQUEZ - 1:100 PLANTA-CORTE-VISTA LAMINA Nº1 MUNICIPAL TEMA: JURY 2003 SALA Arq.PETRILLI CATEDRA: ALUMNO: DOCENTE: VALERIA NAVARRO JOSE LUIS VAZQUEZ PABLO AGUILAR GERARDO DIAZ AYUDANTES: PABLO FABREGAS SEBASTIAN CANDIA PABLO GALANTE Arq. GASTON VILLA GUADALUPE HERRERA Arq. DANIEL DELIO NOTA FINAL: NOTA MP: NOTA 3: NOTA 2: NOTA 1:
