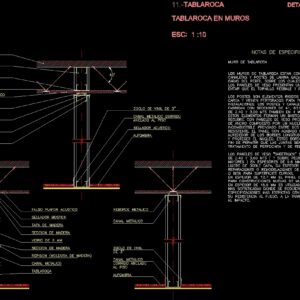

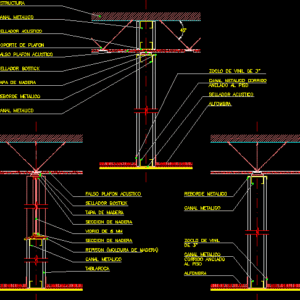

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

tablaroca on walls, spec notes, tablaroca, structure, metal channel, acoustic sealant, ceiling mount, false ceiling acoustic, bostick sealant, wooden lid, metal flange, metal channel, vinyl sheet of, metal channel run, anchored to the floor, acoustic sealant, carpet, false ceiling acoustic, bostick sealant, wooden lid, wood section, mm glass, wood section, repelling of, metal channel, tablaroca, metal flange, metal channel, vinyl sheet, metal channel, run anchored, to the ground, carpet, wall of tablaroca, the tablaroca walls are built on the basis of, gutters galvanized sheet posts, faces of the profile on which to screw, the gypsum panels have a knurl for, prevent the slide screw from penetrating properly., the posts are rigid elements that do not support, are drilled to allow the passage of, facilities. the mooring posts are, manufactured with mm sections in lengths, of mts also in mts. for the channels., these elements form a, coated with prefabricated gypsum board, of width composed of a core of gypsum, incombustible pressing between two sheets of paper, resistant. the panel with manila finish is folded, around the longitudinal edges to reinforce, protect the core. these edges are lowered, order to allow the joints to be reinforced with the, redimix perfocinta treatment., gypsum panels are made in lengths, mts on request for lengths, thicknesses of mm for type walls, lightweight double thickness makes it ideal for, repairs existing surface remodeling, well for curved surfaces., in mm thickness gypsum board are ideal, for new constructions of walls., in mm thickness is used for constructions, more sophisticated where it is necessary to comply with, more stringent specifications in order to increase, its resistance to sound transmission, to impact., esc, detail no.

Raw text data extracted from CAD file:

\A1;45° 1 :10 TABLAROCA EN MUROS NOTAS DE ESPECIFICACIONES TABLAROCA 11.- ESTRUCTURA CANAL METALICO SELLADOR ACUSTICO SOPORTE DE PLAFON FALSO PLAFON ACUSTICO SELLADOR BOSTICK TAPA DE MADERA REBORDE METALICO CANAL METALICO 45° ZOCLO DE VINIL DE 3" CANAL METALICO CORRIDO ANCLADO AL PISO SELLADOR ACUSTICO ALFOMBRA FALSO PLAFON ACUSTICO SELLADOR BOSTICK TAPA DE MADERA SECCION DE MADERA VIDRIO DE 6 MM SECCION DE MADERA REPISON (MOLDURA DE MADERA) CANAL METALICO TABLAROCA REBORDE METALICO CANAL METALICO ZOCLO DE VINIL DE 3" CANAL METALICO CORRIDO ANCLADO AL PISO ALFOMBRA MURO DE TABLAROCA LOS MUROS DE TABLAROCA ESTAN CONSTRUIDOS CON BASE DE CANALETAS Y POSTES DE LAMINA GALVANIZADA CALIBRE 25. LAS CARAS DEL PERFIL SOBRE LOS CUALES SE VAN ATORNILLAR LOS PANELES DE YESO PRESENTAN UN MOLETEADO PARA EVITAR QUE EL TORNILLO RESBALE Y PENETRE ADECUADAMENTE. LOS POSTES SON ELEMENTOS RIGIDOS QUE NO SOPORTAN CARGA Y VIENEN PERFORADOS PARA PERMITIR EL PASO DE INSTALACIONES. LOS POSTES Y CANALES DE AMARRE SE FABRICAN CON SECCIONES DE 41, 63.5 Y 92 MM Y EN LARGOS DE 2.40 Y 3.00 MTS TAMBIEN EN 4 MTS. PARA LOS CANALES. ESTOS ELEMENTOS FORMAN UN BASTIDOR, EL CUAL SE RECUBRE CON PANELES DE YESO PREFABRICADOS DE 1.22 MTS DE ANCHO COMPUESTO POR UN NUCLEO DE YESO INCOMBUSTIBLE PRENSADO ENTRE DOS HOJAS DE PAPEL RESISTENTE. EL PANEL CON ACABADO MANILA ES DOBLADO ALREDEDOR DE LOS BORDES LONGITUDINALES PARA REFORZAR Y PROTEGER EL NUCLEO. ESTOS BORDES SON REBAJADOS A FIN DE PERMITIR QUE LAS JUNTAS SEAN REFORZADAS CON EL TRATAMIENTO DE PERFOCINTA Y DE REDIMIX. LOS PANELES DE YESO "SHEETROCK" SE FABRICAN EN LARGOS DE 2.40 Y 3.60 MTS ( Y SOBRE PEDIDO PARA LONGITUDES MAYORES ) EN ESPESORES DE 9.6 MM PARA MUROS DE TIPO LIGERO DE DOBLE CAPA, SU ESPESOR LO HACE IDEAL PARA REPARACIONES O REMODELACIONES DE SUPERFICIES EXISTENTES O BIEN PARA SUPERFICIES CURVAS. EN ESPESOR DE 12.7 MM EL PANEL DE YESO SON IDEALES PARA CONSTRUCCIONES NUEVAS DE MUROS Y PLAFONES. EN ESPESOR DE 15.9 MM ES UTILIZADO PARA CONSTRUCCIONES MAS SOFISTICADAS DONDE SE REQUIERE CUMPLIR CON ESPECIFICACIONES MAS ESTRICTAS CON OBJETO DE AUMENTAR SU RESISTENCIA AL FUEGO, A LA TRANSMISION DE SONIDO Y AL IMPACTO. ESC DETALLE No.
