Wood Structure – Details

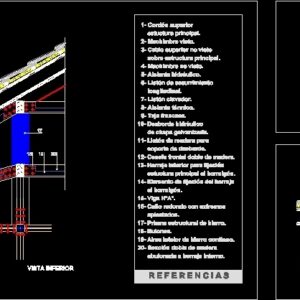

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

upper cord main structure. machimbre seen. Upper floor not seen on main structure. machimbre not seen. hydraulic insulation. longitudinal runoff strip. nailed strip thermal insulation. French tile. hydraulic overflow of galvanized sheet. wooden lath for overflow support. double frontal border of wood. internal hardware for fixing main structure to concrete. fixing element of the fitting to the concrete. beam hºaº. Round spout with crushed ends. structural prism of iron. bolts. inner soul of continuous iron. double section of internal ironwork., French tile. nailed strip thermal insulation. hydraulic insulation. runoff strip with rounded edges. machimbre not seen. machimbre seen. Round spout with crushed ends. top unseen, French tile. nailed strip thermal insulation. hydraulic insulation. runoff strip. machimbre polished water-repellent stuffing material. galvanized sheet slobber for waterproof connection between the wall and the cover., bottom view, longitudinal cut

Raw text data extracted from CAD file:

1- Cordón superior estuctura principal. 2- Machimbre visto. 3- Cabio superior no visto sobre estructura principal. 4- Machimbre no visto. 5- Aislante hidráulico. 6- Listón de escurrimiento longitudinal. 7- Listón clavador. 8- Aislante térmico. 9- Teja francesa. 10- Desborde hidráulico de chapa galvanizada. 11- Listón de madera para soporte de desborde. 12- Cenefa frontal doble de madera. 13- Herraje interior para fijación estuctura principal al hormigón. 14- Elemento de fijación del herraje al hormigón. 15- Viga HºAº. 16- Caño redondo con extremos aplastados. 17- Prisma estructural de hierro. 18- Bulones. 19- Alma inteior de hierro contínuo. 20- Sección doble de madera abulonada a herraje interno. R E F E R E N C I A S 11 10 9 8 7 6 5 4 3 2 1 12 14 15 17 18 19 20 16 21 22 23 24 25 26 27 29 30 21- Teja francesa. 22- Listón clavador. 23- Aislante térmico. 24- Aislante hidráulico. 25- Listón de escurrimiento con aristas redondeadas. 26- Machimbre no visto. 27- Machimbre visto. 28- Caño redondo con extremos aplastados. 29- Cabio superior no visto R E F E R E N C I A S 5 4 3 2 1 6 7 8 1- Teja francesa. 2- Listón clavador. 3- Aislante térmico. 4- Aislante hidráulico. 5- Listón de escurrimiento. 6- Machimbre lustrado. 7- Material hidrófugode relleno. 8- Babeta de chapa galvanizada para unión impermeable entre la pared y la cubierta. R E F E R E N C I A S VISTA INFERIOR CORTE LONGITUDINAL 13

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
