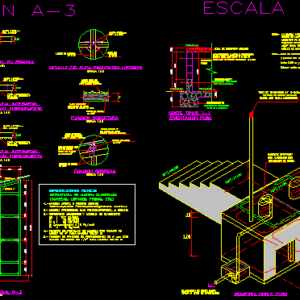

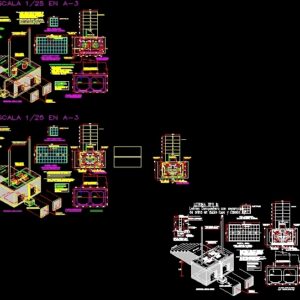

COMPOSTING TOILET PROJECT

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

What.climate, What description, What a prototype, Deputy ministry of institutional management, Office of educational infrastructure oinfe, Location climate:, flat:, Arq., Sheet number, What specialty, specialty:, date:, drawing:, Arq., scale:, What scale, what date, Arq. Jose miguel nuñez idiaquez, design:, Www.minedu.gob.pe, Street van de velde san borja lima perù, Ministry of Education, Boss of the oinfe, Ing. Carlos g. Sanchez barrios, Area of ​​studies projects standards, Arq. Cesar pereyra chavez, Area Coordinator, paw print, general plant, Ventilation tube, Pvc sel, Low pipe pvc, Urine drainage, Gaps, In armed slab, Ventilation tube, Pvc sel, Elimination of urine, Trench well of infiltration., In use, sealed, Stopper, hole, Det., front panel, scale, Back panel, scale, Side panel, scale, Plant house, scale, Scale in, Npt., House roof, scale, Wood strap, Wood strap, Wood strap, pending, Galvanized steel, Wood strap, Corrugated sheet, Galvanized steel, Corrugated sheet, Wood strap, Steel nail, With brass head, Roofing fixation, scale, Corner strut detail, of wood, wood strip, Wooden strut, nail, Intermediate strut detail, scale, wood strip, Asbestos cement panel, detail, Fiber cement panel, scale, Detail elev. Meeting slats, wood strip, Technical specifications, Classified wood structure, yellow, Wood group, Wood preserved with pentachlorophenol brush, Fc ll, Admissible stress modulus of elasticity, Fixing of wooden struts with nails, Wood steel, Fixing of fiber cement panels of mm with, Wood nails, detail, baby cot of wood, wooden frame, Fastening straps, scale, Galvanized steel, Corrugated sheet, Wood strap, Belt stop, baby cot of wood, Nailed, Of steel, Wave crest fixation, Steel nail, With brass head, Wave crest fixation, Scale in, Typical turkish plant, Plant house, Double pit plant, Maximum separation, A thick expansion joint, Maximum burnished in thickness., For the execution of the wall stone will be used, Natural median with the flat faces towards the, Joint cement, The seat will be made with a mortar, Exterior facing., Building stone masonry process, Clay brick walls type with, The lower cabin can also be built with, Seated to place in the meetings of, Corners horizontal reinforcements of corrugated iron, Every three baton courses with, Bend not less than m., Losaturca, Double pit isometry, Armed slab, concrete, Elev. gate, Sluice gate, maintenance, inside, pit, Typical court, Foundation, Reinforced concrete slab, Union with mortar, masonry, maintenance:, Alternating use of with, school, One-year sludge retention, For cleaning., Capacity of use:, Exit with mosquito net, air duct, Painted black enamel, Overcoming, Concrete cycle, Overcoming, Concrete cycle, Interior finish polished, Union with mortar, masonry, Interior finish polished, Of ventilation placed outside the house, Painted with black enamel. Should stand out from the, Roof with ending in hat elbow., Put mosquito netting at the end of the, Elimination of urine, Trench of infarction, Alternating use with, Operative bin, Urine separator, Wooden strut, nail, Intermediate strut detail, scale, wood strip, Asbestos cement panel, Fiber cement panel, Ventilation tube, Pvc sel, Pvc tube, Drain urine, pit, Scale in, Typical plant, Plant house, Double pit plant, Clay brick walls type with, Note the lower cabin can also be built with, Seated to place in the meetings of, Corners horizontal reinforcements of corrugated iron, Every three baton courses with, Bend not less than m., Double pit isometry, Armed slab, concrete, Elev. gate, Sluice gate, maintenance, inside, pit, Typical court, Foundation, Reinforced concrete slab, Union with mortar, masonry, maintenance:, Alternating use of with, school, One-year sludge retention, For cleaning., Capacity of use:, Exit with mosquito net, air duct, Painted black enamel, Overcoming, Concrete cycle, Overcoming, Concrete cycle, Interior finish polished, Union with mortar, masonry, Interior finish polished, Note of ventilation placed outside the house, Painted with black enamel. Should stand out from the, Roof with elbow termination hat, Put mosquito netting at the end of the, Elimination of urine, Trench of infarction, Alternating use with, Operative bin, Urine separator, Ventilation tube, Pvc sel

Raw text data extracted from CAD file:

\A1;.600 \A1;.600 \A1;.600 \A1;.039 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;.700 \A1;.050 \A1;.700 \A1;.050 \A1;.050 \A1;.700 \A1;.050 \A1;.700 \A1;.050 \A1;.375 \A1;.050 \A1;.375 \A1;.050 \A1;.300 \A1;.050 \A1;.525 \A1;.050 \A1;.550 \A1;.050 \A1;.525 \A1;.050 \A1;.050 \A1;.300 \A1;.600 \A1;.600 \A1;.600 \A1;.300 \A1;1.550 \A1;1.550 \A1;1.100 \A1;.300 \A1;.050 \A1;.525 \A1;.050 \A1;.550 \A1;.050 \A1;.525 \A1;.050 \A1;.300 \A1;.250 \A1;.475 \A1;.300 \A1;.300 \A1;.300 \A1;.300 \A1;.300 \A1;.050 \A1;.525 \A1;.050 \A1;.550 \A1;.050 \A1;.525 \A1;.050 \A1;.600 \A1;.600 \A1;.600 \A1;.300 \A1;2.100 \A1;2.400 \A1;2.400 \A1;.300 \A1;2.100 \A1;3" \A1;0.05 \A1;0.05 QUE.CLIMA.RURAL QUE DESCRIPCION QUE.PROTOTIPO VICE MINISTERIO DE GESTION INSTITUCIONAL OFICINA DE INFRAESTRUCTURA EDUCATIVA - OINFE UBICACION Y CLIMA: PLANO: V°B° ARQ. LAMINA Nº QUE ESPECIALIDAD ESPECIALIDAD: 1/1 FECHA: DIBUJO: ARQ. ESCALA: QUE ESCALA QUE FECHA ARQ. JOSE MIGUEL NUÑEZ IDIAQUEZ DISEÑO: www.minedu.gob.pe Calle Van de Velde 160 San Borja - Lima 41, Perù MINISTERIO DE EDUCACION JEFE DE LA OINFE ING. CARLOS G. SANCHEZ BARRIOS AREA DE ESTUDIOS BASICOS, PROYECTOS Y NORMAS ARQ. CESAR PEREYRA CHAVEZ Coordinador de Area \A1;1.200 \A1;1.050 \A1;.600 \A1;.025 \A1;.350 \A1;.050 \A1;.375 \A1;.050 \A1;.60 \A1;.050 \A1;.375 \A1;.050 \A1;.350 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;2.250 \A1;1.200 \A1;.300 \A1;.600 \A1;.450 \A1;.600 \A1;.300 \A1;.150 \A1;.900 \A1;.150 \A1;.900 \A1;.150 \A1;.150 \A1;.900 \A1;.150 .10 \A1;.100 \A1;.400 \A1;1.000 \A1;.150 1.00 \A1;1.000 \A1;.300 \A1;.700 \A1;.600 \A1;.600 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.600 \A1;.600 \A1;0.05 \A1;.600 \A1;.600 \A1;.100 \A1;.050 \A1;.300 \A1;.100 \A1;.050 \A1;.250 \A1;.100 \A1;.050 \A1;.300 \A1;.100 \A1;.050 \A1;.300 \A1;.500 \A1;.227 \A1;.300 \A1;.227 \A1;.397 \A1;1.200 \A1;1.050 \A1;.600 \A1;.025 \A1;.350 \A1;.050 \A1;.375 \A1;.050 \A1;.60 \A1;.050 \A1;.375 \A1;.050 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;2.250 \A1;1.200 \A1;.300 \A1;.600 \A1;.450 \A1;.600 \A1;.300 \A1;.150 \A1;.900 \A1;.150 \A1;.900 \A1;.150 \A1;.150 \A1;.900 \A1;.150 .10 \A1;.100 \A1;.400 \A1;1.000 \A1;.150 1.00 \A1;1.000 \A1;.300 \A1;.700 \A1;.600 \A1;.600 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.600 \A1;.600 \A1;.600 \A1;.600 \A1;.300 \A1;.425 \A1;.425 \A1;.300 \A1;.500 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;.300 \A1;.425 \A1;.425 \A1;.300 \A1;.500 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;1.200 \A1;1.050 \A1;.600 \A1;.025 \A1;.350 \A1;.050 \A1;.375 \A1;.050 \A1;.60 \A1;.050 \A1;.375 \A1;.050 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.250 HUELLA \A1;2.250 \A1;1.200 \A1;.300 \A1;.600 \A1;.450 \A1;.600 \A1;.300 \A1;.150 \A1;.900 \A1;.150 \A1;.900 \A1;.150 \A1;.150 \A1;.900 \A1;.150 \A1;.100 \A1;.400 \A1;1.000 \A1;.150 \A1;1.000 \A1;.300 \A1;.700 \A1;.600 \A1;.600 \A1;.600 \A1;.600 \A1;.600 \A1;.600 \A1;1.200 \A1;1.050 \A1;.600 \A1;.025 \A1;.350 \A1;.050 \A1;.375 \A1;.050 \A1;.60 \A1;.050 \A1;.375 \A1;.050 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.300 \A1;.425 \A1;.425 \A1;.300 \A1;.500 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;1.200 \A1;1.050 \A1;.600 \A1;.025 \A1;.350 \A1;.050 \A1;.375 \A1;.050 \A1;.60 \A1;.050 \A1;.375 \A1;.050 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.300 \A1;.425 \A1;.425 \A1;.300 \A1;.500 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;.052 \A1;.175 \A1;.175 \A1;.052 PLANTA GENERAL 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 N.P.T.+1.00 N.P.T.±0.00 1 3 4 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 2 5 6 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 TUBO VENTILACION PVC SEL d4" BAJA TUBO PVC \U+2205 4" DESAGUE DE ORINA HUECOS DE d6" EN LOSA ARMADA TUBO VENTILACION PVC SEL d4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFILTRACION. 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 EN USO SELLADO 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 TAPON DE 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 HOYO (Ver Det. A) 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 8.5617627894459 \A1;1.200 \A1;1.050 \A1;.600 \A1;.025 \A1;.350 \A1;.050 \A1;.375 \A1;.050 \A1;.60 \A1;.050 \A1;.375 \A1;.050 \A1;.050 \A1;.050 \A1;.475 \A1;.050 \A1;.475 \A1;.050 \A1;.050 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.250 \A1;.300 \A1;.425 \A1;.425 \A1;.300 \A1;.500 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.193 \A1;.108 \A1;.108 \A1;.193 \A1;.052 \A1;.175 \A1;.175 \A1;.052 \A1;.052 \A1;.175 \A1;.175 \A1;.052 P-1 5 5 5 5 PANEL FRONTAL P-1 ESCALA 1:10 PANEL POSTERIOR P-2 ESCALA 1:10 PANEL LATERAL P-3 ESCALA 1:10 P-2 P-3 P-3 PLANTA CASETA ESCALA 1:10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ESCALA 1/25 EN A-3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NPT. NPT. NPT. 5 TECHO DE CASETA ESCALA 1:10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CORREA DE MADERA DE 3"x2" CORREA DE MADERA DE 3"x2" CORREA DE MADERA DE 3"x2" PENDIENTE 19% PENDIENTE 19% ACERO GALVANIZADA 1.80m x 0.83m x 0.06mm CORREA DE MADERA DE 3"x2" 3" LAMINA ONDULADA ACERO GALVANIZADA 1.80m x 0.83m x 0.06mm LAMINA ONDULADA CORREA DE MADERA DE 3"x2" CLAVO ACERADO 2" CON CABEZA DE LATON FIJACION COBERTURA ESCALA 1:10 ESCALA 1:10 DETALLE (1) PUNTAL EN ESQUINA \A1;PUNTAL DE MADERA 2"x2" 5 \A1;CLAVO 4"@15cms (TIP. C/LADO) LISTON DE MADERA 2" x 2" 5 PUNTAL DE MADERA 2"x2" CLAVO 1/2"@10cms (TIP. C/LADO) DETALLE (2) PUNTAL INTERMEDIO ESCALA 1:10 LISTON DE MADERA 2" x 2" PANEL FIBROCEMENTO DE 6 mm (INTERIOR Y EXTERIOR) DETALLE 1 DETALLE 2 DETALLE 3 CERRAMIENTO PANEL FIBROCEMENTO ESCALA 1:10 DETALLE (3) ELEV. ENCUENTRO LISTONES LISTON DE MADERA 2" x 2" \A1;CLAVO 4"@15cms (TIP. C/LADO) ESPECIFICACIONES TECNICAS ESTRUCTURA DE MADERA CLASIFICADA TORNILLO,DIABLO FUERTE,COPAIBA,CATAHUA AMARILLA MADERA GRUPO C (GRUPO ANDINO) 2.- MADERA PRESERVADA CON PENTACLOROFENOL A BROCHA (CORREAS, LISTONES, FRISOS, ETC.) 1.- fm : 100 Kg/cm2 ft : 75 Kg/cm2 fc ll : 80 Kg/cm2 ESFUERZOS ADMISIBLES Y MODULO DE ELASTICIDAD 3.- fc (perpendicular) : 15 Kg/cm2 fv : 8 Kg/cm2 FIJACION DE PUNTALES DE MADERA CON CLAVOS DE 4.- ACERO DE 4" PARA MADERA @0.20 m FIJACION DE PANELES DE FIBROCEMENTO DE 6 mm CON 5.- CLAVOS DE ACERO DE 1/2" PARA MADERA @0.10 m DETALLE 4 DETALLE 4 CUÑA DE MADERA 2" x 2" BASTIDOR DE MADERA DE 2"x2" FIJACION CORREAS ESCALA 1:10 ACERO GALVANIZADA 1.80m x 0.83m x 0.06mm LAMINA ONDULADA CORREA DE MADERA DE 2"x3" TOPE DE CORREA CUÑA DE MADERA 2"x2" FIJADA CON CLAVOS DE ACERO DE 2" FIJACION EN CRESTA DE ONDA CLAVO ACERADO 2" CON CABEZA DE LATON FIJACION EN CRESTA DE ONDA ESCALA 1/25 EN A-3 PLANTA TURCA TIPICA PLANTA CASETA 5 5 5 5 5 5 .375 5 .60 5 5 5 N.P.T.+1.00 N.P.T.±0.00 1 3 4 5 .050 .050 5 5 5 5 5 PLANTA DOBLE FOSO C/U 0.90x0.90x1.00) 1" (J1"), SEPARACION MAXIMA 6mts. 3- SE EJECUTARA UNA JUNTA DE DILATACION ESPESOR MAXIMAS BRUÑADAS DE 2cm DE ESPESOR. 1- PARA LA EJECUCION DEL MURO SE UTILIZARA PIEDRA MEDIANA NATURAL CON LAS CARAS PLANAS HACIA EL CEMENTO : ARENA, PROPORCION 1:4; CON JUNTAS 2- EL ASENTADO SE EFECTUARA CON UN MORTERO PARAMENTO EXTERIOR. PROCESO CONSTRUCTIVO MAMPOSTERIA DE PIEDRA MUROS DE LADRILLO DE ARCILLA TIPO V O BLOQUETA, CON NOTA,- LA CABINA INFERIOR TAMBIEN PUEDE SER CONSTRUIDA CON ASENTADO DE CABEZA, COLOCAR EN LOS ENCUENTROS DE ESQUINAS REFUERZOS HORIZONTALES DE FIERRO CORRUGADO d3/8" CADA TRES HILADAS EN FORMA DE BASTON Y CON DOBLEZ DE LONGITUD NO MENOR DE 0.70 m. Y LOSATURCA 5 5 ISOMETRIA DOBLE FOSO LOSA ARMADA e=0.10m Fed3/8"@0.20 Concreto 175 Kg/cm2 ELEV. COMPUERTA f'c=140 kg/cm2, e=0.05m 5 5 5 5 5 5 5 5 5 5 5 5 5 COMPUERTA DE MANTENIMIENTO 0.60x1.00m, E=0.05m .10 NPT.±0.00 NPT.+0.45 INTERIOR FOSO CORTE TIPICO X-X CIMENTACION FOSO 5 5 5 LOSA DE CONCRETO ARMADO UNION CON MORTERO 1:3 (C:A) MAMPOSTERIA LADRILLO/BLOQUETA 5 X X MANTENIMIENTO: USO ALTERNADO DE FOSO, CON 15 ALUMNOS/AÑO ESCOLAR REPOSO DE LODO DE UN AÑO PARA LIMPIEZA. CAPACIDAD DE USO: SALIDA CON MALLA MOSQUITERO TUBO DE VENTILACION d4" H=3.00m PINTADO DE NEGRO ESMALTE 1.00 5 NPT.±0.00 SOBRECIMIENTO CONCRETO CICLOPEO SOBRECIMIENTO CONCRETO CICLOPEO 1:10 C:A+30%PG 1:8 C:A+30%PM 5 5 ACABADO INTERIOR CEMENTO PULIDO UNION CON MORTERO 1:3 (C:A) MAMPOSTERIA LADRILLO/BLOQUETA ACABADO INTERIOR CEMENTO PULIDO NOTA.-Tubo de ventilacion de d4", colocado al exterior de caseta y pintado con esmalte de color negro. Debera sobresalir del techo 0.20 m y con terminacion en codo de 90° o sombrero. Colocar malla mosquitero al final del tubo de 1/4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFIRLTACION NPT.+1.00 NPT.+1.00 NPT.±0.00 USO ALTERNADO CON BACINETE OPERATIVO SEPARADOR DE ORINA 5 5 Fed3/8"@0.20 2 5 6 5 5 5 5 5 5 5 Fed3/8"@0.20,dobla 0.05 5 PUNTAL DE MADERA 2"x2" CLAVO 1/2"@10cms (TIP. C/LADO) DETALLE (2) PUNTAL INTERMEDIO ESCALA 1:10 LISTON DE MADERA 2" x 2" PANEL FIBROCEMENTO DE 6 mm (INTERIOR Y EXTERIOR) CERRAMIENTO PANEL FIBROCEMENTO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 TUBO VENTILACION PVC SEL d4" TUBO DE PVC \U+2205 2" DESAGUE ORINA FOSO 1 FOSO 2 ESCALA 1/25 EN A-3 PLANTA TIPICA PLANTA CASETA 5 5 5 5 5 5 .375 5 .60 5 5 5 N.P.T.+1.00 N.P.T.±0.00 1 3 4 .050 .050 5 5 5 5 5 PLANTA DOBLE FOSO C/U 0.90x0.90x1.00) MUROS DE LADRILLO DE ARCILLA TIPO V O BLOQUETA, CON NOTA 1,- LA CABINA INFERIOR TAMBIEN PUEDE SER CONSTRUIDA CON ASENTADO DE CABEZA, COLOCAR EN LOS ENCUENTROS DE ESQUINAS REFUERZOS HORIZONTALES DE FIERRO CORRUGADO d3/8" CADA TRES HILADAS EN FORMA DE BASTON Y CON DOBLEZ DE LONGITUD NO MENOR DE 0.70 m. 5 5 ISOMETRIA DOBLE FOSO LOSA ARMADA e=0.10m Fed3/8"@0.20 Concreto 175 Kg/cm2 ELEV. COMPUERTA f'c=140 kg/cm2, e=0.05m 5 5 5 5 5 5 5 5 5 5 5 5 5 COMPUERTA DE MANTENIMIENTO 0.60x1.00m, E=0.05m .10 NPT.±0.00 NPT.+0.45 INTERIOR FOSO CORTE TIPICO X-X CIMENTACION FOSO 5 5 5 LOSA DE CONCRETO ARMADO UNION CON MORTERO 1:3 (C:A) MAMPOSTERIA LADRILLO/BLOQUETA 5 X X MANTENIMIENTO: USO ALTERNADO DE FOSO, CON 15 ALUMNOS/AÑO ESCOLAR REPOSO DE LODO DE UN AÑO PARA LIMPIEZA. CAPACIDAD DE USO: SALIDA CON MALLA MOSQUITERO TUBO DE VENTILACION d4" H=3.00m PINTADO DE NEGRO ESMALTE 1.00 5 NPT.±0.00 SOBRECIMIENTO CONCRETO CICLOPEO SOBRECIMIENTO CONCRETO CICLOPEO 1:10 C:A+30%PG 1:8 C:A+30%PM 5 5 ACABADO INTERIOR CEMENTO PULIDO UNION CON MORTERO 1:3 (C:A) MAMPOSTERIA LADRILLO/BLOQUETA ACABADO INTERIOR CEMENTO PULIDO NOTA 2.-TUBO DE VENTILACION d4", COLOCADO AL EXTERIOR DE CASETA Y PINTADO CON ESMALTE DE COLOR NEGRO. DEBERA SOBRESALIR DEL TECHO 0.20 m Y CON TERMINACION EN CODO DE 90° O SOMBRERO COLOCAR MALLA MOSQUITERO AL FINAL DEL TUBO DE 1/4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFIRLTACION NPT.+1.00 NPT.+1.00 NPT.±0.00 USO ALTERNADO CON BACINETE OPERATIVO SEPARADOR DE ORINA 5 5 Fed3/8"@0.20 2 5 6 5 5 5 5 5 5 5 Fed3/8"@0.20,dobla 0.05 5 5 TUBO VENTILACION PVC SEL d4" BAJA TUBO PVC \U+2205 2" DESAGUE DE ORINA FOSO 1 FOSO 2 HUECOS DE d6" EN LOSA ARMADA TUBO VENTILACION PVC SEL d4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFIRLTACION 5 5 5 5 5 EN USO SELLADO 5 5 5 5 TAPON DE 5 5 5 5 HOYO SUMIDERO d3" SIN REJILLA (Ver Det. A) 5 5 5 5 5 5 5 5 PLANTA CASETA 5 5 5 5 5 5 .375 5 .60 5 5 5 N.P.T.+1.00 N.P.T.±0.00 1 3 4 .050 .050 5 5 5 5 5 2 5 6 5 5 5 5 5 TUBO VENTILACION PVC SEL d4" BAJA TUBO PVC \U+2205 4" DESAGUE DE ORINA HUECOS DE d6" EN LOSA ARMADA TUBO VENTILACION PVC SEL d4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFIRLTACION 5 5 5 5 5 EN USO SELLADO 5 5 5 5 TAPON DE 5 5 5 5 HOYO (Ver Det. A) 5 5 5 5 5 5 5 5 HUELLA HUELLA PLANTA TIPICA PLANTA DOBLE FOSO C/U 0.90x0.90x1.00) MUROS DE LADRILLO DE ARCILLA TIPO V O BLOQUETA, CON NOTA 1,- LA CABINA INFERIOR TAMBIEN PUEDE SER CONSTRUIDA CON ASENTADO DE CABEZA, COLOCAR EN LOS ENCUENTROS DE ESQUINAS REFUERZOS HORIZONTALES DE FIERRO CORRUGADO d3/8" CADA TRES HILADAS EN FORMA DE BASTON Y CON DOBLEZ DE LONGITUD NO MENOR DE 0.70 m. 5 5 ISOMETRIA DOBLE FOSO LOSA ARMADA e=0.10m Fed3/8"@0.20 Concreto 175 Kg/cm2 ELEV. COMPUERTA f'c=140 kg/cm2, e=0.05m 5 5 5 5 5 5 5 5 5 5 5 5 5 COMPUERTA DE MANTENIMIENTO 0.60x1.00m, E=0.05m NPT.±0.00 NPT.+0.45 INTERIOR FOSO CORTE TIPICO X-X CIMENTACION FOSO 5 5 5 LOSA DE CONCRETO ARMADO UNION CON MORTERO 1:3 (C:A) MAMPOSTERIA LADRILLO/BLOQUETA 5 X X MANTENIMIENTO: USO ALTERNADO DE FOSO, CON 15 ALUMNOS/AÑO ESCOLAR REPOSO DE LODO DE UN AÑO PARA LIMPIEZA. CAPACIDAD DE USO: SALIDA CON MALLA MOSQUITERO TUBO DE VENTILACION d4" H=3.00m PINTADO DE NEGRO ESMALTE 5 NPT.±0.00 SOBRECIMIENTO CONCRETO CICLOPEO SOBRECIMIENTO CONCRETO CICLOPEO 1:10 C:A+30%PG 1:8 C:A+30%PM 5 5 ACABADO INTERIOR CEMENTO PULIDO UNION CON MORTERO 1:3 (C:A) MAMPOSTERIA LADRILLO/BLOQUETA ACABADO INTERIOR CEMENTO PULIDO NOTA 2.-TUBO DE VENTILACION d4" EN CLIMAS CALIDOS O d6" EN CLIMAS PINTADO CON ESMALTE DE COLOR NEGRO. DEBERA SOBRESALIR DEL TECHO 0.50 m Y CON TERMINACION EN SOMBRERO, COLOCAR MALLA MOSQUITERO AL FINAL DEL TUBO DE 1/8" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFILTRACION NPT.+1.00 NPT.+1.00 NPT.±0.00 USO ALTERNADO CON LOSAS TURCA HECHA EN OBRA SEPARADOR DE ORINA 5 5 Fed3/8"@0.20 5 5 Fed3/8"@0.20,dobla 0.05 5 5 FOSO 1 FOSO 2 HUELLA HUELLA HUELLA HUELLA 1.00 .10 PLANTA GENERAL 5 5 5 5 5 5 .375 5 .60 5 5 5 N.P.T.+1.00 N.P.T.±0.00 1 3 4 .050 .050 5 5 5 5 5 2 5 6 5 5 5 5 5 TUBO VENTILACION PVC SEL d4" BAJA TUBO PVC \U+2205 4" DESAGUE DE ORINA HUECOS DE d6" EN LOSA ARMADA TUBO VENTILACION PVC SEL d4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFILTRACION. 5 5 5 5 5 EN USO SELLADO 5 5 5 5 TAPON DE 5 5 5 5 HOYO (Ver Det. A) 5 5 5 5 5 5 5 5 LETRINA TIPO II: Letrina Compostera con separacion de orina en doble foso y caseta fija FRIOS, COLOCADO AL EXTERIOR DE LA CASETA FIJA. ISOMETRIA LETRINA COMPOSTERA COMPUERTA DE MANTENIMIENTO 0.60x1.00m, E=0.05m SALIDA CON MALLA MOSQUITERO TUBO DE VENTILACION AL EXTERIOR PINTADO DE NEGRO ESMALTE ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFILTRACION NPT.+1.00 NPT.+1.00 NPT.±0.00 USO ALTERNADO CON LOSA TURCA HECHA EN OBRA SEPARADOR DE ORINA HUELLA HUELLA HUELLA HUELLA 1.00 .10 PLANTA GENERAL 5 5 5 5 5 5 .375 5 .60 5 5 5 N.P.T.+1.00 N.P.T.±0.00 1 3 4 .050 .050 5 5 5 5 5 2 5 6 5 5 5 5 5 TUBO VENTILACION PVC SEL d4" BAJA TUBO PVC \U+2205 4" DESAGUE DE ORINA HUECOS DE d6" EN LOSA ARMADA TUBO VENTILACION PVC SEL d4" ELIMINACION DE ORINA HACIA ZANJA O POZO DE INFILTRACION. 5 5 5 5 5 EN USO SELLADO 5 5 5 5 TAPON DE 5 5 5 5 HOYO (Ver Det. A) 5 5 5 5 5 5 5 5 DOBLE CAMARA DE MAMPOSTERIA LOSA CONCRETO ARMADO PROYECCION CASETA TRAMPA "P"

Language	Spanish
Drawing Type	Full Project
Category	Bathroom, Plumbing & Pipe Fittings
Additional Screenshots
File Type	dwg
Materials	Concrete, Masonry, Steel, Wood
