Duplex House DWG Section for AutoCAD

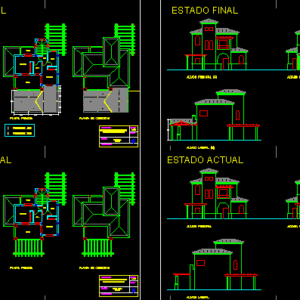

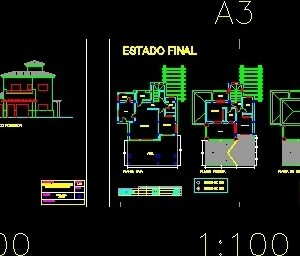

Duplex house – Plants – Sections – Elevations

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

living room, kitchen, laundry, porch, step, terrace, current status, ground floor, first floor, roofing plant, property :, plan :, project :, scale :, date :, basic project and execution, expansion of housing, floors, elevations, final state, gutter with slope, main elevation, rear elevation, side elevation, elevation b, elevation a, elevation c, pillar with monolayer mortar coating, scraped finish, construction section, threaded screw, for support from anchored pergola joists, to the factory work by stainless steel screws, wooden mastic, waterproofing sheet, ceramic tile, to screw the wooden truss, wooden dowels where the tile is fixed, wooden truss, with nail stainless steel, wooden beam, to slab by stainless steel screws, total surface, pergola exsitente, sup. built, sup. useful, extension of pergola, sup. built comp urb.

Raw text data extracted from CAD file:

\A1;4.38 \A1;8.80 \A1;5.26 \A1;2.84 \A1;2.81 \A1;3.15 \A1;0.98 \A1;2.09 \A1;2.19 \A1;4.38 \A1;4.13 \A1;3.96 A3 1:100 DORMITORIO 1 BAÑO 1 SALON-COMEDOR COCINA LAVADERO PORCHE PASO DORMITORIO 3 BAÑO 2 TERRAZA TERRAZA PASO DORMITORIO 2 BAÑO 3 ESTADO ACTUAL PLANTA BAJA PLANTA PRIMERA PLANTA DE CUBIERTAS ESTADO ACTUAL PROPIEDAD: PLANO: PROYECTO: ESCALA: FECHA: 1:100 3 PROYECTO BASICO Y DE EJECUCION DE AMPLIACION DE VIVIENDA PLANTAS A3 1:100 ESTADO ACTUAL ESTADO ACTUAL PROPIEDAD: PLANO: PROYECTO: ESCALA: FECHA: 1:100 4 PROYECTO BASICO Y DE EJECUCION DE AMPLIACION DE VIVIENDA ALZADOS DORMITORIO 1 BAÑO 1 SALON-COMEDOR COCINA LAVADERO PORCHE PASO A3 1:100 ESTADO FINAL PROPIEDAD: PLANO: PROYECTO: ESCALA: FECHA: 1:100 5 PROYECTO BASICO Y DE EJECUCION DE AMPLIACION DE VIVIENDA PLANTA PRIMERA PLANTA BAJA DORMITORIO 3 BAÑO 2 TERRAZA TERRAZA PASO DORMITORIO 2 BAÑO 3 CANALON CON PENDIENTE PLANTA DE CUBIERTAS ESTADO FINAL PLANTAS ALZADO PRINCIPAL ALZADO POSTERIOR A3 1:100 ESTADO FINAL PROPIEDAD: PLANO: PROYECTO: ESCALA: FECHA: 1:100 6 PROYECTO BASICO Y DE EJECUCION DE AMPLIACION DE VIVIENDA ESTADO FINAL ALZADOS ALZADO POSTERIOR (C) PENDIENTE 40% ALZADO LATERAL ALZADO LATERAL (B) PENDIENTE 30% ALZADO PRINCIPAL (A) ALZADO B ALZADO A ALZADO C 5 5 5 5 5 5 5 5 5 5 5 5 Y DOS MANOS DE BARNIZ TINTE TIPO “XYLADECOR” ACABADO CON MANO DE FONDO PROTECTOR TIPO “XYLAMON” VIGUETAS DE MADERA DE 12X20 CERCHA DE MADERA DE 20X25 CON EL MISMO ACABADO DE VIGUETAS PILAR CON REVESTIMIENTO DE MORTERO MONOCAPA ACABADO RASPADO A3 1:35 PROPIEDAD: PLANO: PROYECTO: ESCALA: FECHA: 1:35 7 PROYECTO BASICO Y DE EJECUCION DE AMPLIACION DE VIVIENDA ESTADO FINAL SECCION CONSTRUCTIVA TORNILLO ROSCADO PASANTE Y DOS MANOS DE BARNIZ TINTE TIPO “XYLADECOR” ACABADO CON MANO DE FONDO PROTECTOR TIPO “XYLAMON” VIGUETAS DE MADERA DE 10×16 PARA APOYO DE VIGUETAS DE PÉRGOLA ANCLADA PIEZA DE CHAPA DE ACERO GALVANIZADO EN “U” A LA OBRA DE FABRICA MEDIANTE TIRAFONDOS DE ACERO INOXIDABLE TORNILLO ROSCADO PASANTE MACHIEMBRADO DE MADERA LAMINA IMPERMEABILIZANTE TEJA CERAMICA PARA ATORNILLAR LA CERCHA DE MADERA PLACA DE ANCLAJE EN “U” CON PERNOS AL PILAR TACOS DE MADERA DONDE SE FIJA LA TEJA CERCHA DE MADERA CON CLAVO DE ACERO INOXIDABLE VIGA DE MADERA PARA APOYO DE VIGUETAS DE PÉRGOLA ANCLADA PIEZA DE CHAPA DE ACERO GALVANIZADO EN “U” A FORJADO MEDIANTE TIRAFONDOS DE ACERO INOXIDABLE SUPERFICIE TOTAL PERGOLA EXSITENTE SUP. CONSTRUIDA SUP. UTIL 16,80 m² 41,25 m² PORCHE S=41.25 m2 AMPLIACION DE PERGOLA 24,45 m² SUP. CONSTRUIDA COMP. URB. 8,40 m² 12,225 m² 20,625 m² LAMINA IMPERMEABILIZANTE
