Educational Secondary Institution DWG Section for AutoCAD

Educational Secondary Institution DWG Section for AutoCAD

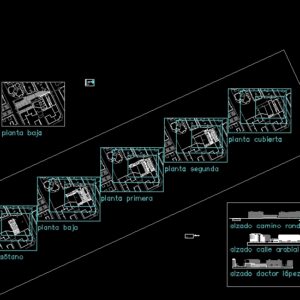

Educational Institution secondary iin Granada- Plants- Elevations – Sections

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

ground floor, wc, library, concierge and reprography, secretariat, heating, cleaning and garbage room, first floor, head office, director office, teachers room, office apas, students office, second floor, indoor floor, cafeteria, kitchen, dining room, orientation and support room for integration, laboratory, classroom technology workshop, plastic and visual education, classroom music, dramatic. and audiov., computer classroom, basement, elevation o.oo, elevation road round, elevation arabial street, elevation doctor lópez font, white marble pavement, ground floor shadows, pillars, changing rooms, gym, orientation, section a, section b, section c, section d, section e, warehouse

Raw text data extracted from CAD file:

planta baja w.c. w.c. seminario 1 seminario 2 seminario 3 seminario 4 seminario 5 biblioteca conserjería y reprografía secretaría calefación cuarto limpieza y basura planta primera despacho jefe de estudios despacho director w.c. sala profesores despacho apas despacho alumnos cota +1.65 cota 0.00 cota +4.95 cota +3.30 w.c. aula 8 aula 7 aula 6 aula 5 planta segunda planta cubierta cota +8.25 cota +6.60 cota +6.60 cota +11.55 cota +9.90 cota +6.60 w.c. cafetería cocina comedor aula 1 aula 2 aula 3 aula 4 w.c. orientación y sala apoyo a la integración laboratorio aula taller de tecnología w.c. w.c. educación plastica y visual aula música, dramát. y audiov. aula informática planta sótano cota o.oo a cota +1.65 b cota +1.65 cota +1.65 cota +1.65 a b b a a b b a b a a b b c d c d c d c d c d c d c d c d c d alzado camino ronda alzado calle arabial alzado doctor lópez font e e e e e e e e cota -6.00 e: 5 mm\Ftxt.shx|c0; chapa acero pintada,\Ftxt.shx|c0; e: 10 mm\Ftxt.shx|c0; forjado\Ftxt.shx|c0; chapa refuerzo frente a perfil, \Ftxt.shx|c0; ipn 240\Ftxt.shx|c0; pavimento mármol blanco 16 15 14 13 12 11 10 9 6 5 4 3 2 1 7 8 17 18 19 20 21 22 1. ladrillo macizo 25x12x5 2. aislamiento 3. enlucido de yeso 5. rastrel vertical 6. rastrel horizontal 7. pieza de enganche de la piedra 8. placa de piedra de sierra elvira, e: 3 cm 4. enfoscado de cemento 9. viga ipn 220 10. bovedilla 11. vigueta ipn 140 12. mallazo d12 13. arena de rio 14. mortero de agarre 15. pavimento marmol blanco 16. falso techo de paneles de escayola 17. grava de rio, e: 10 cm 18. placa rígida poliestireno extrusionado 19. lámina impermeabilizante pvc, e: 0.9 mm 20. mortero pobre de cemento 21. chapa metálica de protección de aislante 22. chapa metálica de coronación de cerramiento, e: 4 mm 23. acristalamiento 12+23+12 24. juntas de acristalamiento e.p.d.m. 25. calzado de vidrio 26. alféizar 27. goterón 28. dintel, perfil l100-12 29. chapa metálica, e: 4 mm 30. bastidor de tubo de aluminio anodizado gris mate en formación de celosía de lamas 31. juntas de estanqueidad e.p.d.m. 32. sistema de rodamiento 33. drenaje de agua/aire 34. viga riostra 35. polietileno 200 u 36. cámara de aire forjado antihumedad 37. premarco de acero galvanizado 30 29 28 27 26 37 25 24 23 32 31 33 36 35 33 32 31 30 29 28 27 26 37 25 24 23 22 21 20 19 18 17 16 15 14 13 9 2 12 11 10 4 8 7 6 5 3 2 1 cota 0.00 cota +0.00 a b a b cota 0.00 planta baja a a cota +1.65 b b c d c d e e cota -0.54 cota -2.70 cota -6.00 cota -0.72 cota +11.55 cota +9.90 cota +6.60 cota 0.00 c d e planta baja sombras planta baja sombras 18 16 17 9 15 8 6 16 17 18 8 15 9 5 4 3 2 1 6 e: 5 mm\Ftxt.shx|c0; chapa acero pintada,\Ftxt.shx|c0; e: 10 mm\Ftxt.shx|c0; chapa refuerzo frente a perfil, \Ftxt.shx|c0; pavimento mármol blanco forjado\Ftxt.shx|c0; ipn 240\Ftxt.shx|c0; e pilares vestuarios gimnasio cota -6.75 cota -3.00 cota -3.00 orientación a sección a sección b sección c sección d sección e almacén a b

Language	Spanish
Drawing Type	Section
Category	Schools
Additional Screenshots
File Type	dwg
Materials	Plastic, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, College, DWG, educational, elevations, granada, institution, library, plants, school, secondary, section, sections, university
