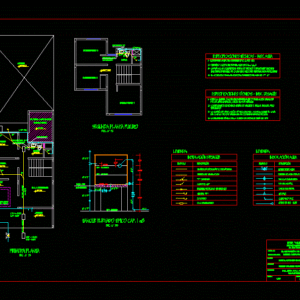

Family Sanitary Facilities DWG Block for AutoCAD

Family Sanitary Facilities DWG Block for AutoCAD

Installation of Water and Sewage Houses – Plants – Specifications – Designations with simbologia

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

N.p.t, This, Civil construction department, av. José castelli la esperanza, module, didactic unit:, flat:, student:, teacher:, scale:, date:, sheet, Preparation of technical files, Computer aided drawing of drawings, sanitation, Kings salinas rosvin elisvan, Ing. Juan ávila felipe, C.i.p., November, Pvc, Pvc, Tank tank, chap, study, N.p.t, garden, Future expansion, bedroom, bath, garden, kitchen, N.p.t, Suve tub. Of ventilation., Arrives drain, C.p.f, C.p.t, Pvc, bedroom, bath, bedroom, Pvc, Pvc, first floor, Esc., Second floor future, Esc., Tank typical cap., Esc., Niv minimum, Niv maximum, Slab of, concrete, Niv ceiling, Drive up, Comes from you, C.p.f, C.p.t, Cold water pipes will be of pvc class, Technical specifications inst. Water, Water pipe fittings, The sluice valves will be brass between joints, Within niche boxes of adequate size, The final accessory of all water points is f ” g ”, All pipe venting drain fittings will be of, Pvc, The threaded logs will be of brass will go flush with the floor, finished, The ventilation pipe should extend over the level, Of the last roof will end in protection shade., The minimum slope of the drainage pipe shall be, Technical specifications inst. drain, Comes from you, Up tub.ventil.ø, Low drain.ø, legend:, Drainage system, Water installation, symbol, description, Would have to drain pvc projected, Ventilation pipe, Sanitary, Elbow, Threaded bronze plating, trap, sink, register machine, water meter, Cold water pipe pvc class, gate valve, check valve, Universal union, Elbow pvc, Tee pvc, Elbow, symbol, description

Raw text data extracted from CAD file:

Ø 0.3 0.73 0.26 0.26 0.17 0.06 0.02 N.P.T 0.15 N.P.T 0.15 N.P.T 0.15 N.P.T 0.15 N.P.T 0.15 N.P.T 0.00 ISTE "NUEVA ESPERANZA" DEPARTAMENTO DE CONSTRUCCIÓN CIVIL Av. José Castelli N° 900 - La Esperanza MODULO 2 UNIDAD DIDÁCTICA: PLANO: ALUMNO: DOCENTE: ESCALA: FECHA: LAMINA N° ELABORACIÓN DE EXPEDIENTES TÉCNICOS DIBUJO DE PLANOS ASISTIDO POR COMPUTADORA INSTALACIONES SANITARIAS REYES SALINAS ROSVIN ELISVAN ING. JUAN ÁVILA FELIPE C.I.P. N°64025 1/75 NOVIEMBRE 2015 IS M 2'' 4'' PVC - S-1.5% L = 7.05 1/2'' PVC TANQUE CISTERNA CAP = 4.86 m2 ESTUDIO N.P.T 0.00 JARDIN FUTURA AMPLIACION DORMITORIO BAÑO SALA-COMEDOR JARDIN CAR-PORT COCINA N.P.T 0.00 SUVE TUB. DE VENTIL. 0 4'' LLEGA DESAGUE O 4'' C.P.F -0.57 C.P.T +-0.00 2'' 2'' 1/2'' PVC 1/2'' PVC 1/2'' PVC DORMITORIO 3 DORMITORIO 2 BAÑO DORMITORIO 1 4'' PVC - S-1.5% 2'' 2'' 4'' R.2'' 2'' 2'' 2'' 1/2'' PVC 4'' R 4'' N.P.T.=+2.80 PRIMERA PLANTA ESC. : 1/ 75 SEGUNDA PLANTA FUTURO ESC. : 1/ 75 TANQUE ELEVADO TIPICO CAP. 1 m3 ESC. : 1/ 20 5 5 5 5 5 5 5 NIV. MINIMO NIV. MAXIMO LOSA DE CONCRETO NIV. TECHO Ø 1/2'' Ø 1/2'' Ø 1/2'' Ø 1/2'' Ø 1/2'' Ø 1/2'' Ø 1'' Ø 1'' Ø 1'' SUBE IMPULSION Ø1'' LLEGA DE T.E O 3'' C.P.F - 0.60 C.P.T +-0.00 1- TUBERIAS DE AGUA FRIA SERAN DE PVC CLASE -10. ESPECIFICACIONES TÉCNICAS - INST. AGUA 2- TUBERÍAS Y ACCESORIOS PARA AGUA 150 lbs./plg.2 3- LAS VÁLVULAS COMPUERTAS SERÁN DE BRONCE E IRÁN ENTRE UNIONES UNIVERSALES DENTRO DE CAJAS TIPO NICHO DE DIMENSIONES ADECUADAS 4- EL ACCESORIO FINAL DE TODOS LOS PUNTOS DE AGUA ES F'' G'' 1- TODA LA TUBERÍA Y ACCESORIOS DE DESAGÜE Y VENTILACIÓN SERÁN DE PVC DE MEDIA PRESION, UNION SIMPLE PRESION 2- LOS REGISTROS ROSCADOS SERÁN DE BRONCE E IRÁN AL RAS DEL PISO TERMINADO 3- LA TUBERÍA DE VENTILACIÓN SE PROLONGARA A 0.30m SOBRE EL NIVEL DEL ULTIMO TECHO Y TERMINARA EN SOMBRETE DE PROTECCIÓN. 4- LA PENDIENTE MÍNIMA DE LA TUBERÍA DE DESAGÜE SERÁ DE 1.5% ESPECIFICACIONES TÉCNICAS - INST. DESAGÜE LLEGA DE T.E O 1/2''' SUBE TUB.VENTIL.Ø 2'' BAJA DESAGUE.Ø 4'' LEYENDA: LEYENDA: INSTALACIÓN DESAGÜE INSTALACIÓN AGUA SIMBOLO DESCRIPCIÓN M TUVERIA DE DESAGUE PVC PROYECTADA TUBERIA DE VENTILACION "Y" SANITARIA CODO DE 45° REGISTRO ROSCADO DE BRONCE TRAMPA "P" SUMIDERO CAJA DE REGISTRO MEDIDOR DE AGUA TUBERIA DE AGUA FRIA PVC CLASE A-10 VALVULA COMPUERTA VALVULA CHECK UNION UNIVERSAL CODO 90° PVC TEE PVC CODO DE 90° SUBE SIMBOLO DESCRIPCIÓN

Language	Spanish
Drawing Type	Block
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials	Concrete
Measurement Units
Footprint Area
Building Features	Car Parking Lot, Garden / Park
Tags	autocad, block, designations, DWG, einrichtungen, facilities, Family, gas, gesundheit, HOUSES, installation, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, plants, provision, Sanitary, sewage, simbologia, specifications, wasser bestimmung, water
