Losa Australian Tank DWG Plan for AutoCAD

Losa Australian Tank DWG Plan for AutoCAD

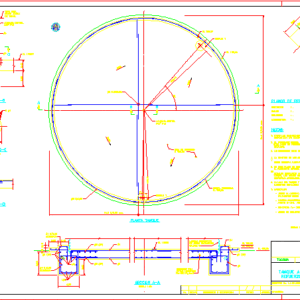

Slab Australian tank; reinforcing steel; plan view and cut

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

scale, with the exceptions indicated, meters, cca, cca, socialist electrical company, Reference planes:, civilians, mechanics, architecture, electrical, Notes:, alternating, plant tank, section, pvc, central column, perimeter border, cca, all dimensions the elevations are indicated in meters with the exceptions indicated. the manufacturer must verify all the dimensions in place before proceeding to fabricate the metal structures. the elevations are referred to the average level of the overlap length will be cm. at least these should alternate. in this plane is shown the structure of form the manufacturer will define the same it will supply the planes of details necessary for the construction of which they will present Corpoelec for its respective approval. the tank slab the foundation ring should be monolithic elements. materials: carbon steel lcc according to specification astm galvanized according to standard astm corrugated sheets according to specifications aashto aashto astm concrete: reinforcing steel:, according to height, bumper, ceiling., pvc, central column, section, scale, waterproofing additive, concrete with, galvanized steel corrugated sheets, lig., concrete slab ei, expansion engineering studies, approved:, plan no., date:, tocoma, resettle the melons, australian raw water tank, plant sections, January, contract no., route of the plane, technical coordination, date, Boss of unit, Projects, approval, mechanical projects, discipline, civil projects, by, design, drawing, review, date, rev., ee, execution by: corpoelec, supervision, Projects, architectural, jp, a.a., alternating, alternating, approved, revised, date, do not., correction correction, detail, detail, scale, section, scale, detail

Raw text data extracted from CAD file:

ESCALA 0 3 CON LAS EXCEPCIONES INDICADAS 1 1:75 2 4 5 METROS No.6 C/0.20 c.ca. No.6 C/0.20 c.ca. 12" (PVC) 0,40 0,60 0,60 No.6 C/0.20 c.ca. No.6 C/0.20 c.ca. #6 C/0,20 EL 155,05 -341.8138268389482 -341.8138268389482 EMPRESA ELÉCTRICA SOCIALISTA 0,05 R12,18 45° -694.0855382190222 -694.0855382190222 R12.18 0,50 0,50 49° 1° R12.44 0,80 0,60 0,40 0,35 0,10 0,15 0,90 0,40 0,50 0,10 #6 C/0,20 PLANOS DE REFERENCIA: CIVILES MECANICOS ARQUITECTURA ELECTRICOS . : : . . : : . . . . . NOTAS: #6 ALTERNADA A PLANTA TANQUE A SECCION A-A d12" PVC COLUMNA CENTRAL BROCAL PERIMETRAL EL 155,30 EL 155,10 No.6 C/0.20 c.ca. No.6 C/0.20 c.ca. 1. TODAS LAS DIMENSIONES Y LAS ELEVACIONES SON INDICADAS EN METROS CON LAS EXCEPCIONES INDICADAS. 2. EL FABRICANTE DEBERA DE VERIFICAR TODAS LAS DIMENSIONES EN SITIO ANTES DE PROCEDER A FABRICAR LAS ESTRUCTURAS METALICAS. \W0.9;3. LAS ELEVACIONES ESTAN REFERIDAS AL NIVEL MEDIO DEL MAR.\W1; 4. LA LONGITUD DE LOS SOLAPE SERA DE 0,50 cm. COMO MINIMO Y ESTOS DEBERAN ALTERNARSE. 5. EN ESTE PLANO SE MUESTRA LA ESTRUCTURA DE FORMA BASICA, EL FABRICANTE DEFINIRA LA MISMA Y SUMINISTRARA LOS PLANOS DE DETALLES COMPLETOS, NECESARIOS PARA LA CONSTRUCCION DEL TANQUE, LOS CUALES SE PRESENTARAN A CORPOELEC PARA SU RESPECTIVA APROBACION. 6. LA LOSA DEL TANQUE Y EL ANILLO DE FUNDACION DEBEN SER ELEMENTOS MONOLITICO. 7. MATERIALES: - ACERO AL CARBONO LCC SEGUN ESPECIFICACION ASTM A-569 GALVANIZADO SEGUN NORMA ASTM A-123-97 - LAMINAS CORRUGADAS SEGUN ESPECIFICACIONES AASHTO M-36, AASHTO M-218, ASTM A-760 - CONCRETO: f'c= 250 Kg/cm2 - ACERO DE REFUERZO: fy= 4200 Kg/cm2 SEGUN ALTURA TOPE ELEV. DE TECHO. 6 #4 12"\X(PVC) <> C d12" PVC COLUMNA CENTRAL EL 155,00 EL 155,00 C SECCION B-B SECCION C-C ESCALA 1:20 ESCALA 1:10 ESCALA 1:20 #8 #6 (TIP) #4 EL 155,00 EL 155,10 EL 155,20 EL 155,20 ADITIVO HIDROFUGO CONCRETO CON f'c=250 Kg/cm2 LAMINAS CORRUGADAS DE ACERO GALVANIZADO CALIBRE 8 B B #6 #6 #6 (TIP) #6 (TIP) #4 #4 4#8 4#8 #4 C/0,20 #6 (TIP) LIG. #3 C/0,15 5 <> LOSA DE CONCRETO EI 155,05 ESTUDIOS E INGENIERIA DE EXPANSION APROBADO: PLANO No. FECHA: TOCOMA REASENTAMIENTO LOS MELONES TANQUE AUSTRALIANO AGUA CRUDA REFUERZO, PLANTA Y SECCIONES ENERO 2012 EC-10-013-03-04-PL-C-03 CONTRATO No. 1.1.104.003.05 RUTA DEL PLANO COORDINACION TECNICA FECHA JEFE DE UNIDAD PROYECTOS ELECTRICOS, APROBACION PROYECTOS MECANICOS DISCIPLINA PROYECTOS CIVILES POR DISENO DIBUJO REVISION FECHA REV. EIE EJECUCION POR:CORPOELEC SUPERVISION Y CONTROL PROYECTOS ARQUITECTONICOS J.P A.G. 01/12 01/12 (TIP) 0,05 ALTERNADA #4 C/0,20 ALTERNADA APROBO REVISO FECHA No. CORRECCION O MODIFICACION 5 DETALLE 1 5 5 DETALLE 1 ESCALA 1:10 D D 5 0,5% 0,5% 0,5% 5 5 5 5 5 5 5 5 5 SECCION D-D ESCALA 1:25 #4 C/0,20 0,5% 5 5 5 DETALLE 1

Language	Spanish
Drawing Type	Plan
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel
Measurement Units
Footprint Area
Building Features
Tags	autocad, béton armé, concrete, Cut, DWG, formwork, losa, plan, reinforced concrete, reinforcing, schalung, slab, stahlbeton, steel, tank, View
