Muro De Contenci?N DWG Block for AutoCAD

Muro De Contenci?N DWG Block for AutoCAD

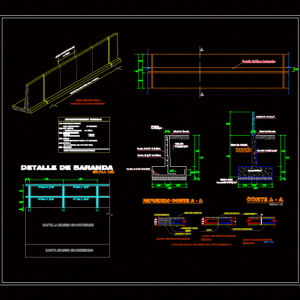

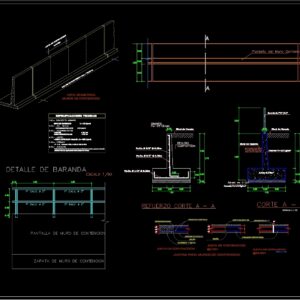

Se muestra el detalle de un muro de contenci?n; proyectado para una obra vial.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

contraction joint, retaining walls, isometric view, grout, rough surface, continuous reinforcement, expansion joint, asphalt joint, discontinuous reinforcement, joints for retaining walls, technical specifications, footings, structural wall, in the structures where it is used concrete will be permanently cured, railing detail, retaining wall screen, retaining wall shoe, containment wall screen, fill, compacted, level of trail, concrete, grade level

Raw text data extracted from CAD file:

e/3 e/3 e/3 1" e/3 e/3 e/3 e JUNTA DE CONTRACCION c / 5.00m JUNTAS DE EXPANSION max. = 20.00 m MUROS DE CONTENCION VISTA ISOMETRICA BRUÑA CONCRETO 2° ETAPA CONCRETO 1° ETAPA e/3 e/3 e/3 SUPERFICIE RUGOSA ARMADURA CONTINUA TEKNOPORT E = 1" 1" JUNTA DE EXPANSION JUNTA DE CONTRACCION ESCALA : 1 / 20 e/3 e/3 e/3 JUNTA DE ASFALTO e ARMADURA DISCONTINUA JUNTA DE CONTRACCION @5.00m @20.00m BRUÑA JUNTAS PARA MUROS DE CONTENCION 1.30 0.45 0.45 0.15 1.30 0.15 1.00.- CONCRETO ARMADO 2.00.- DEL SUELO ESPECIFICACIONES TECNICAS MURO DE CONTENCION f'c = 210 Kg/cm2 - CAPACIDAD PORTANTE : 1.70 Kg/cm2. 5.00.- NORMAS 4.00.- ACERO ZAPATAS 3.00.- RECUBRIMIENTOS MURO ESTRUCTURALES - R. N. E. ( Normas E-020, E-030, E-050, E-060) = 5.00 cm. = 10.0 cm. - ACERO CORRUGADO- Grado 60 : fy = 4200 Kg/cm2. durante el día con agua potable hasta cumplir los 10 días. En las estructuras donde se usa concreto se efectuaran curados permanentemente 6.00.- CURADOS DETALLE DE BARANDA ESCALA 1/50 5 5 0.45 0.15 5 Fº GALV. Ø 2" Fº GALV. Ø 2" Fº GALV. Ø 2" Fº GALV. Ø 2" 5 PANTALLA DE MURO DE CONTENCION ZAPATA DE MURO DE CONTENCION 0.20 0.15 0.40 0.10 0.20 0.30 0.40 0.10 0.20 0.15 0.15 1.20 1.70 1.20 1.70 0.50 1.30 0.60 0.60 1.30 0.50 0.50 1.30 0.60 0.30 1.60 0.90 5 0.1999999999998181 5 5 A A 0.1499999999999773 Pantalla del Muro Contencion 0.3999999999965667 5 5 0.0999999999999091 RELLENO COMPACTADO Nivel de Vereda Fe.Co. d 3/8" @ 0.20m Fe.Co. d 1/2" @ 0.20m 5 0.1999753345198769 5 5 \LREFUERZO CORTE A - A 5 CONCRETO F'c= 210 KG/CM2 5 Solado e= 0.10m \LCORTE A - A ESCALA: 1 / 25 Fe.Co. d 3/8" @ 0.25m 0.3999999999965667 5 5 0.0999999999999091 Nivel de Vereda 5 0.1999753345198769 5 5 5 Nivel de rasante 0.30 Area=0.73m² 5 Concreto f'c=210 Kg/cm² 5 Baranda de F°G° Ø=2" Concreto f'c=140 Kg/cm²

Language	Spanish
Drawing Type	Block
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Imperial
Footprint Area
Building Features
Tags	autocad, block, de, detalle, DWG, el, HIGHWAY, para, pavement, Road, route, se
