Rigid Pavement Sidewalk And Curbstones 2D DWG Plan for AutoCAD

Rigid Pavement Sidewalk And Curbstones 2D DWG Plan for AutoCAD

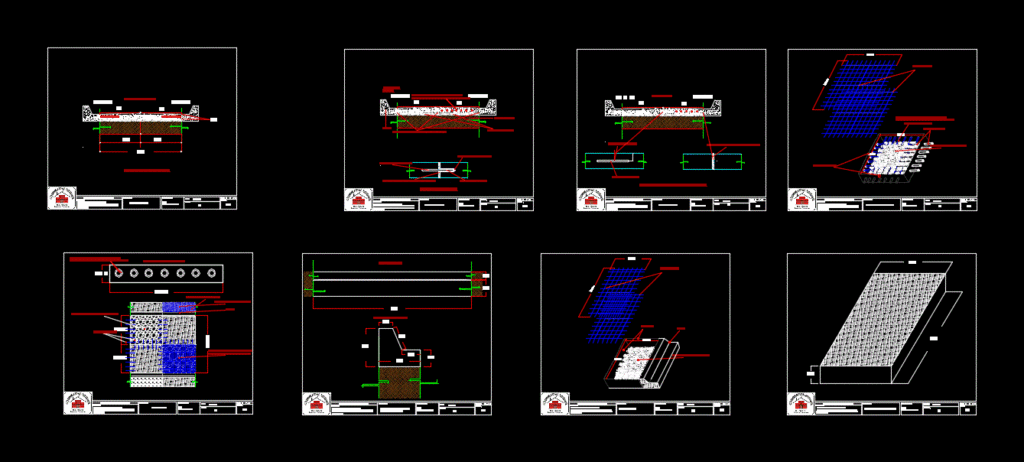

PLANS TO ALLOW detail the design of PANOS SLAB BOUNDED SPECIFIC sidewalks and curbs formwork WHERE MINES AND MATERIALS USED.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

shaft, curb, tube with expansion cap, half painted and greased, slab formwork, truckson mesh, natural terrain, plant detail, cross section, rigid pavement, detail of expansion joint, cooperative rohank rl, project, content , relizado por, tsu gonzalez ronald, series: a, lamina:, scale:, detail of prepared cloth for the casting of ready-mixed concrete, expansion joint, date :, cross-cut of curb and aerial view of section, detail aerial view, detail of transverse cut, formwork , detail of sidewalk, detail sidewalk cloth bounded

Raw text data extracted from CAD file:

3.25 3.25 6.50 2% 2% EJE DE VIA EJE DE VIA 2% 2% EJE DE VIA EJE DE VIA 2% 2% EJE DE VIA EJE DE VIA F C = 250 KG / CM2 PAVIMENTO RIGIDO LOSA DE E= 0.15 mt JUNTA DE DILATACION SECCION TRANSVERSAR ACERO DE d 1 / 2" L= 0.50 MT CON TUBO PVC DE d 3 / 4 BROCAL JUNTA DE RELLENO CON MEZCLA ASFALTICA E= 1" MATERIAL BASE (GRAVA) SECCION DE VIA ESC. 1 : 25 TUBO CON TAPA DE EXPANSION MITAD PINTADA Y ENGRASADA CABILLA d 1 / 2" L= 0.50 MT JUNTA DE RELLENO CON MEZCLA ASFALTICA E= 1" F C = 250 KG / CM2 CORTE TRANSVERSAL 2 A DETALLE 3D DE ENCOFRADO DE LOSA CUNETA DE RELLENO E= 1" CABILLA d 1 / 2" L= 0.50 MT JUNTA DE RELLENO CON MEZCLA ASFALTICA E= 1" 3.25 MT 3.25 MT 3.25 MT 3.25 MT CABILLA d 1 / 2" L= 0.50 MT TUBO PVC DE d 3 / 4 JUNTA DE DILATACION SECCION TRANSVERSAR ACERO DE d 1 / 2" L= 0.50 MT CON TUBO PVC DE d 3 / 4 ENCOFRADO DE LOSA MATERIAL BASE ( CANTO RODADO) MALLA TRUCKSON TERRENO NATURAL DETALLE DE PLANTA 3.25 MT 0.15 MT CORTE TRANSVERSAL PAVIMENTO RIGIDO E= 0.15 mt PAVIMENTO RIGIDO 6.50 MT 0.15 3.25 MT 3.25 MT DETALLE DE PAVIMENTO RIGIDO E= 0.15 mt DETALLE DE JUNTA DE DILATACION DETALLE DE JUNTA DE RELLENO CON MEZCLA ASFALTICA E= 1" COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 5/8 LAMINA: N ° 5 FECHA:\fMS Shell Dlg|b0|i0|c0|p0;\H1.4551x; ESCALA: CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE CORTE TRANSVERSAL 2 B MALLA TRUCKSON 6" X 6" 100 M2 MATERIAL BASE ( CANTO RODADO) JUNTA DE DILATACION SECCION TRANSVERSAR ACERO DE d 1 / 2" L= 0.50 MT CON TUBO PVC DE d 3 / 4 DETALLE DE PAÑO PREPARADO PARA EL VACIADO DE CONCRETO PREMEZCLADO BROCAL DETALLE DE CORCHON DE GRAVA DE 0.5 CM JUNTA DE DILATACION COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 4/8 LAMINA: N ° 4 FECHA:\fMS Shell Dlg|b0|i0|c0|p0;\H1.4551x; ESCALA: CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 3/8 LAMINA: N ° 3 FECHA:\fMS Shell Dlg|b0|i0|c0|p0;\H1.4551x; ESCALA: CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 2/8 LAMINA:\fMS Shell Dlg|b0|i0|c0|p0;\H1.1678x; N ° 2 FECHA: ESCALA: CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 1/8 LAMINA: N ° 1 FECHA\H1.4551x;:\fMS Shell Dlg|b0|i0|c0|p0; ESCALA:\fMS Shell Dlg|b0|i0|c0|p0;\H0.43887x; CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE 0.40 0.55 0.35 0.20 0.20 0.15 2.50 0.35 0.15 CORTE TRANSVERSAR DE BROCAL Y VISTA AEREA DE TRAMO COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 6/8 LAMINA: N ° 6 FECHA\H1.4551x;:\fMS Shell Dlg|b0|i0|c0|p0; ESCALA:\fMS Shell Dlg|b0|i0|c0|p0;\H0.43887x; CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE DETALLE VISTA AEREA DETALLE CORTE TRANSVERSAR 0.85 MT 2.50 MT MATERIAL BASE ( CANTO RODADO) BROCAL ENCOFRADO DETALLE DE ACERA COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 7/8 LAMINA: N ° 7 FECHA\H1.4551x;:\fMS Shell Dlg|b0|i0|c0|p0; ESCALA:\fMS Shell Dlg|b0|i0|c0|p0;\H0.43887x; CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE MALLA TRUCKSON 2.50 MT 0.85 MT 0.15 2.50 0.85 DETALLE PAÑO DE ACERA ACOTADA COOPERATIVA ROHANK R.L. PROYECTO CONTENIDO RELIZADO POR T.S.U. GONZALEZ RONALD S/E ABRIL 2013 SERIE: A No: 7/8 LAMINA: N ° 8 FECHA\H1.4551x;:\fMS Shell Dlg|b0|i0|c0|p0; ESCALA:\fMS Shell Dlg|b0|i0|c0|p0;\H0.43887x; CONSTRUCCION DE PAVIMENTO RÍGIDO ACERAS Y BROCALES EN EL SECTOR "PUEBLO NUEVO" MUNICIPIO SAN FERNANDO PARROQUIA SAN FERNANDO ESTADO APURE
