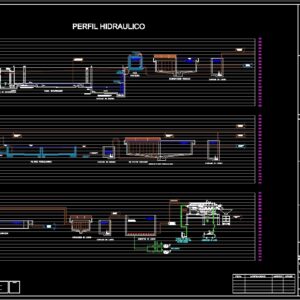

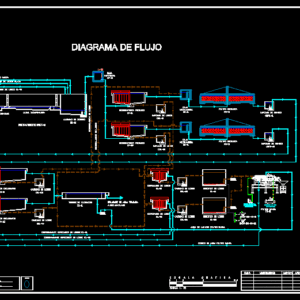

Project general, treatment plant for 100 LPS, Flowchart and hydraulic profile with symbols and parts, topographic map.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

State water commission, environment, Box of exceedances, Pumping frame, Sandblasting channel, box, Partisan, Spray filter, residual water, Of the population, Flowchart, Primary settler, Secondary settler, Chlorination tank, Sludge thickener, Treated water effluent, Sludge digester, Band filter, air compressor, Mixing tank, Of coagulants, Mud slurry, Project data, Project population, current population, Contribution of, Average endowment, Treatment system, Formulas, Forecast coefficient, Nature of the discharge site, Harmon manning, New plant of trat., Percolating filters, Hab., System of elimination, Average expenditure, Maximum instantaneous expenditure, Minimum spend, Extraordinary maximum expense, L.p., gravity, capacity:, preliminary:, rack, L.p., Plant data, Primary settlers, primary:, Percolating filters, high school:, Chlorine contact tank, Chlorination:, Sludge treatment:, Thickener, Secondary settlers, Tanks for aerobic digestion, Shredder, Symbology, Contour lines, Trees, Solid phase piping, Liquid phase pipe, Pipe length, Modules to be built, In the second stage, sidewalk, Sludge recirculation, Primary settler, Pretreatment, Mud slurry, box, mixer, Spray filter, Pumping frame, Secondary settler, Mud slurry, box, mixer, Sludge thickener, Mud slurry, Sludge digester, Mud slurry, Band filter, Rio apatlaco, Sludge recirculation, Water filter band wash, Excess water filter band, Supernatant sludge thickener, Excess water filter band, Supernatant sludge thickener, Executive for the construction of water treatment plant, Waste from the locality of, graph, key:, Meters, measurements:, Rev., date:, municipality:, location:, Flowchart, Approved, scale:, flat:, Residual water treatment plant, Modified, modifications, date, scale, revised:, draft:, drawing:, review, I authorize, Cbac, Primary settler, List of units, Sandblasting channel, Water pump pumping, Pipe identification:, Solid phase, Liquid phase, Spray filter, Secondary settler, Tccl, Chlorine contact tank, Cbl, Sludge pumping truck, Sludge thickener, Aerobic digestor, State of morelos, Executive for the construction of the wastewater treatment plant of the municipality of edo. from, To ptar, Municipality: jojutla, Tlaquiltenango, Saint Joseph, Beautiful view, Galeana, Zacatepec Institute of Technology, Hidalgo’s zacatepec, Yautepec, High view, or. H. Jose Ma. Morelos, Fractions, Jojutla, Pedro Amaro, Tlatenchi, Colony independence, Yautepec, Higueron, Apatlaco, Average endowment, current population, Project population, Project data, Hab., Formulas, Treatment system, Contribution of, Average expenditure, System of elimination, Nature of the discharge site, Forecast coefficient, Harmon manning, L.p., New plant of trat., gravity, Percolating filters, Minimum spend, Maximum instantaneous expenditure, Extraordinary maximum expense, L.p., Plant data, L.p., Location, I miss you, Tehuixtla, Motorway of the sun, preliminary:, Shredder, rack, capacity:, Government of the state of morelos, State water commission environmental, Deputy executive of water sanitation, unscaled, key:, scale:, February of, Meters, measurements:, date:, Rev., Jojutla, Executive undersecretary, municipality:, Solid phase solid phase, Ing. Jose luis gomez gonzalez, Ing. Antonio vazquez reyes, Deputy director of projects, Of water sanitation, flat:, location:, Approved, date, modifications, Modified, Hydraulic profile, Contract no., Director of studies projects, Executive for the construction of water treatment plant, Jojutla, Residual of the locality of municipality of edo. from, Tanks for aerobic digestion, Sludge treatment:, Thickener, primary:, Primary settlers, Percolating filters, Secondary settlers, Chlorine contact tank, Chlorination:, high school:, Sludge beds, Realization, revised:, Prepared by s.a. Of c.v., For the state water commission, environment, drawing:, Planning control systems., Box of exceedances, Cdf, Distribution box filters, Lsl, Sludge drying bed, Control s.a. Of c.v., Systems, Symbology, Levels of natural terrain, Elevations in msnm, State water commission, environment, Box of exceedances, Pumping frame, Sandblasting channel, Distribution box, box, Partisan, Percolating filters, stairs, Base of compacted bench material to pvsm, Improved excavation product material with, One sack of cement per each material, Cm in diam., steel pipe, gate, Slider, Miller type, Marine, Poor of, Base of compacted bench material to pvsm, Product material

Raw text data extracted from CAD file:

Comisión Estatal del Agua y Medio Ambiente CAJA DE EXCEDENCIAS CARCAMO DE BOMBEO CANAL DESARENADOR CAJA PARTIDORA FILTRO ROCIADOR 876.69 BY-PASS AGUA RESIDUAL DE LA POBLACION DIAGRAMA DE FLUJO SEDIMENTADOR PRIMARIO SEDIMENTADOR SECUNDARIO TANQUE DE CLORACION ESPESADOR DE LODOS EFLUENTE DE AGUA TRATADA DIGESTOR DE LODOS FILTRO BANDA COMPRESOR DE AIRE TANQUE DE MEZCLA DE COAGULANTES DEL CARCAMO DE LODOS DATOS DE PROYECTO POBLACION DE PROYECTO (2030) POBLACION ACTUAL (2007) APORTACION (75% DE LA DOTACION) DOTACION PROMEDIO SISTEMA DE TRATAMIENTO FORMULAS COEFICIENTE DE PREVISION NATURALEZA DEL SITIO DE VERTIDO 1.5 HARMON Y MANNING NUEVA PLANTA DE TRAT. FILTROS PERCOLADORES 315 L/H/D 236 L/H/D 36,502 HAB. 32,161 HAB. SISTEMA DE ELIMINACION GASTO MEDIO GASTO MAXIMO INSTANTANEO GASTO MINIMO GASTO MAXIMO EXTRAORDINARIO 358.50 L.P.S. 50.00 L.P.S. 239.00 L.P.S. 100.00 L.P.S. GRAVEDAD CAPACIDAD: PRELIMINAR: REJILLA 100 L.P.S. DATOS DE LA PLANTA 2 SEDIMENTADORES PRIMARIOS PRIMARIA: 2 FILTROS PERCOLADORES SECUNDARIA: 1 TANQUE DE CONTACTO DE CLORO CLORACIÓN: TRATAMIENTO DE LODOS: 1 ESPESADOR 2 SEDIMENTADORES SECUNDARIOS 2 TANQUES DE DIGESTIÓN AEROBICA DESARENADOR SIMBOLOGIA CURVAS DE NIVEL ARBOLES TUBERIA DE FASE SOLIDA TUBERIA DE FASE LIQUIDA 878 LONGITUD DE TUBERIA L=38 m. MODULOS QUE SE CONSTRUIRAN EN LA SEGUNDA ETAPA BANQUETA RECIRCULACION DE LODOS SEDIMENTADOR PRIMARIO PRETRATAMIENTO PRET-01 CP-01 SP-02 SP-01 CARCAMO DE LODOS CB-01 CBL-02 CBL-01 CAJA MEZCLADORA CM-01 FR-01 FILTRO ROCIADOR FR-01 CARCAMO DE BOMBEO CARCAMO DE BOMBEO CBFR-02 CBFR-01 SS-01 TC-01 SEDIMENTADOR SECUNDARIO SS-02 CARCAMO DE LODOS CARCAMO DE LODOS CBL-04 CBL-03 CAJA MEZCLADORA CM-01 EL-01 ESPESADOR DE LODOS EL-02 CARCAMO DE LODOS CBL-05 DL-01 DIGESTOR DE LODOS CARCAMO DE LODOS CBL-06 DL-02 FILTRO BANDA FB-01 A RIO APATLACO RECIRCULACION DE LODOS AGUA DE LAVADO FILTRO BANDA EXCESO DE AGUA FILTRO BANDA EMSP-001-40-01 1 27 1 28 PG PG EMSP-001-40-02 ECFB-001-1-01 SOBRENADANTE ESPESADOR DE LODOS EL-01 SOBRENADANTE ESPESADOR DE LODOS EL-02 EXCESO DE AGUA FILTRO BANDA SOBRENADANTE ESPESADOR DE LODOS EL-01 SOBRENADANTE ESPESADOR DE LODOS EL-02 "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES DE LA LOCALIDAD DE GRAFICA CLAVE: METROS MEDIDAS: REV. FECHA: MUNICIPIO: LOCALIDAD: DIAGRAMA DE FLUJO APROBO ESCALA: PLANO: PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES MODIFICO MODIFICACIONES FECHA E S C A L A G R A F I C A 2 1 0 ESCALA 1: 75 5 10 m REVISO: PROYECTO: DIBUJO: REVISION AUTORIZO A SP CD CBAC SEDIMENTADOR PRIMARIO LISTADO DE UNIDADES CANAL DESARENADOR CARCAMO DE BOMBEO DE AGUA CRUDA IDENTIFICACION DE TUBERIAS: FASE SOLIDA FASE LIQUIDA FR FILTRO ROCIADOR SS SEDIMENTADOR SECUNDARIO TCCL TANQUE DE CONTACTO DE CLORO CBL CARCAMO DE BOMBEO DE LODOS EL ESPESADOR DE LODOS DA DIGESTOR AEROBICO N ESTADO DE MORELOS E S O "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE LA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES DE LA LOCALIDAD DE JOJUTLA, MUNICIPIO DE JOJUTLA, EDO. DE MORELOS" PTAR "Jojutla" Municipio: Jojutla TLAQUILTENANGO SAN JOSE VISTA HERMOSA GALEANA INSTITUTO TECNOLàGICO ZACATEPEC ZACATEPEC DE HIDALGO YAUTEPEC ALTA VISTA U. H. JOSE MA. MORELOS FRACCIONAMIENTO LAS FINCAS JOJUTLA PEDRO AMARO TLATENCHI COLONIA INDEPENDENCIA YAUTEPEC HIGUERON APATLACO DOTACION PROMEDIO POBLACION ACTUAL (2007) POBLACION DE PROYECTO (2030) DATOS DE PROYECTO 32,161 HAB. 36,502 HAB. 315 L/H/D FORMULAS SISTEMA DE TRATAMIENTO APORTACION (75% DE LA DOTACION) GASTO MEDIO SISTEMA DE ELIMINACION NATURALEZA DEL SITIO DE VERTIDO COEFICIENTE DE PREVISION 1.5 HARMON Y MANNING 100.00 L.P.S. NUEVA PLANTA DE TRAT. GRAVEDAD FILTROS PERCOLADORES 236 L/H/D GASTO MINIMO GASTO MAXIMO INSTANTANEO GASTO MAXIMO EXTRAORDINARIO 239.00 L.P.S. 358.50 L.P.S. 50.00 L.P.S. DATOS DE LA PLANTA 100 L.P.S. \fVerdana|b0|i0|c0|p34;\H1.929x;Croquis de Localización TEQUESQUITENGO TEHUIXTLA Autopista del Sol PRELIMINAR: DESARENADOR REJILLA CAPACIDAD: GOBIERNO DEL ESTADO DE MORELOS COMISIÓN ESTATAL DEL AGUA Y MEDIO AMBIENTE SUBSECRETARIA EJECUTIVA DE AGUA Y SANEAMIENTO SIN ESCALA CLAVE: ESCALA: FEBRERO DE 2007 METROS MEDIDAS: FECHA: REV. Jojutla SUBSECRETARIO EJECUTIVO MUNICIPIO: FASE LIQUIDA Y FASE SOLIDA ING. JOSE LUIS GOMEZ GONZALEZ ING. ANTONIO VAZQUEZ REYES SUBDIRECTOR DE ESTUDIOS Y PROYECTOS DE AGUA Y SANEAMIENTO PLANO: LOCALIDAD: APROBO FECHA MODIFICACIONES MODIFICO PERFIL HIDRAULICO CONTRATO No. MOR-CEAMA-SSEAS-DGPEP-2006-SROP-FEIEF-415 DIRECTOR DE PLANEACION, ESTUDIOS Y PROYECTOS "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE PLANTA DE TRATAMIENTO DE AGUAS Jojutla RESIDUALES DE LA LOCALIDAD DE JOJUTLA, MUNICIPIO DE JOJUTLA, EDO. DE MORELOS" 2 TANQUES DE DIGESTIÓN AEROBICA TRATAMIENTO DE LODOS: 1 ESPESADOR PRIMARIA: 2 SEDIMENTADORES PRIMARIOS 2 FILTROS PERCOLADORES 2 SEDIMENTADORES SECUNDARIOS 1 TANQUE DE CONTACTO DE CLORO CLORACIÓN: SECUNDARIA: 6 LECHOS DE LODOS REALIZO: REVISO: ' Elaborado por P.S.C., S.A. de C.V. para la Comisión Estatal del Agua y Medio Ambiente (CEAMA). DIBUJO: PLANEACION SISTEMAS Y CONTROL. CE CAJA DE EXCEDENCIAS CDF CAJA DISTRIBUIDORA A FILTROS LSL LECHO DE SECADO DE LODOS Y CONTROL S.A. DE C.V. PLANEACION, SISTEMAS JOJ_PH_01 SIMBOLOGIA NIVELES DE TERRENO NATURAL 883.32 ELEVACIONES EN MSNM Comisión Estatal del Agua y Medio Ambiente \A1;0.36 \A1;3,00 \A1;3.30 \A1;0.71 \A1;3.76 \A1;4.19 \A1;4.16 CAJA DE EXCEDENCIAS CARCAMO DE BOMBEO CANAL DESARENADOR CAJA DE DISTRIBUCION CAJA PARTIDORA FILTROS PERCOLADORES ESCALERA BASE DE MATERIAL DE BANCO COMPACTADO AL 90% PVSM O MATERIAL PRODUCTO DE EXCAVACION MEJORADO CON UN SACO DE CEMENTO POR CADA M3 DE MATERIAL DE 40 CM DE DIAM. 875.54 TUBO DE ACERO 876.69 876.43 875.84 BY-PASS h=0.24 m. 876.66 876.66 881.25 COMPUERTA DESLIZANTE TIPO MILLER 882.00 MARINA 884.40 POBRE DE F'C=100 KG/CM2 BASE DE MATERIAL DE BANCO COMPACTADO AL 90% PVSM O MATERIAL PRODUCTO DE EXCAVACION MEJORADO CON UN SACO DE CEMENTO POR CADA M3 DE MATERIAL 873.16 PLANTILLA DE CONCRETO PENDIENTE 2% 874.29 S = 0.001 MEDIDOR PARSHALL 875.72 875.97 875.97 877.32 875.98 S = 0.001 h=0.71 m. 882.00 ESCALERA MARINA 871 870 872 873 874 876 875 876.70 AGUA RESIDUAL 877 DE LA POBLACION 76 CM. DE DIAM. TUBO DE PAD DE CONCRETO DE 91 CM. DE DIAM. LLEGADA DE TUBO DE 878 880.50 880 879 880.17 881 880.00 884 CERCA DE MALLA CICLON 883 882 885 886 887 888 891 890 889 870 871 3,00 873 872 874 875 876 de 12" de diam. Tuberias de acero multiple de 20" de diam. Tuberia de acero Del carcamo 877 de 12" de diam. 2 Tuberias de acero 2 Tuberias de acero de 12" de diam. Brida de empotramiento circulaes SECUNDARIO 880 879 881 A SEDIMENTADOR Compuerta deslizante 883.91 881.51 881.75 Rejilla tipo Irving con volante 883.32 884 881.17 880.75 5 883 882 circular Rejilla tipo Irving Compuerta deslizante 885 886 888 887 889 890 891 PERFIL HIDRAULICO 5 SEDIMENTADOR PRIMARIO CARCAMO DE BOMBEO TANQUE DE CLORACION ESPESADOR DE LODOS CARCAMO DE LODOS DIGESTOR DE LODOS N.T.C.+7.66 FILTRO BANDA COMPRESOR DE AIRE TANQUE DE MEZCLA DE COAGULANTES DEL CARCAMO DE LODOS DATOS DE PROYECTO \fVerdana|b0|i0|c0|p34;\H1.929x;Croquis de Localización POBLACION DE PROYECTO (2030) POBLACION ACTUAL (2007) APORTACION (75% DE LA DOTACION) DOTACION PROMEDIO SISTEMA DE TRATAMIENTO FORMULAS COEFICIENTE DE PREVISION NATURALEZA DEL SITIO DE VERTIDO 1.5 HARMON Y MANNING NUEVA PLANTA DE TRAT. FILTROS PERCOLADORES 315 L/H/D 236 L/H/D 36,502 HAB. 32,161 HAB. SISTEMA DE ELIMINACION GASTO MEDIO GASTO MAXIMO INSTANTANEO GASTO MINIMO GASTO MAXIMO EXTRAORDINARIO 358.50 L.P.S. 50.00 L.P.S. 239.00 L.P.S. 100.00 L.P.S. GRAVEDAD CAPACIDAD: PRELIMINAR: REJILLA 100 L.P.S. DATOS DE LA PLANTA 2 SEDIMENTADORES PRIMARIOS PRIMARIA: 2 FILTROS PERCOLADORES SECUNDARIA: 1 TANQUE DE CONTACTO DE CLORO CLORACIÓN: TRATAMIENTO DE LODOS: 1 ESPESADOR 2 SEDIMENTADORES SECUNDARIOS 6 LECHOS DE LODOS 2 TANQUES DE DIGESTIÓN AEROBICA DESARENADOR "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES DE LA LOCALIDAD DE GRAFICA CLAVE: METROS MEDIDAS: REV. FECHA: MUNICIPIO: LOCALIDAD: DIAGRAMA DE FLUJO Y PERFIL HIDRAULICO APROBO ESCALA: PLANO: PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES MODIFICO MODIFICACIONES FECHA SIMBOLOGIA CURVAS DE NIVEL ARBOLES TUBERIA DE FASE SOLIDA TUBERIA DE FASE LIQUIDA 878 LONGITUD DE TUBERIA L=38 m. MODULOS QUE SE CONSTRUIRAN EN LA SEGUNDA ETAPA BANQUETA 871 870 872 873 874 876 875 877 878 880 879 881 884 883 882 885 886 887 888 891 890 889 870 871 873 872 874 875 876 877 878 880 879 881 884 883 882 885 886 888 887 889 890 891 5 5 5 5 870 871 873 872 874 875 876 877 878 880 879 881 884 883 882 885 886 888 887 889 890 891 SEDIMENTADOR SECUNDARIO CARCAMO DE LODOS 871 870 872 873 874 876 875 877 878 880 879 881 884 883 882 885 886 887 888 891 890 889 DE FILTRO ROCIADOR 876 SOLIDOS GRUESOS Y ARENAS A DISPOS. A ESPESADOR DE LODOS A FILTRO ROCIADOR A ESPESADOR DE LODOS A FILTRO ROCIADOR A ESPESADOR DE LODOS A CONTACTO DE CLORO A ESPESADOR DE LODOS RECIRCULACION DE LODOS RECIRCULACION DE LODOS VIENE DE SEDIMENTADOR SECUNDARIO A ESPESADOR DE LODOS VIENE DE SEDIMENTADR SECUNDARIO A ESPESADOR DE LODOS VIENE DE SEDIMENTADR PRIMARIO A DIGESTOR DE LODOS A DESHIDRATADO A DISPOSICION FINAL EFLUENTE DE AGUA TRATADA BOMBEO DE LODOS DE CARCAMO DE 884.00 PG PG SOPLADORES REVISO: PROYECTO: DIBUJO: REVISION AUTORIZO SP CD CBAC SEDIMENTADOR PRIMARIO LISTADO DE UNIDADES CANAL DESARENADOR CARCAMO DE BOMBEO DE AGUA CRUDA IDENTIFICACION DE TUBERIAS: FASE SOLIDA FASE LIQUIDA FR FILTRO ROCIADOR SS SEDIMENTADOR SECUNDARIO TCCL TANQUE DE CONTACTO DE CLORO CBL CARCAMO DE BOMBEO DE LODOS EL ESPESADOR DE LODOS DA DIGESTOR AEROBICO N ESTADO DE MORELOS E S O "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE LA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES DE LA LOCALIDAD DE JOJUTLA, MUNICIPIO DE JOJUTLA, EDO. DE MORELOS" PTAR "Jojutla" Municipio: Jojutla TLAQUILTENANGO SAN JOSE VISTA HERMOSA GALEANA INSTITUTO TECNOLàGICO ZACATEPEC ZACATEPEC DE HIDALGO YAUTEPEC ALTA VISTA U. H. JOSE MA. MORELOS FRACCIONAMIENTO LAS FINCAS JOJUTLA PEDRO AMARO TLATENCHI COLONIA INDEPENDENCIA YAUTEPEC HIGUERON APATLACO DOTACION PROMEDIO POBLACION ACTUAL (2007) POBLACION DE PROYECTO (2030) DATOS DE PROYECTO 32,161 HAB. 36,502 HAB. 315 L/H/D FORMULAS SISTEMA DE TRATAMIENTO APORTACION (75% DE LA DOTACION) GASTO MEDIO SISTEMA DE ELIMINACION NATURALEZA DEL SITIO DE VERTIDO COEFICIENTE DE PREVISION 1.5 HARMON Y MANNING 100.00 L.P.S. NUEVA PLANTA DE TRAT. GRAVEDAD FILTROS PERCOLADORES 236 L/H/D GASTO MINIMO GASTO MAXIMO INSTANTANEO GASTO MAXIMO EXTRAORDINARIO 239.00 L.P.S. 358.50 L.P.S. 50.00 L.P.S. DATOS DE LA PLANTA 100 L.P.S. \fVerdana|b0|i0|c0|p34;\H1.929x;Croquis de Localización TEQUESQUITENGO TEHUIXTLA Autopista del Sol PRELIMINAR: DESARENADOR REJILLA CAPACIDAD: GOBIERNO DEL ESTADO DE MORELOS COMISIÓN ESTATAL DEL AGUA Y MEDIO AMBIENTE SUBSECRETARIA EJECUTIVA DE AGUA Y SANEAMIENTO SIN ESCALA CLAVE: ESCALA: FEBRERO DE 2007 METROS MEDIDAS: FECHA: REV. Jojutla SUBSECRETARIO EJECUTIVO MUNICIPIO: FASE LIQUIDA Y FASE SOLIDA ING. JOSE LUIS GOMEZ GONZALEZ ING. ANTONIO VAZQUEZ REYES SUBDIRECTOR DE ESTUDIOS Y PROYECTOS DE AGUA Y SANEAMIENTO PLANO: LOCALIDAD: APROBO FECHA MODIFICACIONES MODIFICO PERFIL HIDRAULICO CONTRATO No. MOR-CEAMA-SSEAS-DGPEP-2006-SROP-FEIEF-415 DIRECTOR DE PLANEACION, ESTUDIOS Y PROYECTOS "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE PLANTA DE TRATAMIENTO DE AGUAS Jojutla RESIDUALES DE LA LOCALIDAD DE JOJUTLA, MUNICIPIO DE JOJUTLA, EDO. DE MORELOS" 2 TANQUES DE DIGESTIÓN AEROBICA TRATAMIENTO DE LODOS: 1 ESPESADOR PRIMARIA: 2 SEDIMENTADORES PRIMARIOS 2 FILTROS PERCOLADORES 2 SEDIMENTADORES SECUNDARIOS 1 TANQUE DE CONTACTO DE CLORO CLORACIÓN: SECUNDARIA: 6 LECHOS DE LODOS REALIZO: REVISO: ' Elaborado por P.S.C., S.A. de C.V. para la Comisión Estatal del Agua y Medio Ambiente (CEAMA). DIBUJO: PLANEACION SISTEMAS Y CONTROL. CE CAJA DE EXCEDENCIAS CDF CAJA DISTRIBUIDORA A FILTROS LSL LECHO DE SECADO DE LODOS Y CONTROL S.A. DE C.V. PLANEACION, SISTEMAS JOJ_PH_01 SIMBOLOGIA NIVELES DE TERRENO NATURAL 883.32 ELEVACIONES EN MSNM Comisión Estatal del Agua y Medio Ambiente \U+220512.2 s TOLVA DE LODOS s TOLVA DE LODOS 1 1 1 1 6 5 4 3 2 1 s 5 6 4 2 3 1 s 1 1 1 1 6 5 4 3 2 1 s 5 6 4 2 3 1 s 1.65 0.7 1.048 REVISO: PROYECTO: DIBUJO: REVISION ING. J. CARLOS RAMIREZ ARQ.RICARDO ACASUSO AUTORIZO I.H.M. ING. PABLO MARTINEZ NEGRETE priv. de cedros no. 71 201 col. alcantarrilla tel. 5425-2579 construcciones s.a de c.v. méxico, d.f. cp .01720 Email racasuso@prodigy.net.mx A 0+257.252 0+153.515 0+280.000 0+260.000 0+240.000 0+220.000 0+200.000 0+180.000 0+160.000 0+140.000 0+120.000 EXISTENTE LLEGADA DE COLECTOR 2,056,205.8997 480,667.3050 171°23'24.16" EST5 340°44'48.50" 96.404 N 19°15'11.50" W 2,056,101.5292 480,686.9189 184°6'0.67" EST4 349°21'24.34" 106.198 N 10°38'35.66" W 2,055,933.8108 480,731.0549 140°6'55.92" EST3 345°15'23.67" 173.429 N 14°44'36.33" W 2,055,830.8106 480,682.7161 150°37'2.06" EST2 25°8'27.75" 113.779 N 25°08'27.75" E 2,055,737.1917 480,551.3519 156°31'53.46" EST1 54°31'25.69" 161.310 N 54°31'25.69" E 2,055,715.6100 480,449.8850 154°0'34.34" GPS-2 77°59'32.22" 103.737 N 77°59'32.22" E 2,055,752.7040 480,300.9180 GPS-1 103°58'57.89" 153.516 S 76°01'02.11" E X Y ANG.INT. VERT. AZIMUT RUMBO DISTANCIA LADO CUADRO DE CONSTRUCCION DEL POLIGONO TOPOGRAFICO GPS-1 GPS-2 EST1 EST2 EST3 EST4 EST5 EST6 EST5 EST4 EST3 EST2 EST1 GPS-2 GPS-2 X=480,449.885 m Y=2'055,715.610 m Z=882.064 m X=480,460 X=480,480 X=480,500 X=480,520 X=480,540 X=480,560 3 9 18 MTS. 0 ESCALA GRAFICA 1.5 882 881 880 880 880 881 881 880 879 879 878 877 880 880 879 881 882 882 882 881 RIO APATLACO 878 pend. 2 % C C pend. 2 % pend. 2 % pend. 2 % C C pend. 2 % pend. 2 % ROTACION ROTACION ROTACION ROTACION FR 01 SP-01 SS-01 SS-02 FR 02 SP-02 CP-01 CBL-02 CBL 01 CBFR-02 CBL-04 CBFR-01 CBL-03 EL-02 EL-01 CB-01 PRET-01 laboratorio informatica oficina director cuarto de maquinas pend. 2 % pend. 2 % DL-01 DL-02 CASETA SOPLADORES FILTRO BANDA CASETA CLORACION TC-01 SUB ESTACION VIGILANCIA Y=2,055,680 Y=2,055,700 Y=2,055,720 Y=2,055,740 Y=2,055,760 Y=2,055,780 Y=2,055,800 CM-01 CM-02 CL-01 5 CBL-05 CBL-06 5 5 5 RS-1 RS-2 RS-3 RS-4 RS-5 RS-6 RS-7 RS-8 RS-9 RS-10 DATOS DE PROYECTO \fVerdana|b0|i0|c0|p34;\H1.929x;Croquis de Localización POBLACION DE PROYECTO (2030) POBLACION ACTUAL (2007) APORTACION (75% DE LA DOTACION) DOTACION PROMEDIO SISTEMA DE TRATAMIENTO FORMULAS COEFICIENTE DE PREVISION NATURALEZA DEL SITIO DE VERTIDO 1.5 HARMON Y MANNING NUEVA PLANTA DE TRAT. FILTROS PERCOLADORES 315 L/H/D 236 L/H/D 36,502 HAB. 32,161 HAB. SISTEMA DE ELIMINACION GASTO MEDIO GASTO MAXIMO INSTANTANEO GASTO MINIMO GASTO MAXIMO EXTRAORDINARIO 358.50 L.P.S. 50.00 L.P.S. 239.00 L.P.S. 100.00 L.P.S. GRAVEDAD CAPACIDAD: 100 L.P.S. DATOS DE LA PLANTA "PROYECTO EJECUTIVO PARA LA CONSTRUCCIÓN DE PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES DE LA LOCALIDAD DE GRAFICA CLAVE: MEDIDAS: REV. FECHA: MUNICIPIO: LOCALIDAD: PLANTA GENERAL DE TUBERIAS APROBO ESCALA: PLANO: PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES MODIFICO MODIFICACIONES FECHA 882 881 880 880 880 881 881 880 879 879 878 877 880 880 879 881 882 882 882 881 SIMBOLOGIA CURVAS DE NIVEL ARBOLES TUBERIA DE FASE SOLIDA TUBERIA DE FASE LIQUIDA LONGITUD DE TUBERIA L=38 m. MODULOS QUE SE CONSTRUIRAN EN LA SEGUNDA ETAPA BANQUETA NUMERO DE MODULOS DOS CAPACIDAD POR MODULO: 50 L.P.S. FR-01/02 FILTRO ROCIADOR CASETA DE SOPLADORES CS-01 CUARTO DE CONTROL DE MOTORES OFICINA Y LABORATORIO CASETA DE VIGILANCIA Y TANQUE DE ESTABILIZACION CARCAMO DE AGUA DE FILTRO BANDA FILTRO BANDA CASETA DE CLORACION DIGESTOR DE LODOS AEROBIO ESPESADOR DE LODOS TANQUE DE CONTACTO DE CLORO SEDIMENTADOR SECUNDARIO CV-01 CCM-08 OFL-01 CAF-01 DL-01/02 FB-01 CC-01 EL-01/02 SS-01/02 TC-01 MEDIDOR PARSHALL CARCAMO DE BOMBEO CAJA PARTIDORA DESARENACION MP-01 CP-01 CB-01 DS-01 S I M B O L O G I A SE-01 SUBESTACION ELECTRICA PLANOS DE REFERENCIA No. DE PLANO T I T U L O SEDIMENTADOR PRIMARIO SP-01/02 CARCAMO DE BOMBEO DE LODOS PRIMARIOS CBLP-01/02 CAJA DE DISTRIBUCION CD-01/02 CBF-01/02 CARCAMO DE BOMBEO DE FILTROS CARCAMO DE BOMBEO DE LODOS SECUNDARIOS CBLS-01/02 CARCAMO DE BOMBEO DE LODOS DEL ESPESADOR CBLE-01/02 REVISO: PROYECTO: DIBUJO: REVISION AUTORIZO A
