Unifamily Electric Drawing DWG Block for AutoCAD

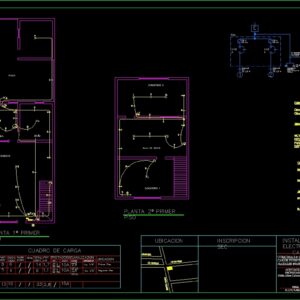

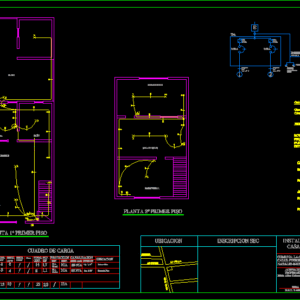

ELCTRIC DRAWING OF UNIFAMILY HOUSING

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Location, inscription sec, home electrical installation, r.u.t .:, firm, commune: the farm, owner acceptance, firm, hilda alisa cabrera avendaño, street: puerto natales, r.u.t .:, sheet of, scale, date: december, installer, raul alej. molina lopez, class: nº, fluorine., cto., port., ench., total, t.d.a., load box, first floor, Location, others, nya, total cent., pot. kw, protation, dif., disy, cond., t.p., canalization, duct, result: circuit: w. circuit w. total: w. w. v, note: materials that require certification for use. meet this requirement., tda, nya t.p., tp. nya ts. nya t.p.p., floor first floor, mm nya bar electrode cw mts t.p.r.e., mm nya, t.p., t.s., earth: earth: rtp: rtp: :: r: log r: ohms, I oval it, second floor, Saint Rose, yard, kitchen, dinning room, bedroom, living room, bedroom, living room, America, I oval it, tda

Raw text data extracted from CAD file:

UBICACION INSCRIPCION SEC INSTALACION ELECTRICA CASA – HABITACIONAL R.U.T.: 2.466.313-2\fPalatino Linotype|b0|i0|c0|p18; FIRMA COMUNA: LA GRANJA ACEPTACION PROPIETARIO FIRMA Hilda Alisa Cabrera Avendaño CALLE: PUERTO NATALES #6409 R.U.T.: 15.435.394 – 1\fPalatino Linotype|b0|i0|c0|p18; LAMINA 1 DE 1 ESCALA 1:50 FECHA: Diciembre 06′ INSTALADOR RAUL ALEJ. MOLINA LOPEZ CLASE: D Nº 15.435.394 – 1\fPalatino Linotype|b0|i0|c0|p18; FLUOR. 2X40W / 4 1 8 2 2 13 10 CTO. PORT. 100W ENCH. 100W 1 TOTAL T.D.A. CUADRO DE CARGA Primer Piso UBICACION / Otros 2,8 23 14 9 1,7 1,1 10A 2,5 NYA 2,5 NYA 10A TOTAL CENT. POT. KW PROTACCION DIF. DISY. COND. mm2 t.p. 1/2″\fVerdana|b0|i0|c0|p34; t.p. 1/2″ CANALIZACION DUCTO d \LCalculos Resultantes:Resultantes: Circuito Nº1: 1700 w. Circuito Nº2: 1100 w. Total: 2800 w. 2800 w. / 220 v.: 12,72 A NOTA: LOS MATERIALES QUE REQUIEREN CERTIFICACION PARA SU USO. CUMPLEN CON ESTE REQUISITO. TDA E 3×2,5mm2 NYA T.P. 1/2″ d 3×2,5mm2 NYA T.P. 1/2″ d TP. 1×2,5mm2 NYA TS. 1×4 mm2 NYA T.P.P. 1/2 d 2 1 1×10 A 1×10 A PLANTA 1º\fPanRoman|b0|i0|c2|p2; PRIMER PISO PLANTA 2º\fPanRoman|b0|i0|c2|p2; PRIMER PISO / 25 A 30 mA \A1;1*2,5 mm NYA ELECTRODO BARRA CW \S5/8;\H1.429x; 1,5 MTS T.P.R.E. \H0.7x;\S3/4;\H1.429x; 1*4 mm NYA T.P. T.S. \LCalculos Tierra:Tierra: \W5.15464; Rtp:\L 65 65 Rtp: 0,86 2,5 x 30 Rs:\L 100 100 Rtp: 2,93 2,5 x 30 \LJabalina :: R: \L100 log e \L 12 12 -1 6,25 x 1,5 0,016 R: 59,66 ohms 15A LO OVALLE / / / 25 A 30 mA / 25 A 30 mA 6 5 25 A 30 mA Segundo Piso SANTA ROSA E b c d a f e g h i j k l m i m l j k c d b e f h g a a 2 1 2 2 3 3 3 2 2 3 2 2 2 3 3 3 3 3 3 3 2 2 3 2 3 2 3 3 2 2 PATIO COCINA BAÑ\fPanRoman|b0|i0|c2|p2;O COMEDOR DORMITORIO 2 SALA DE ESTAR DORMITORIO 1 LIVING AMERICA LO OVALLE TDA
