Workshop For Heavy Equipment Maintenance DWG Full Project for AutoCAD

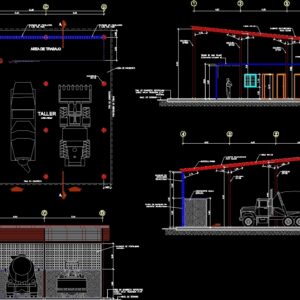

Project workshop for maintenance of heavy machinery, plants and architectural views.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

projects, aparicio henriquez, proy., rev.:, scale :, esc.de plot :, code :, date :, content :, owner :, digitize :, sheet :, ceiling projection, deposit, work area, concrete floor, galvanized sheets for roof, metal mesh enclosure, ground level, hydropneumatic, compressor, room, workshop, pavement slab, workshop and shed construction, workshop architecture, a-a cut, architecture, right side facade, workshop floor, front facade, location diagram, no scale

Raw text data extracted from CAD file:

PROYECTOS APARICIO HENRIQUEZ DIN-A1 Telfs.: (0241) 8 33114\Fromans.shx|c1;3 \Fromans.shx|c0; \Fromans.shx|c1;Cel.: (0416) 7 322578 Dir.:Urb. \Fromans.shx|c0;La Isabelica\Fromans.shx|c1;, \Fromans.shx|c0;Sector 8, Vereda 5, Casa #2\Fromans.shx|c1;, \Fromans.shx|c0;Valencia, E\Fromans.shx|c1;do. Carabobo. e-mail: aparicio\Fromans.shx|c0;tr\Fromans.shx|c1;@\Fromans.shx|c0;cantv.net apariciotr@yahoo.es Escala 1 : 4.00 4.00 4.00 2.50 5.00 5.00 2.50 5.00 5.00 2.00 6.00 2.50 2.20 4.80 5.20 5.60 1.00 1.00 1.00 1.00 1.00 1.15 4.80 5.20 5.60 1.00 1.00 1.00 1.00 6.00 2.50 2.20 1.00 1.15 4.00 4.00 4.00 4.00 4.00 4.00 N±0.00 PROY.: REV.: ESCALA: ESC.DE PLOTEO: CODIGO: FECHA: CONTENIDO: PROPIETARIO: DIGITALIZO: 1 HOJA: de 1 1 1.93 4.85 0.53 2.35 1.35 1.34 1.85 3.00 2.85 1.10 1.00 2.10 2.50 0.50 2.10 2.50 1.10 1.00 3.00 6.24 6.00 2.50 2.20 0.60 0.60 0.60 0.60 12.50 12.00 0.70/2.10 0.70/2.10 0.90/2.10 0.60/2.10 5 5 5 4 3 2 1 5 B A C D 5 5 PROYECCION DE TECHO BLOQUES DE VENTILACION A 2.50 DEL PISO BLOQUES DE VENTILACION A 2.50 DEL PISO BLOQUES DE VENTILACION A 2.50 DEL PISO DEPOSITO AREA DE TRABAJO 1.50/1.10 1.50/1.10 1.00/1.10 0.70/0.40 0.70/0.40 PISO DE CONCRETO PISO DE CONCRETO 5 B A C D 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CORREAS IPN80 LAMINAS GALVANIZADAS PARA TECHO VIGAS IPN100 COLUMNA CP160 COLUMNA CP160 COLUMNA CP160 PARED DE BLOQUES DE CEMENTO 20x40x15cm CERRAMIENTO MALLA METALICA BLOQUES DE VENTILACION 20x40x15cm PISO DE CONCRETO REFORZADO DOBLE MALLA TRUCKSON 4″x4″ e=20cm. NIVEL DE TERRENO 5 5 5 5 5 5 5 5 5 5 5 5 CORREAS IPN80 LAMINAS GALVANIZADAS PARA TECHO VIGAS IPN100 COLUMNA CP160 COLUMNA CP160 COLUMNA CP160 PARED DE BLOQUES DE CEMENTO 20x40x15cm CERRAMIENTO MALLA METALICA BLOQUES DE VENTILACION 20x40x15cm PISO DE CONCRETO REFORZADO DOBLE MALLA TRUCKSON 4″x4″ e=20cm. NIVEL DE TERRENO 5 5 5 4 3 2 1 5 5 5 4 3 2 1 HIDRONEUMATICO COMPRESOR N±0.00 N±0.00 A A HABITACION PISO DE CONCRETO REFORZADO DOBLE MALLA TRUCKSON 4″x4″ e=20cm. NIVEL DE TERRENO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 COLUMNAS CP160 COLUMNAS CP160 TALLER AREA=150m² 5 5 1.00/1.10 BLOQUES DE VENTILACION h=2.20m TECHO DE HAB. PLANO (LOSACERO CALIBRE 6) TECHO DE DEPOSITO ENREJADO (PARA SEGURIDAD) LOSA DE PAVIMENTO Construcción de Taller y Caseta Arquitectura de Taller 1 : 50 A-2 1 : 1 1 1 Corte A – A Arquitectura 50 Fachada Lateral Derecha Arquitectura 50 Planta de Taller Arquitectura 50 Fachada Frontal Arquitectura 50 N TALLER Diagrama de Ubicación Sin Escala Area de Construcción Taller = 153.95 m²
