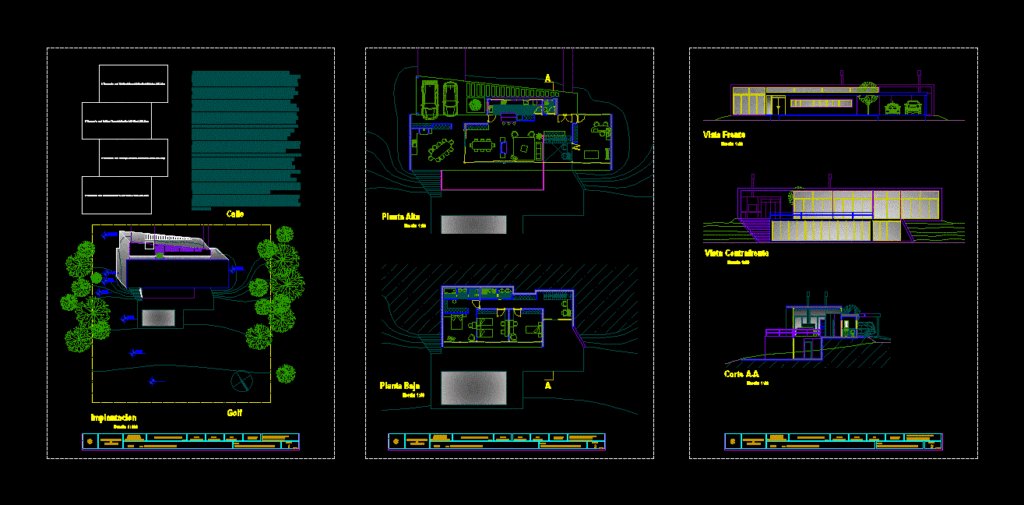

Detached House Half Buried DWG Block for AutoCAD

Detached house for 4-6 people on two levels located on a large sunken compared to golf; in a neighborhood – residential park

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

street, implantacion, golf, lamina nº, student :, single-family house in Sierra de los Padres, subject:, holder:, jakubowicz, roberto, adjunto:, lopez rivas, jose l., national university, mar del plata, faculty of, architecture, urbanism and design, jtp:, machado, nestor, corina, alfredo, ground floor, upper floor, view of the building, front view, assistant adscripto: marino, francisco, aa court, assistant adscripto: jakubowicz, maia

Raw text data extracted from CAD file:

40 60 80 100 120 140 160 180 200 220 240 20 Calle Implantacion Escala 1:100 Golf LAMINA Nº ALUMNO: 2010 DISEÑO ARQUITECTONICO 1 “C” Vivienda unifamiliar en Sierra de los Padres TEMA : TP # 2 TITULAR : JAKUBOWICZ, Roberto Adjunto : LOPEZ RIVAS, Jose L. Biagioni Candan, Juan Esteban MAT.: 8711 2 UNIVERSIDAD NACIONAL DE MAR DEL PLATA FACULTAD DE ARQUITECTURA URBANISMO Y DISEÑO J.T.P : MACHADO, Nestor Ayudante de 1ra. : CORINA, Alfredo Escala 1:50 LAMINA Nº ALUMNO: 2010 DISEÑO ARQUITECTONICO 1 “C” Vivienda unifamiliar en Sierra de los Padres TEMA : TP # 2 TITULAR : JAKUBOWICZ, Roberto Adjunto : LOPEZ RIVAS, Jose L. Biagioni Candan, Juan Esteban MAT.: 8711 1 UNIVERSIDAD NACIONAL DE MAR DEL PLATA FACULTAD DE ARQUITECTURA URBANISMO Y DISEÑO J.T.P : MACHADO, Nestor Ayudante de 1ra. : CORINA, Alfredo Escala 1:50 Planta Baja Escala 1:50 A 40 60 80 100 120 140 160 180 200 220 240 20 Planta Alta Escala 1:50 A Vista Contrafrente Escala 1:50 Vista Frente Escala 1:50 LAMINA Nº ALUMNO: 2010 DISEÑO ARQUITECTONICO 1 “C” Vivienda unifamiliar en Sierra de los Padres TEMA : TP # 2 TITULAR : JAKUBOWICZ, Roberto Adjunto : LOPEZ RIVAS, Jose L. Ayudantes de 2da. : COTTURA BOSCH, Mariano Ayudante adscripto : MARINO, Francisco Biagioni Candan, Juan Esteban MAT.: 8711 3 UNIVERSIDAD NACIONAL DE MAR DEL PLATA FACULTAD DE ARQUITECTURA URBANISMO Y DISEÑO J.T.P : MACHADO, Nestor Ayudante de 1ra. : CORINA, Alfredo Escala 1:50 Corte A-A Escala 1:50 Ayudante adscripto : JAKUBOWICZ, Maia Ayudantes de 2da. : COTTURA BOSCH, Mariano Ayudante adscripto : MARINO, Francisco Ayudante adscripto : JAKUBOWICZ, Maia Ayudantes de 2da. : COTTURA BOSCH, Mariano Ayudante adscripto : MARINO, Francisco Ayudante adscripto : JAKUBOWICZ, Maia -2.50 -2.00 -1.50 -1.00 -0.50 +0.50 +/- 0.00 La casa fue proyectada para un matrimonio con tres hujos. Se encuentra emplazada en un tereno de 43,30mts x 43,3mts en Sierra de los Padres, a unos 15 minutos de Mar del Plata por la autovia 226. El terreno posee una leve pendiente que salva 3 mts de altura. Apoyado sobre el golf hacia el norte y sobre el campo hacia el sur ofreciendo vistas muy ricas mas particularmente hacia el norte. Por esa razon, la casa presenta una fachada mucho mas protegida y cerrada que el contrafrente, casi transparente.Se accede por la planta alta de la viviendo, a nivel 0 donde se encuentra la zona publica y de servivios (cocina-toilette). Un elemento continuo de hormigon hace de techo y 2 de las paredes laterales. Los muros restantes desaparecen para dar lugar a amplios ventanales en el contrafrente, y a la zona de servicios nucleada en un volumen de hormigon. Tambien, este gran elemento contiuo aloja la cochera y justo a continuacion de esta y separada por un volumen de servicio (placares-parrilla-mesadas) se encuentra el quincho, en directa relacion con el comedor, y con posibilidad de integrarse a esta gracias a los grandes ventnales telescopicos. La planta baja planta baja se encuetra el guardacoches, un generoso quimcho con parrilla y algunos armarios y la entrada con su respectivo hall por el cual se accede al estudio, articulado a la casa pero independiente a la vez de esta, a un pequeño toilette, y a las escaleras. Estas conducen a un segundo hall mas privado en forma de pasillo ancho, en cuyo final podemos descubrir un estar-comdor con una importante expanciom: un patio sin techo separado del interior de la casa por una ventana corrida telescopica de piso a techo. Hacia el otro lado del final del hall, esta la parte privada, con tres habitaciones mirando al golf por un lado, y las zonas humedas de espladas al sur. Solo la habitacion de los chicos da directamente hacia la expancion del estar-comedor, mientras que la habitacion principal posee un generoso vestidor y un baño propio, dandole total privacidad. En el techo, aprobechando la superficie que este ofrece, se intalo un solarium o patio de servicio, segun necesidad, al cual se le agrego un reparo envolvente de los vientos frios del sur, dejando todas la visuales hacia el golf.
