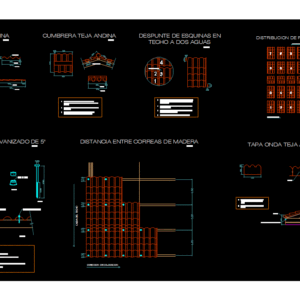

Details Andean Tile DWG Detail for AutoCAD

Details Andean Tile DWG Detail for AutoCAD

elevations; Details; measures and directions

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

positioning address, roof fall, ridges, mm. of slack, wave cover, andean tile, esc, total width, useful width, total length, long useful, Andean tile ridge, esc, total width, useful width, overlap, andean tile wave cap, esc, positioning address, andean tile, wood strap, wood truss, plate distribution, esc, corners corner in, esc, gabled roof, to. the blunting is necessary to achieve better hermeticity in the encounter of plates to avoid in the entrance of the wind the rain. b. the cut will have m. of width a length equal to the longitudinal overlap: m. c. the blasting should be done with a low speed abrasive disk saw blade. d. if using abrasive disc, wear protective mask., to. the ridge tile is composed of articulated pieces: top fits any slope of the roof. b. the location of the fasteners will be the same as for the irons. c. important: consider m. of overlap respecting the sepración between axes of wood straps m., to. the Andean tile wave cover covers the waves of achieving a better frontal shot. b. fixing with galvanized screws of length., Galvanized screw of length, wave cover, Galvanized screw of length, overlap, wave slang, galvanized strip of, esc, base cover, galvanized stripper, esc, to. for fixing the iron on a wooden belt. b. a stripper per plate is placed on the crest of the wave. c. the drilling will be done with low speed electric manual drill bit. d. Do not key the iron. and. the diameter of the perforation should be once a half greater than the diameter of the jackhammer. F. the plastic washer should rotate a manual effort., roof fall, positioning address, distance between wood straps, esc

Raw text data extracted from CAD file:

0.69 0.72 0.07 0.14 0.125 0.006 1.00 1.00 1.00 0.14 0.14 0.14 0.14 0.07 0.03 0.72 0.14 1.14 0.03 0.03 0.30 0.68 0.14 0.35 0.20 0.38 0.14 0.060 0.14 0.03 0.14 1.14 0.72 0.69 0.03 1.00 0.72 0.72 0.69 5 1 3 5 7 2 4 6 8 7 5 3 1 8 6 4 2 DIRECCION DE COLOCACION CAIDA DEL TECHO CAIDA DEL TECHO CUMBRERAS 5 5 5 5 1 2 3 4 5 a 10 mm. de holgura 5 5 5 5 5 5 mm (espesor) 5 5 5 5 5 5 5 5 5 5 5 5 5 TAPA ONDA TEJA ANDINA ESC 1/20 Ancho total Ancho util Largo total Largo util CUMBRERA TEJA ANDINA ESC 1/20 Ancho total Ancho util 5 5 5 5 0.14 m de Traslape TAPA ONDA TEJA ANDINA ESC 1/20 5 DIRECCION DE COLOCACION Teja Andina Correa de madera de 2" x 3" Tijeral de madera DISTRIBUCION DE PLANCHAS ESC 1/50 DESPUNTE DE ESQUINAS EN ESC 1/20 TECHO A DOS AGUAS a. El despunte es necesario para lograr mejor hermeticidad en el encuentro de 4 planchas y evitar en lo posible, el ingreso del viento y la lluvia. b. El corte tendra 0.03 m. de ancho y un largo igual al traslape longitudinal: 0.14 m. c. El despunte debe hacerse con una sierra de arco o sierra de disco abrasivo de baja velocidad. d. En caso de usar disco abrasivo use máscara protectora. a. La cumbrera Teja Andina, está compuesta por 02 piezas articuladas: superior e inferior, se adapta a cualquier inclinación del techo. b. La ubicación de los elementos de fijación será la misma que para las planchas. c. Importante: Considerar 0.14 m. de traslape y respetar la sepración entre ejes de correas de madera a 1.00 m. a. La Tapa Onda Teja Andina cubre las ondas de la plancha, logrando un mejor remate frontal. b. Fijación con tornillos galvanizados de 2" de longitud. TORNILLO GALVANIZADO DE 2" DE LONGITUD TAPA ONDA TORNILLO GALVANIZADO DE 2" DE LONGITUD 5 0.14 m de Traslape Tirafón en 1era. Onda Tirafón en 1era. Onda TIRAFON GALVANIZADO DE 5" ESC 1/10 5 5 5 Base y tapa Tirafón galvanizado ESC 1/10 ESC 1/2 ESC 1/2 ESC 1/10 a. Para fijación de la plancha en correa de madera. b. Se coloca un tirafón por plancha en la cresta de la 1era. onda. c. La perforación se hará con broca de acción manual o eléctrica de baja velocidad. d. No clave la plancha. e. El diámetro de la perforación deberá ser una vez y medio mayor que el diámetro del tirafón. f. La arandela plástica debe girar a un esfuerzo manual. 5 5 5 CAIDA DEL TECHO DIRECCION DE COLOCACION DISTANCIA ENTRE CORREAS DE MADERA ESC 1/20 5 5 5 5

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Plastic, Wood
Measurement Units
Footprint Area
Building Features
Tags	andean, autocad, barn, cover, dach, descriptions, DETAIL, details, directions, DWG, elevations, hangar, lagerschuppen, Measures, roof, shed, structure, terrasse, tile, tiles, toit
