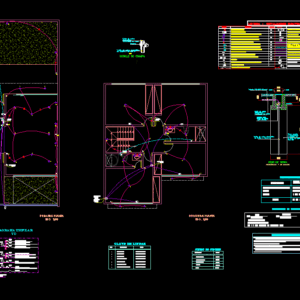

Electrical systems in a two story house ,Complete project with diagrams and schematics

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

First floor esc., Second floor esc., S.h., symbol, .sc, description, symbol, Legend electrical installations, In-floor conduit for telephone, Number of drivers, Matrix tv. cable, diferential switch. instant, Circuit built-in ceiling for doorbell, TV antenna output, Grounding well, pass box, Main feeder, Telephone interconnection box, Bipolar switch with amp fuses, Exit to intercom, Duct embedded in ceiling for tv line. cable, Intercomputer with intercom, Dvd box, button, accountant, Outlet for electric range cooker, thermomagnetic switch, Double simple iterruptor, Outlet for electric therma with grounding, Three-way switch commutation, Switchboard, Junction box on the wall, Single-phase socket with ground line, Concealed appliance in the ceiling. Spot light, Outlet for wall bracket artefact, Outlet for artifact on ceiling light center, description, Tw except indication, Built-in wall pipe with, Tw unless indicated, Wall-mounted tubing with, .sc, .sc, By ceiling, Pvc, By ceiling, Pvc, Low phone, Pvc, Come phone, Cable comes, Come phone, Pvc, goes up, Pvc, comes, Pvc, Earth well, Staple for, Copper wire, electrolytic, Copper rod, Cu desn, Electrolytic copper rod, Connector, Compacted, Sieved earth, Thor gel, Additive dose, Treated with, pipeline, Ohms resistance, Conductors: electrolytic copper with insulation of thermoplastic material resistant to, Technical specifications, Boards: embedded in cold rolled iron with distribution with automatic switches, The ducts for the installation of the general lighting network will be pvc. from, Accessories: for outputs such as antenna pushbutton of seran, In addition, differential switches must be installed for each calibrated ampere, Boxes: standard galvanized iron seran, Similar to those of the avant domino series of ticino, Of the minimum diameter, Retardant type tw. Driver will be used as minimum of will have a different color for each phase, Earth well: calibrated between ohms, driver, Black force, Red force, color code, color, Blue strength, White, green, phase, neutral, Earth, Copper wire, Staple detail, Grampa, Cu desn, Electrolytic copper rod, Mm, electrolytic, Line key, Pvc mm sel, Duct, Coaxial cable tv, telephone cable, kind, driver, Pvc mm sel, Intercom cable, Format:, First floor esc., Second floor esc., S.h., symbol, .sc, description, symbol, Legend electrical installations, In-floor conduit for telephone, Number of drivers, Matrix tv. cable, diferential switch. instant, Circuit built-in ceiling for doorbell, TV antenna output, Grounding well, pass box, Main feeder, Telephone interconnection box, Bipolar switch with amp fuses, Exit to intercom, Duct embedded in ceiling for tv line. cable, Intercomputer with intercom, Dvd box, button, accountant, Outlet for electric range cooker, thermomagnetic switch, Double simple iterruptor, Outlet for electric therma with grounding, Three-way switch commutation, Switchboard, Junction box on the wall, Single-phase socket with ground line, Concealed appliance in the ceiling. Spot light, Outlet for wall bracket artefact, Outlet for artifact on ceiling light center, description, Tw except indication, Built-in wall pipe with, Tw unless indicated, Wall-mounted tubing with, .sc, By ceiling, Pvc, By ceiling, Pvc, Low phone, Pvc, Come phone, Cable comes, Come phone, Pvc, goes up, Pvc, comes, Pvc, Earth well, Staple for, Copper wire, electrolytic, Copper rod, Cu desn, Electrolytic copper rod, Connector, Compacted, Sieved earth, Thor gel, Additive dose, Treated with, pipeline, Ohms resistance, Copper wire, Staple detail, Grampa, Cu desn, Electrolytic copper rod, Mm, electrolytic, Format:, kitchen, Therma, Cne recommendation, description, power, Installed, Load board, total, Amp., Cos, M.d., Pure non resistive circuit, Main feeder current, Pvc mm, Comes from seal, Lighting level, Pvc mmø, reservation, Nm., Lighting level, Level outlets, Pvc mmø, Level outlets, kitchen, factor of, demand, Maximum, demand, Therma, Pvc, Pvc mmø, Collector, Earth, Conductors: electrolytic copper with insulation of thermoplastic material resistant to, Technical specifications, Boards: embedded in cold rolled iron with distribution with automatic switches, The ducts for the installation

Raw text data extracted from CAD file:

1 2 3 4 5 6 PRIMERA PLANTA ESC. 1/50 SEGUNDA PLANTA ESC. 1/50 7 1 2 3 4 5 6 7 9 11 12 13 14 15 S.H. SIMBOLO .S/S2 .SC h=s.n.p.t. 0.40 0.40 0.40 0.40 DESCRIPCION SIMBOLO h=s.n.p.t. LEYENDA : INSTALACIONES ELECTRICAS CONDUCTO EMBUTIDO EN EL PISO PARA TELEFONO NUMERO DE CONDUCTORES MATRIZ TV. CABLE INTERRUPTOR DIFERENCIAL. 30 m A, INSTANTANEO CIRCUITO EMBUTIDO EN TECHO PARA TIMBRE SALIDA PARA ANTENA DE TELEVISION POZO DE TOMA A TIERRA CAJA DE PASO (CP) ALIMENTADOR PRINCIPAL CAJA DE INTERCONEXION TELEFONICA INTERRUPTOR BIPOLAR CON FUSIBLES 2 X 15 Amp. 0.70 1.40 1.40 2.00 1.40 TV 2.00 2.00 1.80 0.40 1.10 SALIDA PARA TELEFONO / INTERCOMUNICADOR 0.60 CONDUCTO EMBUTIDO EN TECHO PARA LINEA TV. CABLE INTERCOMUCICADOR CON PORTERO ELECTRICO CAJA PARA DITROICO PULSADOR P CONTADOR WATT-HORA SALIDA PARA COCINA ELECTRICA CON TOMA A TIERRA INTERRUPTOR TERMOMAGNETICO ITERRUPTOR SIMPLE / DOBLE SALIDA PARA THERMA ELECTRICA CON TOMA A TIERRA INTERRUPTOR DE TRES VIAS COMMUTACION TABLERO DE DISTRIBUCION CAJA DE PASO Y EMPALME EN LA PARED TOMACORRIENTE MONOFASICO CON LINEA A TIERRA TOMACORRIENTE MONOFASICO CON LINEA A TIERRA ARTEFACTO EMPOTRADO EN EL TECHO. SPOT LIGHT SALIDA PARA ARTEFACTO EN LA PARED BRAQUETE SALIDA PARA ARTEFACTO EN EL TECHO O CENTRO DE LUZ DESCRIPCION 2x2.5mm² TW 20mmd PVC-SEL , SALVO INDICACION TUBERIA EMPOTRADA EN PISO O PARED CON 2x2.5mm² TW EN 20mmd PVC-SEL , SALVO INDICACION TUBERIA EMPOTRADA EN TECHO O PARED CON KW-h T T T T 8 10 P P .SC .SC .S .S2 .S .SC .SC .S2 .S3 .S2 .S .S .S .S .S .S .S .S .S2 .S .S .S TV TV TV TV por techo PVC 3/4 por techo PVC 3/4 Baja telefono PVC 3/4 Viene telefono Viene cable Viene telefono PVC 3/4 Sube C3 PVC 3/4 C1 C2 C6 Viene C3 PVC 3/4 KW-h POZO DE TIERRA \A1;0.30 0.90 Grampa para Cable de cobre electrolitico de 2.40m x 16mm Ø (Ver detalle) varilla de cobre 1x10Tmm2 CU DESN Varilla de cobre electrolitico \A1;0.40 0.50 conector \A1;2.35 \A1;2.90 y compactada Tierra cernida Thor Gel 2 dosis de aditivo y tratada con \A1;0.30 \A1;0.40 0.05 Tuberia PVC-SAP-20mmd 0.05 RESISTENCIA = 25 OHMIOS 1.- CONDUCTORES: SERAN DE COBRE ELECTROLITICO (99% DE CONDUCTIBILIDAD) CON AISLAMIENTO DE MATERIAL TERMOPLASTICO RESISTENTE A LA HUME- ESPECIFICACIONES TECNICAS 5.- TABLEROS: DE EMPOTRAR DE FIERRO LAMINADO EN FRIO (METALICO), CON DISTRIBUCION MONOFASICA, CON INTERRUPTORES AUTOMATICOS 2.- LOS DUCTOS PARA LA INSTALACION DE LA RED DE ALUMBRADO GENERAL (ILUMINACION Y TOMACORRIENTES) SERAN DE PVC. (CLORURO DE POLIVINILO) 4,- ACCESORIOS: PARA LAS SALIDAS TALES COMO INTERRUPTORES, TOMACORRIENTES, PULSADOR DE TIMBRE, ANTENA DE TV.,TELEFONOS, ETC., SERAN TERMOMAGNETICOS; ADEMAS SE DEBERA INSTALAR INTERUPTORES DIFERENCIALES PARA CADA CIRCUITO, CALIBRADOS A 30 MILI AMPERIOS 3.- CAJAS: SERAN DE FIERRO GALVANIZADO STANDARD SIMILARES A LOS DE LA SERIE AVANT - DOMINO DE TICINO DEL TIPO LIVIANO (L). DIAMETRO MINIMO = 20mm (3/4") C PVC-L. DAD Y RETARDANTE AL FUEGO, TIPO TW. SE UTILIZARA CONDUCTOR COMO MINIMO DE 2.5 mm2 Y TENDRAN UN COLOR DIFERENTE PARA CADA FASE 6.- POZO A TIERRA: SERA CALIBRADO ENTRE 5 Y 10 OHMIOS CONDUCTOR NEGRO - FUERZA ROJO - FUERZA CODIGO DE COLORES COLOR AZUL - FUERZA BLANCO VERDE FASE S FASE R FASE T NEUTRO TIERRA Cable de cobre DETALLE DE GRAMPA Grampa 1x10Tmm2 CU DESN Varilla de cobre electrolitico de 2.50m x 16 mm Ø electrolitico 2x40 A CLAVE DE LINEAS 2x4+4(T) mm² TW-C PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL DUCTO Cable coaxial p/ TV t v Cable telefonico d 4x2,5 mm² TW c b a 3x2,5 mm² TW 2x2,5 mm² TW TIPO CONDUCTOR PVC 20 mm Ø SEL i Cable de intercomunicador FORMATO A1 ESC: 1/50 1 2 3 4 5 6 PRIMERA PLANTA ESC. 1/50 SEGUNDA PLANTA ESC. 1/50 7 1 2 3 4 5 6 7 9 11 12 13 14 15 S.H. SIMBOLO .S/S2 .SC h=s.n.p.t. 0.40 0.40 0.40 0.40 DESCRIPCION SIMBOLO h=s.n.p.t. LEYENDA : INSTALACIONES ELECTRICAS CONDUCTO EMBUTIDO EN EL PISO PARA TELEFONO NUMERO DE CONDUCTORES MATRIZ TV. CABLE INTERRUPTOR DIFERENCIAL. 30 m A, INSTANTANEO CIRCUITO EMBUTIDO EN TECHO PARA TIMBRE SALIDA PARA ANTENA DE TELEVISION POZO DE TOMA A TIERRA CAJA DE PASO (CP) ALIMENTADOR PRINCIPAL CAJA DE INTERCONEXION TELEFONICA INTERRUPTOR BIPOLAR CON FUSIBLES 2 X 15 Amp. 0.70 1.40 1.40 2.00 1.40 TV 2.00 2.00 1.80 0.40 1.10 SALIDA PARA TELEFONO / INTERCOMUNICADOR 0.60 CONDUCTO EMBUTIDO EN TECHO PARA LINEA TV. CABLE INTERCOMUCICADOR CON PORTERO ELECTRICO CAJA PARA DITROICO PULSADOR P CONTADOR WATT-HORA SALIDA PARA COCINA ELECTRICA CON TOMA A TIERRA INTERRUPTOR TERMOMAGNETICO ITERRUPTOR SIMPLE / DOBLE SALIDA PARA THERMA ELECTRICA CON TOMA A TIERRA INTERRUPTOR DE TRES VIAS COMMUTACION TABLERO DE DISTRIBUCION CAJA DE PASO Y EMPALME EN LA PARED TOMACORRIENTE MONOFASICO CON LINEA A TIERRA TOMACORRIENTE MONOFASICO CON LINEA A TIERRA ARTEFACTO EMPOTRADO EN EL TECHO. SPOT LIGHT SALIDA PARA ARTEFACTO EN LA PARED BRAQUETE SALIDA PARA ARTEFACTO EN EL TECHO O CENTRO DE LUZ DESCRIPCION 2x2.5mm² TW 20mmd PVC-SEL , SALVO INDICACION TUBERIA EMPOTRADA EN PISO O PARED CON 2x2.5mm² TW EN 20mmd PVC-SEL , SALVO INDICACION TUBERIA EMPOTRADA EN TECHO O PARED CON KW-h T T T T 8 10 .SC .S .S T T T T T T T T T T T P T T T T T T T T T T T T T T P TV TV TV TV T por techo PVC 3/4 por techo PVC 3/4 Baja telefono PVC 3/4 Viene telefono Viene cable Viene telefono PVC 3/4 Sube C5 PVC 3/4 C6 C4 Viene C5 PVC 3/4 KW-h POZO DE TIERRA \A1;0.30 0.90 Grampa para Cable de cobre electrolitico de 2.40m x 16mm Ø (Ver detalle) varilla de cobre 1x10Tmm2 CU DESN Varilla de cobre electrolitico \A1;0.40 0.50 conector \A1;2.35 \A1;2.90 y compactada Tierra cernida Thor Gel 2 dosis de aditivo y tratada con \A1;0.30 \A1;0.40 0.05 Tuberia PVC-SAP-20mmd 0.05 RESISTENCIA = 25 OHMIOS Cable de cobre DETALLE DE GRAMPA Grampa 1x10Tmm2 CU DESN Varilla de cobre electrolitico de 2.50m x 16 mm Ø electrolitico 2x40 A FORMATO A1 ESC: 1/50 T T T T T T Cocina Therma Recomendacion CNE (200m2) DESCRIPCION 0.80 6 000 w. 4 800 w. 2 000 w. 1.00 2 000 w. 10 216 w. POTENCIA 0.80 INSTALADA 4 270 w. 3 416 w. CUADRO DE CARGAS TOTAL 12 270 w. 0.82 198 1 x 220 x 0.9 I = I = 10 216 I = 51.59 Amp. K x V x Cos Ø I = M.D. 10 216 w. K = 1(Monofásico) V = 220 V(Monofásico) COS d = 0.9 Circuito No Resistivo Puro INTENSIDAD DE ALIMENTADOR PRINCIPAL PVC 25 mm Ø P VIENE DE SEAL C3 C2 ALUMBRADO 1º NIVEL 2 x 2.5 mm2 - PVC 20 mmØ L C1 2x15A KW RESERVA 2 x 10 mm2 + T(10 MM2) TD DIAGRAMA UNIFILAR 2x15A 2x15A ALUMBRADO 1º NIVEL ALUMBRADO 2º NIVEL C6 C5 TOMACORRIENTES 1º NIVEL 2 x 4mm2 + 1 x 4mm2 (T) PVC 20 mmØ L C4 2x20A 2x20A 2x30A TOMACORRIENTES 1º NIVEL COCINA FACTOR DE DEMANDA MAXIMA DEMANDA THERMA 2 x 2.5 mm2 + 25mm2 (T), PVC 20mm Ø L 2 x 2.5 mm2 - PVC 20 mmØ L 2 x 2.5 mm2 - PVC 20 mmØ L 2 x 4mm2 + 1 x 4mm2 (T) PVC 20 mmØ L 2 x 6mm2 + 6mm2 (T) PVC 25 mmØ P 30 m A 30 m A 30 m A 30 m A 2x15A C7 30 m A 2x40A COLECTOR DE TIERRA 1.- CONDUCTORES: SERAN DE COBRE ELECTROLITICO (99% DE CONDUCTIBILIDAD) CON AISLAMIENTO DE MATERIAL TERMOPLASTICO RESISTENTE A LA HUME- ESPECIFICACIONES TECNICAS 5.- TABLEROS: DE EMPOTRAR DE FIERRO LAMINADO EN FRIO (METALICO), CON DISTRIBUCION MONOFASICA, CON INTERRUPTORES AUTOMATICOS 2.- LOS DUCTOS PARA LA INSTALACION DE LA RED DE ALUMBRADO GENERAL (ILUMINACION Y TOMACORRIENTES) SERAN DE PVC. (CLORURO DE POLIVINILO) 4,- ACCESORIOS: PARA LAS SALIDAS TALES COMO INTERRUPTORES, TOMACORRIENTES, PULSADOR DE TIMBRE, ANTENA DE TV.,TELEFONOS, ETC., SERAN TERMOMAGNETICOS; ADEMAS SE DEBERA INSTALAR INTERUPTORES DIFERENCIALES PARA CADA CIRCUITO, CALIBRADOS A 30 MILI AMPERIOS 3.- CAJAS: SERAN DE FIERRO GALVANIZADO STANDARD SIMILARES A LOS DE LA SERIE AVANT - DOMINO DE TICINO DEL TIPO LIVIANO (L). DIAMETRO MINIMO = 20mm (3/4") C PVC-L. DAD Y RETARDANTE AL FUEGO, TIPO TW. SE UTILIZARA CONDUCTOR COMO MINIMO DE 2.5 mm2 Y TENDRAN UN COLOR DIFERENTE PARA CADA FASE 6.- POZO A TIERRA: SERA CALIBRADO ENTRE 5 Y 10 OHMIOS CONDUCTOR NEGRO - FUERZA ROJO - FUERZA CODIGO DE COLORES COLOR AZUL - FUERZA BLANCO VERDE FASE S FASE R FASE T NEUTRO TIERRA CLAVE DE LINEAS 2x4+4(T) mm² TW-C PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL PVC 20 mm Ø SEL DUCTO Cable coaxial p/ TV t v Cable telefonico d 4x2,5 mm² TW c b a 3x2,5 mm² TW 2x2,5 mm² TW TIPO CONDUCTOR PVC 20 mm Ø SEL i Cable de intercomunicador Cocina Therma Recomendacion CNE (200m2) DESCRIPCION 0.80 6 000 w. 4 800 w. 2 000 w. 1.00 2 000 w. 10 216 w. POTENCIA 0.80 INSTALADA 4 270 w. 3 416 w. CUADRO DE CARGAS TOTAL 12 270 w. 0.82 198 1 x 220 x 0.9 I = I = 10 216 I = 51.59 Amp. K x V x Cos Ø I = M.D. 10 216 w. K = 1(Monofásico) V = 220 V(Monofásico) COS d = 0.9 Circuito No Resistivo Puro INTENSIDAD DE ALIMENTADOR PRINCIPAL PVC 25 mm Ø P VIENE DE SEAL C3 C2 ALUMBRADO 1º NIVEL 2 x 2.5 mm2 - PVC 20 mmØ L C1 2x15A KW RESERVA 2 x 10 mm2 + T(10 MM2) TD DIAGRAMA UNIFILAR 2x15A 2x15A ALUMBRADO 1º NIVEL ALUMBRADO 2º NIVEL C6 C5 TOMACORRIENTES 1º NIVEL 2 x 4mm2 + 1 x 4mm2 (T) PVC 20 mmØ L C4 2x20A 2x20A 2x30A TOMACORRIENTES 1º NIVEL COCINA FACTOR DE DEMANDA MAXIMA DEMANDA THERMA 2 x 2.5 mm2 + 25mm2 (T), PVC 20mm Ø L 2 x 2.5 mm2 - PVC 20 mmØ L 2 x 2.5 mm2 - PVC 20 mmØ L 2 x 4mm2 + 1 x 4mm2 (T) PVC 20 mmØ L 2 x 6mm2 + 6mm2 (T) PVC 25 mmØ P 30 m A 30 m A 30 m A 30 m A 2x15A C7 30 m A 2x40A COLECTOR DE TIERRA T T T Sube C7 THERMA C7 Viene C7 THERMA P .S h h i h i p p r t t prt m m o o mo l l l a a a a a k k k b b b c c g g v ve e e e e e e c c f f k k m t t tm p p j j j u u r r r g g y y y d d x x
