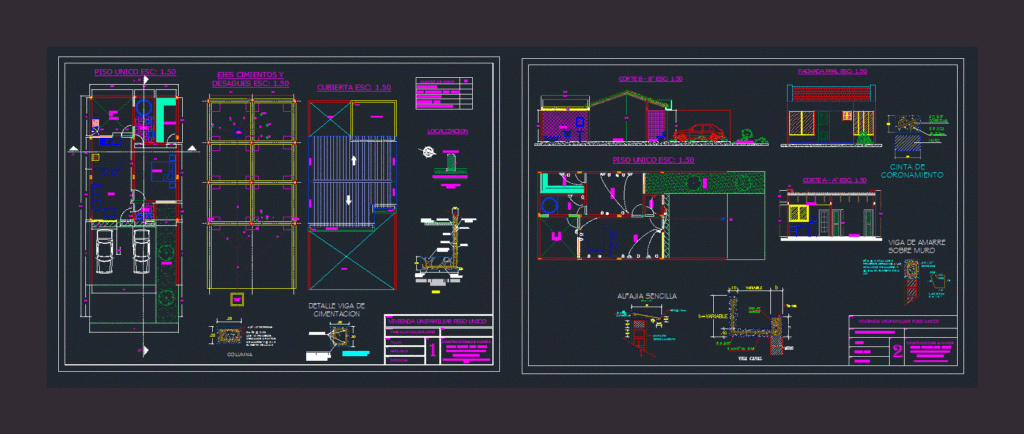

Housing Project DWG Full Project for AutoCAD

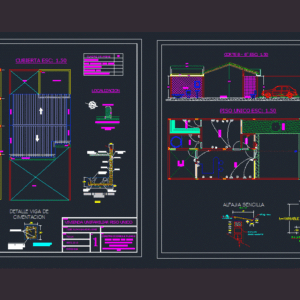

CUTS; FACHADAS; PLANT STRUCTURES

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

supplies, finished floor, finished floor, supplies, waste, drain, meson, countertop, column, detail foundation beam, detail of column and corner shoe, floor tile, wall, variable, beam, mooring, beam channel, vn- nn, crowning tape, simple alfajia, mooring beam on wall, bathroom, walk-in closet, bedroom, garden, clothing court, room, bnra, canal plate, alfagia, table of areas, lot area, single floor built area, area total free, occupation lot, construction index, project, owner, review, city, map, drawing, date, scale, single-family housing, single floor, jose julian salazar lopez, tulua, indicated, johnny alfredo amar florez, remodeling plans, corridas, ribbon, crowning, antejardin, kitchen, room reblujo

Raw text data extracted from CAD file:

4 No 5 Corridos Estribos No.3 c/ .15 7 3,25 1,55 1,6 17,5 3 2,5 4,05 5 2 0,25 1 1,55 1,6 3,3 0,3 3 4,5 1,35 5 2,5 5,1 0,7 0,65 0,7 0,4 0,9 1,65 0,9 4,15 0,7 0,75 0,7 PEND.=35% 0.90 1.20 0.35 2.40 RP 5 -13.03320633088859 -13.03320633088859 -13.03320633088859 2,5 0,89 0,4 0,1 2,15 3,64 20,3 cm Supplies 6 in 15,2 cm Finished floor Piso terminado 8 in Abastos 18 in 7/8 48,0 cm 23,3 cm 3/16 9 in 7/8 26 in 68,2 cm : Waste Desague C/L of outlet Finished floor Piso terminado 4 in Abastos Supplies Desague Waste : 3/4 17 in 45,0 cm 55,0 cm 21 in 5/8 10.2 cm : 00.0 in 79 cm 48.3 cm 19 in Meson Countertop 4 in 10.2 cm 2,5 2,5 S 2 S 1 S C S 3 TV .30 4 O 1/2″CORRIDAS COLUMNA E= #3 @ 0.05 LOS 10 PRIMEROS CERCANOS A PUNTOS DE AMARRE Y @ 0.15 EL RESTO DE LA LUZ .20 .30 .30 4#4CORRIDAS E#2@8cm cercanos a los apoyos y @ 15 cm en el resto de la luz DETALLE VIGA DE CIMENTACION Recubrimiento de 3cm en concreto de 3000 PSI 0.3500000000000227 1.0 0.0500000000000114 Esc 1:3 Viga de cimentacion 15*25 cm DETALLE DE COLUMNA Y ZAPATA ESQUINERA 40% de piedra, 60% concreto 4#4Corridas Contrapiso en concreto E=5cm Piso en baldosa E#3@7cm Solado de limpieza E=5cm 9#4@10cm L=110cm 4#4Corridas E#3@7cm 0.1499999999999773 0,35 1 0,05 0,15 h MURO 5 VARIABLE 5 5 h=VARIABLE VIGA DE AMARRE VIGA CANAL 5 \U+2205 3/8″ E ø1/4″ Co. 0.15 Vn-nn .10 VARIABLE b .10 h=VARIABLE 5 5 5 5 5 CINTA DE CORONAMIENTO E#2@15cm \A1;3 d \S3#8; CORRIDAS ALFAJIA SENCILLA .25 Esc 1:5 E# 3 @ 0.07cm LOS 5 PRIMEROS CERCANOS A LAS COLUMNAS DE AMARRE, Y @15cm EN EL RESTO DE LA LUZ 4 D 1/2´´ CORRIDAS .13 .10 .005 .13 .10 .005 L =0.56 cm D = 1/4´´ VIGA DE AMARRE SOBRE MURO \A1;0.10 \A1;0.15 3,78 3,83 3,58 0,13 0,13 0,07 0,07 0,05 0,05 0,02 .25 3,4 3,3 7.0 17.5 2.5 7 17,5 2,5 3,56 1,85 2,5 .30 .20 .30 .30 7 17,5 0,7 0,4 \A1;0.10 \A1;0.15 2,5 7 3,25 1,55 1,6 3 2,5 4,05 5 2 0,25 1 1,55 1,6 3,3 0,3 3 4,5 1,35 5 2,5 5,1 0,7 0,65 0,7 0,4 0,9 1,65 0,9 4,15 0,7 2,5 0,89 0,1 2,15 3,64 2,5 2,5 3,78 3,83 3,58 0,13 0,13 3,4 3,3 3,56 7 1,36 2,04 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BALL 3″ \W2.26365; CAJA DE \W2.26365; INSPECCION \W2.26365; 70 X 70 5 5 \W0.37212; CAJA INSPECCION \W0.37212; PRINCIPAL \W5.03154; 1.00 X 1.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BAÑO VESTIER ALCOBA BAÑO JARDIN PATIO DE ROPAS SALA S 3″ 2″ 3″ 2 2″ 2″ LD BNRA WC LM LM WC 3″ 3″ 2″ 6″ 6″ 3″ BALL 3″ LM 2″ BALL 3″ \W5.34862; \LCORTE A – A” ESC: 1.50A – A” ESC: 1.50 \W5.34241; \LCORTE B – B” ESC: 1.50B – B” ESC: 1.50 PLACA CANAL \W5.55023; VACIO \W1.94806; \LCUBIERTA ESC: 1.50ESC: 1.50 \W5.55023; VACIO BALL 3″ BALL 3″ BALL 3″ ALFAGIA ALFAGIA ALFAGIA ALFAGIA PLACA CANAL CUADRO DE AREAS M2 AREA DEL LOTE AREA CONSTRUIDA PISO UNICO AREA LIBRE TOTAL OCUPACION LOTE INDICE DE CONSTRUCCION 5 5 5 5 5 5 5 A B B” \W0.36835; \LPISO UNICO ESC: 1.50UNICO ESC: 1.50 \W3.27104; \fVerdana|b0|i0|c0|p34;\L\C6;EJES CIMIENTOS Y 5 5 \W2.39822; \fVerdana|b0|i0|c0|p34;\L\C6;LOCALIZACION PROYECTO PROPIETARIO REVISO CIUDAD PLANO DIBUJO FECHA ESCALA VIVIENDA UNIFAMILIAR PISO UNICO JOSE JULIAN SALAZAR LOPEZ TULUA ABRIL 2010 INDICADAS 1 \W1.16923; CONSTRUCCIONES & PLANOS JOHNNY ALFREDO AMAR FLOREZ \W3.85927; DISEÑO CONSTRUCCION ASESORIAS REMODELACION PLANOS BAÑO VESTIER ALCOBA BAÑO JARDIN PATIO DE ROPAS SALA \W0.36835; \LPISO UNICO ESC: 1.50UNICO ESC: 1.50 M \W4.03703; \LFACHADA PPAL ESC: 1.50PPAL ESC: 1.50 PROYECTO PROPIETARIO REVISO CIUDAD PLANO DIBUJO FECHA ESCALA VIVIENDA UNIFAMILIAR PISO UNICO JOSE JULIAN SALAZAR LOPEZ TULUA ABRIL 2010 INDICADAS 2 \W0.96828; CONSTRUCCIONES & PLANOS JOHNNY ALFREDO AMAR FLOREZ \W3.85927; DISEÑO CONSTRUCCION ASESORIAS REMODELACION PLANOS \W1.68584; CEL: 316 690 6002 300 348 5068 232 3656 TULUA CORRIDAS E # 202 0.10 0.15 CINTA DE CORONAMIENTO MURO 2 \U+2205 3/8″ @.20cm 5 5 5 5 5 BAÑO ALCOBA BAÑO ANTEJARDIN 5 5 CARRERA 35 A No. 20 – 25 LOTE 19 MZA D \C6;UNIDAD RESIDENCIAL \C6;ALVERNIA 5 5 5 \W2.09937; CEL: 316 690 60 02 300 348 50 68 TEL: 232 3656 \W2.09937; TULUA 5 ALCOBA COCINA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BALL 3″ \W2.26365; CAJA DE \W2.26365; INSPECCION \W2.26365; 70 X 70 5 5 \W0.37212; CAJA INSPECCION \W0.37212; PRINCIPAL \W5.03154; 1.00 X 1.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ALCOBA BAÑO JARDIN PATIO DE ROPAS SALA S 3″ 2″ 2″ LD LM WC 3″ 3″ 2″ 6″ 6″ 3″ BALL 3″ LM 2″ BALL 3″ \W5.34862; \LCORTE A – A” ESC: 1.50A – A” ESC: 1.50 \W5.34241; \LCORTE B – B” ESC: 1.50B – B” ESC: 1.50 PLACA CANAL \W5.55023; VACIO \W1.94806; \LCUBIERTA ESC: 1.50ESC: 1.50 \W5.55023; VACIO BALL 3″ BALL 3″ BALL 3″ ALFAGIA ALFAGIA ALFAGIA ALFAGIA PLACA CANAL CUADRO DE AREAS M2 AREA DEL LOTE AREA CONSTRUIDA PISO UNICO AREA LIBRE TOTAL OCUPACION LOTE INDICE DE CONSTRUCCION 5 5 5 5 5 5 5 A B B” \W0.36835; \LPISO UNICO ESC: 1.50UNICO ESC: 1.50 \W3.27104; \fVerdana|b0|i0|c0|p34;\L\C6;EJES CIMIENTOS Y 5 5 \W2.39822; \fVerdana|b0|i0|c0|p34;\L\C6;LOCALIZACION PROYECTO PROPIETARIO REVISO CIUDAD PLANO DIBUJO FECHA ESCALA VIVIENDA UNIFAMILIAR PISO UNICO JOSE JULIAN SALAZAR LOPEZ TULUA ABRIL 2010 INDICADAS 1 \W1.16923; CONSTRUCCIONES & PLANOS JOHNNY ALFREDO AMAR FLOREZ \W3.85927; DISEÑO CONSTRUCCION ASESORIAS REMODELACION PLANOS BAÑO VESTIER ALCOBA BAÑO JARDIN PATIO DE ROPAS SALA \W0.36835; \LPISO UNICO ESC: 1.50UNICO ESC: 1.50 M \W4.03703; \LFACHADA PPAL ESC: 1.50PPAL ESC: 1.50 PROYECTO PROPIETARIO REVISO CIUDAD PLANO DIBUJO FECHA ESCALA VIVIENDA UNIFAMILIAR PISO UNICO JOSE JULIAN SALAZAR LOPEZ TULUA ABRIL 2010 INDICADAS 2 \W0.96828; CONSTRUCCIONES & PLANOS JOHNNY ALFREDO AMAR FLOREZ \W3.85927; DISEÑO CONSTRUCCION ASESORIAS REMODELACION PLANOS \W1.68584; CEL: 316 690 6002 300 348 5068 232 3656 TULUA CORRIDAS E # 202 0.10 0.15 CINTA DE CORONAMIENTO MURO 2 \U+2205 3/8″ @.20cm 5 5 5 5 5 BAÑO ALCOBA BAÑO ANTEJARDIN 5 5 CARRERA 35 A No. 20 – 25 LOTE 19 MZA D \C6;UNIDAD RESIDENCIAL \C6;ALVERNIA 5 5 \W2.09937; CEL: 316 690 60 02 300 348 50 68 TEL: 232 3656 \W2.09937; TULUA 5 ALCOBA COCINA \W5.84765; \LMODIFICACION 3″ 3″ 2″ 2″ LM WC SD” BAÑO CUARTO REBLUJO 5 5
