Manhole For Sewer DWG Detail for AutoCAD

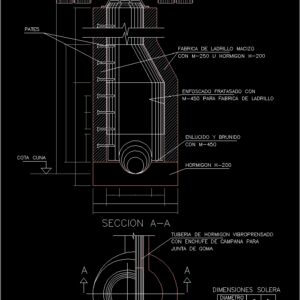

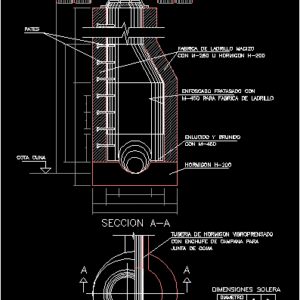

Detail manhole

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

common, depth, Common part, section, Cot, Dimensions sole, diameter, tubular, Dimensions in meters, Vibrating concrete pipe, With bell plug for, Rubber seal, concrete, Cast iron cover, variable, Pates, Low level, Honed plaster, With concrete, Solid brick factory, Exp., For brick factory, with, Tubular sewer well

Raw text data extracted from CAD file:

\A1;PROFUNDIDAD >2,60 \A1;PARTE COMUN 2,20 \A1;0,50 \A1;1,50 \A1;d1,60 \A1;d1,10 \A1;b \A1;0,20 \A1;0,20 \A1;a \A1;b \A1;0,25 \A1;0,25 \A1;VARIABLE \A1;0,70 \A1;0,30 \A1;0,30 \A1;d1,20 \A1;d0,70 \A1;0,25 \A1;0,25 PROFUNDIDAD >2,60 PARTE COMUN 2,20 0,50 1,50 PLANTA-SECCION SECCION A-A d1,60 d1,10 b A 0,20 0,20 COTA CUNA a b 0,25 DIMENSIONES SOLERA DIAMETRO TUBULAR d cm 60 50 40 30 A 0,40 0,30 0,267 0,305 0,35 Cotas en metros 0,566 0,40 0,49 b m a m TUBERIA DE HORMIGON VIBROPRENSADO CON ENCHUFE DE CAMPANA PARA JUNTA DE GOMA HORMIGON H-200 0,25 (Profundidad > 2,60m) RA.6 (VER FICHAS) CERCO Y TAPA DE FUNDICION VARIABLE 0,70 0,30 0,30 PATES COTA RASANTE d1,20 d0,70 0,25 0,25 ENLUCIDO Y BRUNIDO CON M-250 U HORMIGON H-200 FABRICA DE LADRILLO MACIZO ENFOSCADO FRATASADO CON M-450 PARA FABRICA DE LADRILLO CON M-450 POZO DE REGISTRO PARA ALCANTARILLA TUBULAR
