Purepecha House DWG Block for AutoCAD

Wooden house Purepecha – Michoacan – Mexico

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

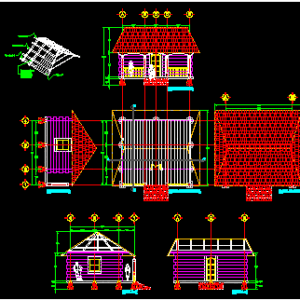

graphic scale, observations, January, flat key, scale:, date:, flat, troje assembly, purebred turkey, Michoacán State, draft:, pure plateau, architectural plant, scale, roof plant, scale, main facade, scale, side flap, scale, cut b ‘, scale, cut to ‘, scale, masonry foundation made of ember stone laid with mortar, wooden column to support roofing in the portal area, box anchor pin on top of to receive column., wooden beam for floor support walls of the troje. from, wooden floorboard for cms floor. wide, wood plank for walls of cms., wood beam with slot to support planks in door., detail of joist beam joist ceiling joist beams., assembly detail in ridge of beams for roofing support., union of planks half wood., ridge beam, structural beam, wooden waistband, shingle, ties with galvanized wire were made with the thread of, michoacan tel., draft, arq. abraham lopez huape, street holnda no fracc. villa university

Raw text data extracted from CAD file:

\A1;2.0 \A1;4.0 \A1;5.0 \A1;6.0 \A1;3.0 \A1;1.0 2,35 2,35 1,5 6,2 2,35 2,35 1,5 6,2 7,25 6,5 8,5 2,17 2,17 2,17 2,4 2,4 0,18 0,65 5,63 7,25 2,7 0,18 0,65 2,35 2,35 1,5 6,2 2,4 2,7 0,18 0,65 0,50 a 0,80 0,3 0,6 0,3 a 0,45 ESCALA GRAFICA OBSERVACIONES : 1:50 Enero del 2002 CLAVE PLANO ESCALA: FECHA: PLANO : TRO-ARQ-004 ENSAMBLE DE TROJE Troje Purepecha Estado de Michoacán PROYECTO: MESETA PUREPECHA 5 5 5 5 5 5 0 A A’ B’ B PLANTA ARQUITECTONICA ESCALA 1:50 PLANTA DE AZOTEA ESCALA 1:50 FACHADA PRINCIPAL ESCALA 1:50 FAHCADA LATERAL ESCALA 1:50 CORTE B – B’ ESCALA 1:50 CORTE A – A’ ESCALA 1:50 A B C D E A E 4 3 2 1 A C E 4 3 2 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0,50 a 0,80 0,3 0,6 Cimiento de mamposteria de piedra brasa asentada con mortero Cal-Arena 1:4 0,3 a 0,45 Columna de madera para soportar el techado en el area del portal Anclaje de caja y espiga sobre gualdra de 8″ x 8″, para recibir columna. Viga de madera para soporte de piso y paredes de la troje. de 8″ x 8″ Tablon de madera de 2″, para piso de 30 a 45 cms. de ancho Tablon de madera de 2″ para muros de 30 a 45 cms. Viga de madera con ranura para apoyo de tablones en puerta. 5″ x 8″ Detalle de ensamble de viga de cerramiento y vigas de apoyo de techumbre. Detalle de ensamble en cumbrera de las vigas para apoyo de techumbre. Union de tablones a media madera. Viga cumbrera Viga estructural Fajilla de madera Tejamanil Amarres con alamre galvanizado # 18 (anteriormente se hacian con laso o hilo de cañamo) Morelia, Michoacan Tel. 044 44 44 33 76-26-98 Proyecto : Arq. Abraham López Huape Calle Holnda No 370 Fracc. Villa Universidad
