RibereÑA Defense DWG Section for AutoCAD

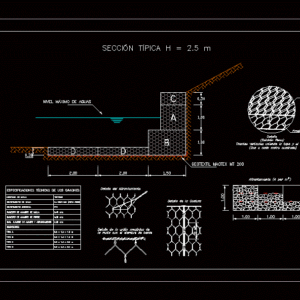

TYPICAL SECTION

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

kind, kind, kind, dimensions, diam. lashing wire sticking, pvc, edge wire diameter, mesh opening, mesh wire diameter, additional lining, mesh lining, technical specifications of the gabions, detail of the seam, the mesh with the edge wire, detail of the mechanical, detachment detail, detail of the mechanical, the mesh with the edge wire, breakdown by, xxx, scale, date, sheet, work, xxx, client, design, ing. xxx, detail, vertical straps attaching the cover to the bottom, every meter, background, top, geotextile mactex mt, maximum water level, typical section

Raw text data extracted from CAD file:

5.0 x 2.0 x 0.3 m TIPO D TIPO C 5.0 x 1.0 x 0.5 m TIPO B 5.0 x 1.5 x 1.0 m 5.0 x 1.0 x 1.0 m TIPO A DIMENSIONES 3.20 mm DIAM. ALAMBRE DE AMARRE Y ATIRANTAMIENTO 4.00 mm 10x12cm Zn-5%Al-MM (ASTM A856) PVC 3.40 mm DIAMETRO DE ALAMBRE DE BORDE ABERTURA DE MALLA DIAMETRO DE ALAMBRE DE MALLA REVESTIMIENTO ADICIONAL REVESTIMIENTO DE MALLA ESPECIFICACIONES TÉCNICAS DE LOS GAVIONES Detalle de la Costura 20 cm la malla con el alambre de borde Detalle de la unión mecánica de Detalle del Atirantamiento Detalle de la unión mecánica de la malla con el alambre de borde Atirantamiento (4 por m ) 1.00 1.00 1.00 1.00 2 X X X X X X X XXX \fArial|b0|i0|c0|p34;S o l u c i o n e s a m b i e n t a l e s ESCALA 1:XXX FECHA 00/00/2003 HOJA 1 OBRA XXX XXX CLIENTE DISEÑO Ing. XXX 2,00 2,00 1,50 1,00 1,00 0,50 0,30 0.30 (Colchón Reno) Detalle Tirantes verticales uniendo la tapa y el fondo (Dos a cada metro cuadrado) Fondo Tapa GEOTEXTIL MACTEX MT 200 A C B D D 5 5 5 5 5 5 5 NIVEL MÁXIMO DE AGUAS SECCIÓN TÍPICA H = 2.5 m
