Salud Center Project DWG Full Project for AutoCAD

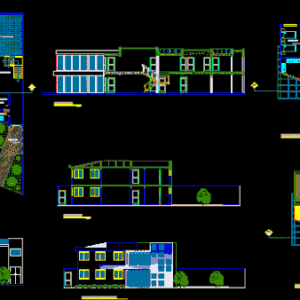

Hospital Project – Plants – Sections – Elevations

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

clinic, general medicine, dentistry, psychology, obtetrics, pediatrics, triage, topical, ss.hh.varones, ss.hh.women, waiting room, entrance, parking, income, staff, room, boarding, room meetings, staff and talks, files, and archives, general deposit, service, washing and, sterilization, cleaning deposit, room service, with dressing, post-delivery and, baby care, work room, delivery, delivery room, ultrasound, equipment, aisle, bicycles, and garbage, patio and laundry, skylight projection, coporaque health center, first level floor, second level floor, ceiling plan, main elevation, lateral elevation, author: oscar b. alvarez yhue, architecture student

Raw text data extracted from CAD file:

5 5 5 5 CAJA + INFORMES CONSULTORIO DE MEDICINA GENERAL ODONTOLOGIA CONSULTORIO DE PSICOLOGIA CONSULTORIO DE OBTETRICIA CONSULTORIO DE PEDIATRIA CONSULTORIO DE TRIAJE FARMACIA + TIENDA TOPICO SS.HH.VARONES SS.HH.MUJERES SALA DE ESPERA INGRESO ESTACIONAMIENTO INGRESO DEL PERSONAL 5 5 5 5 5 \A1;0.91 \A1;0.74 \A1;0.65 \A1;0.94 \A1;0.91 \A1;0.74 \A1;0.65 \A1;0.94 \A1;0.90 \A1;0.10 \A1;0.90 \A1;0.10 \A1;0.90 5 5 5 5 CAJA + INFORMES CONSULTORIO DE MEDICINA GENERAL ODONTOLOGIA CONSULTORIO DE PSICOLOGIA CONSULTORIO DE OBTETRICIA CONSULTORIO DE PEDIATRIA CONSULTORIO DE TRIAJE FARMACIA + TIENDA TOPICO SS.HH.VARONES SS.HH.MUJERES SALA DE ESPERA ESTACIONAMIENTO INGRESO DEL PERSONAL SS.HH.VARONES SS.HH.MUJERES HABITACIÓN DE INTERNADOS HABITACIÓN DE INTERNADOS SALA DE REUNIONES DE PERSONAL Y CHARLAS EXPEDIENTES Y ARCHIVOS SALA DE ESPERA DEPOSITO GENERAL SERVICIO DE LAVADO Y ESTERILIZACION DEPOSITO DE LIMPIEZA HABITACION DE SERVICIO CON VESTIDOR POST-PARTO y CUIDADOS DEL BEBE SALA DE TRABAJO DE PARTO SALA DE PARTO ECOGRAFIA DE EQUIPO PASILLO PASILLO INGRESO INGRESO bicicletas Y BASURA DEPOSITO GENERAL PATIO Y LAVANDERIA PASILLO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO PROYECCION DE LUCERNARIO CENTRO DE SALUD DE COPORAQUE A B’ B A’ A A’ A A’ B’ B B’ B PLANTA PRIMER NIVEL ESCALA:1/50 PLANTA SEGUNDO NIVEL ESCALA:1/50 PLANO DE TECHOS ESCALA:1/50 ELEVACION PRINCIPAL ESCALA:1/50 ELEVACION LATERAL ESCALA:1/50 CORTE A-A` ESCALA:1/50 CORTE B-B` ESCALA:1/50 AUTOR: OSCAR B. ALVAREZ YHUE ESTUDIANTE DE ARQUITECTURA
