Warehouse DWG Block for AutoCAD

Design of galpon – Views – plant

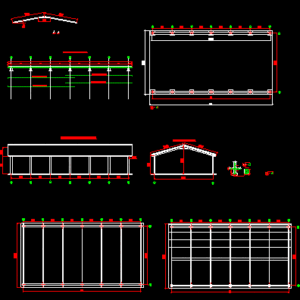

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

project: drawn :, juan carlos rodriguez, warehouse for block, with :, foundations, date :, scale :, not applicable, ing: juan carlos rodríguez, detail of load beam, details of roof beams, front facade, facade lateral, distribution of belts, variable, vr, column detail, girder beam detail, shoe detail, front frontal facade, left laterallateral facade, detail of roof beams, detail of belts, details of loading girders of load beams, load beam detail, foundation detail

Raw text data extracted from CAD file:

3,5 3,5 3,5 3,5 3,5 3,5 10,5 21 11,5 3,5 3,5 3,5 3,5 3,5 3,5 10,5 21 3,5 3,5 3,5 3,5 3,5 3,5 10,5 21 0,8 0,8 0,3 0,3 10,5 3,1 3,5 3,5 3,5 3,5 3,5 3,5 0,5 1,54 5,88 5,88 2,1 11° 0,65 3,5 3,5 3,5 3,5 3,5 3,5 0,65 22,3 0,3 PROYECTO: DIBUJADO: Juan Carlos Rodriguez GALPÓN PARA BLOQUERA CON: FUNDACIONES FECHA: 06/2009 ESCALA: NO APLICA PROYECTO: DIBUJADO: Ing:Juan Carlos Rodríguez GALPÓN PARA BLOQUERA CON: DETALLE DE VIGA DE CARGA FECHA: 06/2009 ESCALA: NO APLICA PROYECTO: DIBUJADO: Ing:Juan Carlos Rodríguez GALPÓN PARA BLOQUERA CON: DETALLES DE VIGAS DEL TECHO FECHA: 06/2009 ESCALA: NO APLICA PROYECTO: DIBUJADO: Ing:Juan Carlos Rodríguez GALPÓN PARA BLOQUERA CON: FACHADA FRONTAL FECHA: 06/2009 ESCALA: NO APLICA PROYECTO: DIBUJADO: Ing:Juan Carlos Rodríguez GALPÓN PARA BLOQUERA CON: FACHADA LATERAL FECHA: 06/2009 ESCALA: NO APLICA PROYECTO: DIBUJADO: Juan Carlos Rodriguez GALPÓN PARA BLOQUERA CON: DISTRIBUCIÓNES VIGAS IPN 180 FECHA: 06/2009 ESCALA: NO APLICA PROYECTO: DIBUJADO: Juan Carlos Rodriguez GALPÓN PARA BLOQUERA CON: DISTRIBUCCION DE CORREAS FECHA: 06/2009 ESCALA: NO APLICA 21,3 11,5 22 PROYECTO: DIBUJADO: Ing:Juan Carlos Rodríguez GALPÓN PARA BLOQUERA CON: FACHADA LATERAL FECHA: 06/2009 ESCALA: NO APLICA 3,5 3,5 3,5 3,5 3,5 3,5 10,5 21 11,5 4,74 6,05 6,05 3,2 5 5 5 5 5 5 5 5 A B C D E F T 1 2 5 5 5 5 5 5 5 5 5 A B C D E F T 1 2 5 5 5 5 5 5 5 5 A B C D E F T 1 2 5 d 3/8″ x 0.90 m c/0.17 m 0,3 VARIABLE 0,25 V R V R COLUMNA \H0.6x;\l(VER DETALLE) \LPEDESTAL \l(VER DETALLE) 5 5 6 d 1/2″ 5 DETALLE DE COLUMNA 0,3 0,25 0,25 ,05 ,05 4 d 1/2″ 5 0,3 DETALLE DE VIGA RIOSTRA 0,25 0,25 ,05 ,05 DETALLE DE ZAPATA 5 5 5 5 5 5 5 5 5 5 A B D E F T C 1 2 FACHADA FRONTALFRONTAL FACHADA LATERAL IZQUIERDOLATERAL IZQUIERDO 5 5 5 5 DETALLE DE VIGAS DEL TECHO IPN 180 DETALLE DE CORREAS IPN 80 A B D E F T C 2 Ø 1/2 ” x 12.00 mts 2 Ø 1/2 ” x 12.00 mts 2 Ø 1/2 ” x 12.00 mts 2 Ø 1/2 ” x 12.00 mts 5 5 5 5 5 5 5 5 5 DETALLES DE VIGAS DE CARGADE VIGAS DE CARGA 0,20 0,25 ,05 ,05 5 4 d 1/2″ DETALLE DE VIGA CARGA 0,25 5 5 5 5 5 5 5 5 5 5 5 A B C D E F T 1 2 5 5 5 5 5 PROYECTO: DIBUJADO: Ing:Juan Carlos Rodríguez GALPÓN PARA BLOQUERA CON: DETALLE DE FUNDACION FECHA: 06/2009 ESCALA: NO APLICA
