Draft Departments DWG Section for AutoCAD

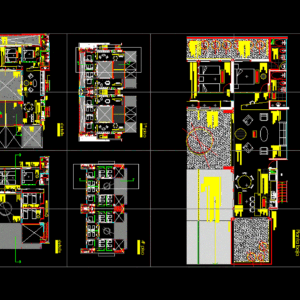

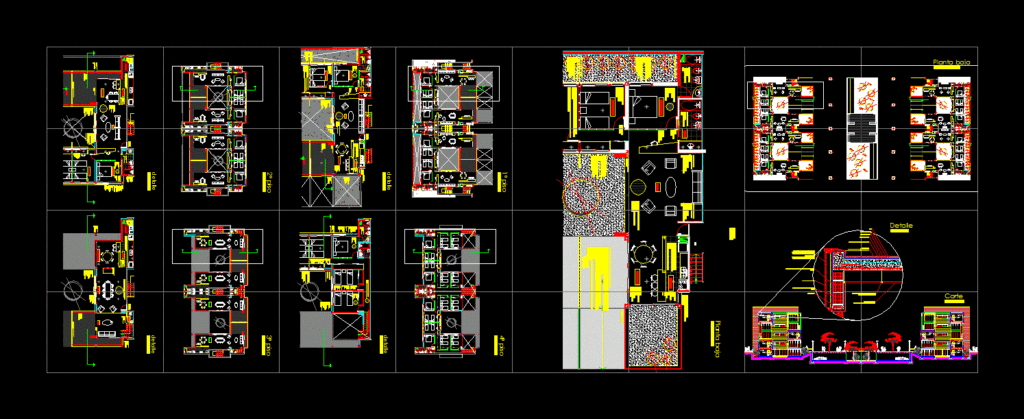

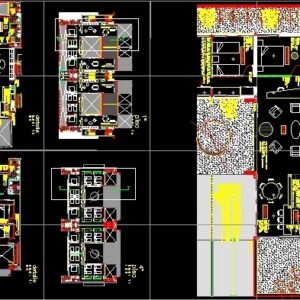

Plants apartment complex with details 1:50 and 1:20 4 nivles – plants – sections – details – specifications – designations – dimensions

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

living room, bedroom, kitchen, dining room, coupling profile, durlock wall made of plasterboard, reinforced concrete wall, pivoting glass panels, wooden door, wooden sliding door, laundry, railing with black aluminum studs, glass panels ., smoothed cement floor. high traffic paint, transverse facade and open joint, which allows the ventilation of the coating on all sides, and prevents condensation inside the wall. the inclination of the slats and the roundness of its edges facilitates the run-off of water., toilette, daily dining room, wooden battens, thermal insulation, wood paneling, bathroom, pivoting glass panels, hº aº column, lintel hºaº., wood termination., thermal insulation, water-repellent insulation, floor mix., floor., ventilated facade with open joint, which allows the ventilation of the coating on all sides, and prevents condensation inside the wall . the inclination of the slats and the roundness of its edges facilitates the runoff of water., plants, lilli pablo, kkta, theme, completion, location, urban, reynoso, minsky, martinez torino, students, victory goenaga, assistant, jtp, ruth virginia, maria sofia

Raw text data extracted from CAD file:

ESTAR DORMITORIO DORMITORIO Alfombra “MEYER”. Color natural otoño. Adhesivo de doble contacto. Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix COCINA COMEDOR 1 2 3 4 5 6 7 8 Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Mesada con pileta doble en acero inoxidable “JOHNSON ACERO S.A.”. Juegos para cocina Diseños FV. línea “Unimix”. Muebles bajo mesada en madera. Carpintería fija “ALUAR” de Aluminio. Línea Módena cdon DVH. Color Negro. Carpintería fija “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Columna de Hº Aº Armadura Resistente: 4 \fSymbol|b0|i0|c2|p18;\H1.778x;f 10. Estribos: 1f 8 c/ 20 cm. Perfil de Acople Perfil de Acople Tabique DURLOCK de placas de yeso Muro de Hormigón Armado Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Perfil de Acople Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Paneles Pivotantes de Vidrio 7 6 5 4 3 2 1 8 Puerta Placa de Madera Puerta Corrediza de Madera Pared doble con dos placas Durlock de 12.5 mm por cara y bastidores metálicos de 70 mm , separados 60 cm y un espesor total de 10 cm. en la cámara de aire se incorporará lana de vidrio de 25 mm de espesor y 14 Kg/m3, tipo Rolac. DORMITORIO DORMITORIO 7 6 5 4 3 2 1 8 Mesada con pileta doble en acero inoxidable “JOHNSON ACERO S.A.”. Juegos para cocina Diseños FV. línea “Unimix”. Muebles bajo mesada en madera. LAVADERO ESTAR COCINA COMEDOR Piso Tarugado de madera maciza de 1″ de espesor. Tono “merbau” con plastificado poliuretánico. Carpintería fija “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Perfil de Acople Paneles Pivotantes de Vidrio Baranda con Montantes de Aluminio Negro Paneles de Vidrio. Pared de Ladrillo de Vidrio VITROBLOCK de 19 x 19 x 8 cm. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Alfombra “MEYER”. Color natural otoño. Adhesivo de doble contacto. Perfil de Acople Perfil de Acople Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Piso Cemento Alisado. Pintura de Alto Tránsito. Piso Cemento Alisado. Pintura de Alto Tránsito. Ventana de abrir “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Ventana de abrir “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Ventana de abrir “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Baranda con Montantes de Aluminio Negro Paneles de Vidrio. + 4.50 +1.50 Fachada trasventilada y junta abierta, que permite la ventilación del revestimiento en todas sus caras, y evita condensaciones en el interior del muro. La inclinación de las lamas y el redondeo de sus aristas facilita el escurrimiento del agua. 7 6 5 4 3 2 1 8 Mesada con pileta doble en acero inoxidable “JOHNSON ACERO S.A.”. Juegos para cocina Diseños FV. línea “Unimix”. Muebles bajo mesada en madera. LAVADERO TOILETTE COCINA COMEDOR DIARIO Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Paneles Pivotantes de Vidrio Baranda con Montantes de Aluminio Negro Paneles de Vidrio. Piso Cemento Alisado. Pintura de Alto Tránsito. Ventana de abrir “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Perfil de Acople COMEDOR ESTAR Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Pared de Ladrillo de Vidrio VITROBLOCK de 19 x 19 x 8 cm. Tabique de Placas de Yeso “DURLOCK”. Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Alfombra “MEYER”. Color natural otoño. Adhesivo de doble contacto. Fachada trasventilada y junta abierta, que permite la ventilación del revestimiento en todas sus caras, y evita condensaciones en el interior del muro. La inclinación de las lamas y el redondeo de sus aristas facilita el escurrimiento del agua. Pared doble con dos placas Durlock de 12.5 mm por cara y bastidores metálicos de 70 mm , separados 60 cm y un espesor total de 10 cm. en la cámara de aire se incorporará lana de vidrio de 25 mm de espesor y 14 Kg/m3, tipo Rolac. Pared doble con dos placas Durlock de 12.5 mm por cara y bastidores metálicos de 70 mm , separados 60 cm y un espesor total de 10 cm. en la cámara de aire se incorporará lana de vidrio de 25 mm de espesor y 14 Kg/m3, tipo Rolac. Alfombra “MEYER”. Color natural otoño. Adhesivo de doble contacto. Rastreles de Madera. Aislación Térmica. Revestimiento de Madera. Murode Ladrillos Cerámicos Huecos 18x33x33. Revoque Grueso espesor de 2 a 3 cm con aditivo hidrófugo indicado según fabricante. Revoque Fino “IGGAM” espesor 1 cm. Murode Ladrillos Cerámicos Huecos 18x33x33. Revoque Grueso espesor de 2 a 3 cm con aditivo hidrófugo indicado según fabricante. Revoque Fino “IGGAM” espesor 1 cm. Murode Ladrillos Cerámicos Huecos 18x33x33. Revoque Grueso espesor de 2 a 3 cm con aditivo hidrófugo indicado según fabricante. Revoque Fino “IGGAM” espesor 1 cm. Murode Ladrillos Cerámicos Huecos 18x33x33. Revoque Grueso espesor de 2 a 3 cm con aditivo hidrófugo indicado según fabricante. Revoque Fino “IGGAM” espesor 1 cm. Columna de Hº Aº Armadura Resistente: 4 \fSymbol|b0|i0|c2|p18;\H1.778x;f 10. Estribos: 1f 8 c/ 20 cm. Columna de Hº Aº Armadura Resistente: 4 \fSymbol|b0|i0|c2|p18;\H1.778x;f 10. Estribos: 1f 8 c/ 20 cm. Columna de Hº Aº Armadura Resistente: 4 \fSymbol|b0|i0|c2|p18;\H1.778x;f 10. Estribos: 1f 8 c/ 20 cm. Piso Tarugado de madera maciza de 1″ de espesor. Tono “merbau” con plastificado poliuretánico. Piso Tarugado de madera maciza de 1″ de espesor. Tono “merbau” con plastificado poliuretánico. Piso Tarugado de madera maciza de 1″ de espesor. Tono “merbau” con plastificado poliuretánico. 1 2 3 5 6 7 8 9 10 11 12 13 14 15 16 4 1 2 3 5 6 7 8 4 Piso Tarugado de madera maciza de 1″ de espesor. Tono “merbau” con plastificado poliuretánico. Columna de Hº Aº Armadura Resistente: 4 \fSymbol|b0|i0|c2|p18;\H1.778x;f 10. Estribos: 1f 8 c/ 20 cm. BAÑO Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Postigón Rebatible de 2 hojas “ALUAR”. Línea Módena. Marco de Aluminio Negro y Lamas de Madera. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Postigón Rebatible de 2 hojas “ALUAR”. Línea Módena. Marco de Aluminio Negro y Lamas de Madera. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Postigón Rebatible de 2 hojas “ALUAR”. Línea Módena. Marco de Aluminio Negro y Lamas de Madera. BAÑO ESTAR DORMITORIO DORMITORIO Alfombra “MEYER”. Color natural otoño. Adhesivo de doble contacto. Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix COCINA COMEDOR 1 2 3 4 5 6 7 8 Pocelanato Zanón 33 x 33 cm Serie Imperial Stone Onix Mesada con pileta doble en acero inoxidable “JOHNSON ACERO S.A.”. Juegos para cocina Diseños FV. línea “Unimix”. Muebles bajo mesada en madera. Piso Cemento Alisado. Pintura de Alto Tránsito. Carpintería fija “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Paneles de Vidrio Pivotantes Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Columna de Hº Aº Pared de Ladrillo de Vidrio VITROBLOCK 19x19x8 cm. Se consideran como elementos autoportantes y, no deben cargarse con el peso de otras estructuras superiores y/o laterales, entre la base del panel y la superficie de apoyo, colocar una junta de deslizamiento y, en partes lateral y superior, una junta de expansión de aprox. 1cm. Utilizar mortero compuesto por: cemento 1 parte, arena 3 partes, y el agua necesaria para obtener una buena consistencia, varillas de refuerzo de Ø 6mm tanto en las juntas verticales como horizontales, estas varillas no tienen que tocar nunca el vidrio. Utilizar los espaciadores de plástico y asegurar que la distancia entre piezas sea siempre de 1 cm. Sellar las juntas. Perfil de Acople Tabique DURLOCK de placas de yeso Muro de Hormigón Armado Tabique de Ladrillos Cerámicos Huecos 8x33x33. Revoque Grueso espesor de 2 a 3 cm. Revoque Fino espesor 1 cm. Murode Ladrillos Cerámicos Huecos 18x33x33. Revoque Grueso espesor de 2 a 3 cm. Revoque Fino espesor 1 cm. Puerta Placa de Madera Puerta Corrediza de Madera Pared doble con dos placas Durlock de 12.5 mm por cara y bastidores metálicos de 70 mm , separados 60 cm y un espesor total de 10 cm. en la cámara de aire se incorporará lana de vidrio de 25 mm de espesor y 14 Kg/m3, tipo Rolac. Piso Cemento Alisado. Pintura de Alto Tránsito. Ventana de abrir “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Piso Tarugado de madera maciza de 1″ de espesor. Tono “merbau” con plastificado poliuretánico. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Postigón Rebatible de 2 hojas “ALUAR”. Línea Módena. Marco de Aluminio Negro y Lamas de Madera. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Postigón Rebatible de 2 hojas “ALUAR”. Línea Módena. Marco de Aluminio Negro y Lamas de Madera. Carpintería corrediza de 2 hojas “ALUAR” de Aluminio. Línea Módena con DVH. Color Negro. Postigón Rebatible de 2 hojas “ALUAR”. Línea Módena. Marco de Aluminio Negro y Lamas de Madera. 1º piso e s c : 1 : 1 2 5 detalle e s c : 1 : 5 0 2º piso e s c : 1 : 1 2 5 detalle e s c : 1 : 5 0 3º piso e s c : 1 : 1 2 5 detalle e s c : 1 : 5 0 4º piso e s c : 1 : 1 2 5 detalle e s c : 1 : 5 0 Planta baja e s c : 1 : 1 2 5 Corte e s c : 1 : 1 2 5 Planta baja e s c : 1 : 2 5 Aislación Térmica de Poliestireno Expandido de 3 cm de espesor. Dintel de HºAº. Terminación de madera. Losa de Hº Aº. Armadura Resistente: 1 f del 8 c/ 20 cm. Armadura de Repartición: 1f del 6 c/ 30 cm. Contrapiso de Hº Pobre. Pendiente 3%. Aisalción Térmica. Aislación Hidrófuga Mezcla para el piso. Piso. Bastidor de cielorraso suspendido metálico de zinc sección cuadrada de 15 mm. Terminacion DURLOCK cielorraso suspendido de 800x800x20 mm. Muro de Ladrillos Cerámicos Huecos 18 x 18 x 33 cm. Fachada trasventilada con junta abierta, que permite la ventilación del revestimiento en todas sus caras, y evita condensaciones en el interior del muro. La inclinación de las lamas y el redondeo de sus aristas facilita el escurrimiento del agua. Detalle e s c : 1 : 5 NIVEL: +10.50 NIVEL: +7.50 NIVEL: +4.50 NIVEL: +1.50 Escala 1:50. PLANTAS Lilli Pablo K K T A TEMA Completamiento Avda. 66/Calle 65 Avda. 12/Calle 11 UBICACIÓN Urbano AV Reynoso Minsky Martinez Torino ALUMNAS Victoria Goenaga AYUDANTE JTP Ruth Virginia Maria Sofia L13
