Multifamily House – Planes DWG Full Project for AutoCAD

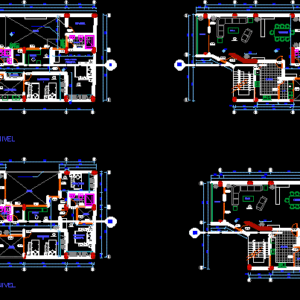

The project is in levels ; at first level a gardin and space for two cars , the apartmet at first level has all spaces and services required; design in the yard a space for grills and garden , and deposit to keep all the things required for them . the other levels are repetitive; design was in 150 m2

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

projection second floor, projection property limit, transparent cover projection, transparent cover, laundry, deposit., master bedroom, ss.hh, living room, tv, garden, dining room, patio, linen closet, towel rack, dep., first level, parqueton floor, second level, third level, fourth level, terrace, kitchen, balcony, lav, lighting well

Raw text data extracted from CAD file:

F W W 3,03 1,75 1,20 0,90 0,95 0,95 1,38 3,10 0,90 1,90 3,78 1,00 1,65 1,65 0,90 1,21 0,15 3,14 1,70 0,80 1,26 0,90 0,20 1,90 0,25 3,10 0,40 2,00 0,40 3,81 0,40 7,74 0,40 2,76 0,40 2,10 21,65 10,00 3,87 1,28 4,85 0,90 0,50 9,85 0,90 12,15 0,70 3,56 4,26 0,40 0,25 2,15 0,40 3,81 0,40 2,88 0,25 4,60 0,25 2,81 0,25 2,41 1,80 0,49 3,65 1,45 0,50 1,45 2,21 0,25 1,55 1,82 2,77 1,50 1,32 1,90 3,76 0,90 1,90 1,38 2,80 1,20 2,80 0,90 1,85 1,96 2,99 1,55 3,00 0,90 3,42 2,40 4,28 3,13 4,85 3,23 5,72 4,03 5,22 4,53 3,87 1,28 4,85 0,90 0,50 9,85 0,90 12,15 0,70 3,56 4,26 0,40 2,48 4,28 3,13 4,85 3,07 0,25 2,15 0,40 3,81 0,40 2,88 0,25 4,60 0,25 2,81 0,25 2,41 1,80 0,49 3,65 1,45 0,50 1,45 2,21 0,25 1,55 1,82 2,77 1,50 1,32 1,90 3,76 0,90 1,90 1,38 2,80 1,20 2,80 0,90 1,85 1,96 2,99 1,55 3,00 0,90 3,42 2,40 4,28 3,13 4,85 3,23 5,72 4,03 5,22 4,53 3,87 1,28 4,85 0,90 0,50 9,85 0,90 12,15 0,70 3,56 4,26 0,40 2,48 4,28 3,13 4,85 3,07 0,25 2,15 0,40 3,81 0,40 2,88 0,25 4,60 0,25 2,81 0,25 2,41 1,80 0,49 3,65 1,45 0,50 1,45 2,21 0,25 1,55 1,82 2,77 1,50 1,32 1,90 3,76 0,90 1,90 1,38 2,80 1,20 2,80 0,90 1,85 1,96 2,99 1,55 3,00 0,90 +0.00 +0.00 +0.00 +0.00 +0.00 +3.20 +3.20 +5.80 +8.40 +11.00 A A A1 A1 A2 A2 A3 A3 A4 A4 F W F W F W F W 3,42 2,40 4,28 3,13 4,85 3,23 5,72 4,03 2,48 4,28 3,13 4,85 3,07 5,22 4,53 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3,42 2,40 4,28 3,13 4,85 3,23 5,72 4,03 2,48 4,28 3,13 4,85 3,07 5,22 4,53 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3,42 2,40 4,28 3,13 4,85 3,23 5,72 4,03 2,48 4,28 3,13 4,85 3,07 5,22 4,53 PROYECCION SEGUNDO PISO PROYECCION SEGUNDO PISO PROYECCION LIMITE PROPIEDAD PROYECCION LIMITE PROPIEDAD PROYECCION LIMITE PROPIEDAD PROYECCION CUBIERTA TRANSPARENTE CUBIERTA TRANSPARENTE CUBIERTA TRANSPARENTE CUBIERTA TRANSPARENTE LAVANDERIA DEPOSITO. DORMITORIO PRINCIPAL DORMITORIO 1 SS.HH SALA ESTAR TV JARDIN COMEDOR PATIO SS.HH CLOSET ROPA BLANCA TOALLERO DEP. PRIMER NIVEL 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 2 3 4 5 6 7 8 9 16 15 14 13 17 18 2 3 4 5 6 7 7 6 4 3 2 5 1 3 2′ 1 1 2 3 piso de parqueton piso de parqueton piso de parqueton piso de parqueton piso de parqueton DORMITORIO PRINCIPAL SALA ESTAR TV DEP. SS.HH COMEDOR DORMITORIO 2 SS.HH DORMITORIO 1 19 20 21 22 23 24 25 26 16 15 14 13 17 18 piso de parqueton piso de parqueton piso de parqueton piso de parqueton piso de parqueton 2 3 4 5 6 7 7 6 4 3 2 5 1 3 2′ 1 1 2 3 SEGUNDO NIVEL DORMITORIO PRINCIPAL SALA ESTAR TV DEP. SS.HH COMEDOR DORMITORIO 2 SS.HH DORMITORIO 1 35 36 37 38 39 40 41 42 33 32 31 30 34 piso de parqueton piso de parqueton piso de parqueton piso de parqueton piso de parqueton 2 3 4 5 6 7 7 6 4 3 2 5 1 3 2′ 1 1 2 3 TERCER NIVEL DORMITORIO PRINCIPAL SALA ESTAR TV DEP. SS.HH COMEDOR DORMITORIO 2 SS.HH DORMITORIO 1 51 52 53 54 55 56 57 58 49 48 47 46 50 piso de parqueton piso de parqueton piso de parqueton piso de parqueton piso de parqueton 2 3 4 5 6 7 7 6 4 3 2 5 1 3 2′ 1 1 2 3 CUARTO NIVEL 51 52 53 54 55 56 57 58 65 64 63 62 66 61 60 59 2 3 4 5 6 7 7 6 4 3 2 5 1 3 2′ 1 1 2 3 TERRAZA COCINA v-1 1.00 2.00 2.00 v-2 1.00 1.60 1.80 v-2 1.00 1.60 1.80 v-3 1.00 1.23 1.80 v-4 1.00 1.80 1.80 v-5 1.00 1.45 1.80 v-6 2.00 0.70 1.00 v-6 2.00 1.50 1.00 P-1 – 1.50 2.10 P-2 – 3.65 3.00 P-3 – 1.20 2.80 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-5 – 0.70 2.10 P-5 – 0.70 2.10 P-6 – 0.80 2.10 BALCON COCINA LAV POZO DE ILUMINACION POZO DE ILUMINACION POZO DE ILUMINACION P-4 – 0.90 2.10 P-5 – 0.70 2.10 P-6 – 0.80 2.10 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-7 – 1.00 2.10 P-4 – 0.90 2.10 P-6 – 0.80 2.10 P-5 – 0.70 2.10 P-5 – 0.70 2.10 v-7 0.50 1.00 1.90 P-8 – 2.35 2.40 v-7 0.50 1.00 1.90 v-8 0.90 2.50 1.50 v-9 0.90 1.50 1.50 v-10 0.90 1.20 1.50 v-11 0.90 2.55 1.50 v-12 0.90 2.88 1.50 v-13 0.90 2.29 1.50 v-14 0.90 2.04 1.50 v-15 0.90 1.69 1.50 v-16 0.90 1.70 1.50 v-17 0.90 1.81 1.50 v-18 1.90 0.86 0.50 v-19 1.90 1.23 0.50 v-20 1.90 0.60 0.50 BALCON COCINA LAV POZO DE ILUMINACION POZO DE ILUMINACION POZO DE ILUMINACION P-4 – 0.90 2.10 P-5 – 0.70 2.10 P-6 – 0.80 2.10 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-7 – 1.00 2.10 P-4 – 0.90 2.10 P-6 – 0.80 2.10 P-5 – 0.70 2.10 P-5 – 0.70 2.10 v-7 0.50 1.00 1.90 P-8 – 2.35 2.40 v-7 0.50 1.00 1.90 v-8 0.90 2.50 1.50 v-9 0.90 1.50 1.50 v-10 0.90 1.20 1.50 v-11 0.90 2.55 1.50 v-12 0.90 2.88 1.50 v-13 0.90 2.29 1.50 v-14 0.90 2.04 1.50 v-15 0.90 1.69 1.50 v-16 0.90 1.70 1.50 v-17 0.90 1.81 1.50 v-18 1.90 0.86 0.50 v-19 1.90 1.23 0.50 v-20 1.90 0.60 0.50 BALCON COCINA LAV POZO DE ILUMINACION POZO DE ILUMINACION POZO DE ILUMINACION P-4 – 0.90 2.10 P-5 – 0.70 2.10 P-6 – 0.80 2.10 P-4 – 0.90 2.10 P-4 – 0.90 2.10 P-7 – 1.00 2.10 P-4 – 0.90 2.10 P-6 – 0.80 2.10 P-5 – 0.70 2.10 P-5 – 0.70 2.10 v-7 0.50 1.00 1.90 P-8 – 2.35 2.40 v-7 0.50 1.00 1.90 v-8 0.90 2.50 1.50 v-9 0.90 1.50 1.50 v-10 0.90 1.20 1.50 v-11 0.90 2.55 1.50 v-12 0.90 2.88 1.50 v-13 0.90 2.29 1.50 v-14 0.90 2.04 1.50 v-15 0.90 1.69 1.50 v-16 0.90 1.70 1.50 v-17 0.90 1.81 1.50 v-18 1.90 0.86 0.50 v-19 1.90 1.23 0.50 v-20 1.90 0.60 0.50 TERRAZA TERRAZA TERRAZA
