Retaining Walls DWG Detail for AutoCAD

Retaining Walls DWG Detail for AutoCAD

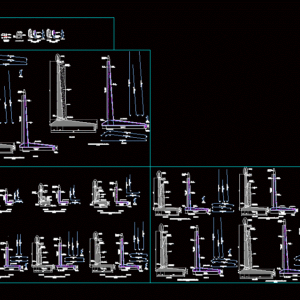

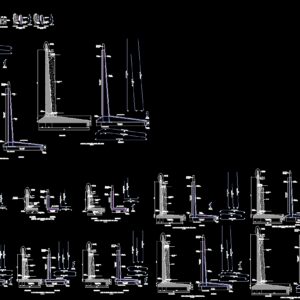

Details on retaining walls for slopes paws or pads on roads or highways; with different heights. It contains geometric details and their respective cuts of structural steel specifications and lengths.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Concrete flooring, reinforcement, geometry, grade, wall, joint detail, construction, expansion, detail of the crib, new jersey detail, reinforced concrete wall, retaining wall

Raw text data extracted from CAD file:

\A1;1.05 \A1;.25 \A1;.25 \A1;1.75 \A1;.25 \A1;2.25 \A1;2.60 \A1;.30 \A1;.05 \A1;.25 \A1;.35 \A1;2.80 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;3.50 \A1;.40 \A1;3.20 \A1;.20 \A1;.20 \A1;.25 \A1;.50 \A1;3.80 \A1;4.50 \A1;6.00 \A1;.20 \A1;.20 \A1;.65 \A1;.60 \A1;4.85 \A1;6.10 \A1;.20 \A1;.20 \A1;.25 \A1;.40 \A1;.50 \A1;Muro de Contención \A1;Grava de \S3#4;" y 1" \A1;.50 \A1;.25 \A1;.80 \A1;1.00 \A1;6N°4 a .20 (401) Ambas Caras \A1;6N°4 a .20 (401) Ambas Caras \A1;.25 \A1;1.50 \A1;1.10 \A1;1.35 \A1;8N°4 a .20 (401) Ambas Caras \A1;10N°4 a .20 (401) Ambas caras \A1;.25 \A1;1.50 \A1;.25 \A1;.25 \A1;.50 \A1;9N°4 a .20 (401) Ambas Caras \A1;4+4N°4 a .20 (402) \A1;11N°4 a .20 (401) Ambas caras \A1;2.50 \A1;.30 \A1;.55 \A1;.25 \A1;.25 \A1;1.45 \A1;.25 \A1;.30 \A1;13N°4 a .20 (401) Ambas caras \A1;12N°4 a .20 (401) Ambas Caras \A1;4+4N°4 a .20 (402) \A1;.25 \A1;2.00 \A1;.25 \A1;1.65 \A1;.30 \A1;.40 \A1;.25 \A1;.05 \A1;3.00 \A1;.55 \A1;15 N°4 a .20 (402) Ambas caras \A1;4+4N°4 (402) \A1;12N°4 a .20 (402) Ambas Caras \A1;.25 \A1;.10 \A1;3.50 \A1;.25 \A1;1.85 \A1;.35 \A1;.30 \A1;.25 \A1;.10 \A1;.55 \A1;18 N° 4 a .20 (402) Ambas Caras \A1;13N°4 a .20 (402) Ambas Caras \A1;4+4N°4 (402) \A1;.20 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.20 \A1;2.40 \A1;.45 \A1;.45 \A1;.30 \A1;.25 \A1;.20 \A1;.55 \A1;.25 \A1;.20 \A1;4.50 \A1;22 N°4 a .20 (402) Ambas Caras \A1;4+4 N°4 a .20 (402) \A1;17N°4 a .20 (402) Ambas Caras \A1;.25 \A1;.15 \A1;4.00 \A1;.30 \A1;.25 \A1;.15 \A1;.55 \A1;.25 \A1;2.15 \A1;.40 \A1;15 N°4 a .20 (402) Ambas caras \A1;4+4N°4 (402) \A1;20 N°4 a .20 (402) Ambas caras \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;5.00 \A1;.25 \A1;.25 \A1;2.55 \A1;.50 \A1;.35 \A1;.25 \A1;.25 \A1;.60 \A1;.25 \A1;3.05 \A1;.60 \A1;.60 \A1;.35 \A1;.25 \A1;.35 \A1;.60 \A1;.25 \A1;.35 \A1;30 N° 4 a .20 (402) Ambas Caras \A1;22N°4 a .20 (402) Ambas Caras \A1;4+4N°4 (402) \A1;4+4 N°4 (402) \A1;18N° 4 a .20 Ambas Caras \A1;25 N°4 a .20 (402) Ambas Caras \A1;.40 \A1;.65 \A1;.25 \A1;3.35 \A1;.25 \A1;.55 \A1;8.00 \A1;.25 \A1;4.25 \A1;.80 \A1;.80 \A1;.25 \A1;.40 \A1;6.50 \A1;.40 \A1;.25 \A1;.55 \A1;33N° 4 a .20 (402) (Ambas Caras) \A1;23 N°4 a .20 (402) Ambas Caras \A1;4+4N°4 (402) \A1;29N°4 a .20 (402) (Ambas Caras) \A1;5+5N° 4 (402) \A1;40N°4 a .20 (402) (Ambas Caras) \A1;.75 \A1;.15 \A1;.10 \A1;.25 \A1;.25 \A1;(301) 8N°3 Corridas \A1;.10 \A1;.75 \A1;.15 \A1;.15 \A1;.30 \A1;.25 \A1;(301) 8N°3 Corridas N°4 a .20 L=1.95 (403) 1.65 .15 2.15 2.15 1.65 .20 .15 N°4 a .20 L=1.95 (403) N°4 a .20 L=3.95 (404) N°4 a .20 L=2.35 (405) .15 .125 .40 L=1.35 (401) .15 N°4 a .20 L=1.35 (404) .15 .15 .95 .20 1.15 1.15 .95 N°4 a .20 L=2.10 (403) N°4 a .20 L=1.35 (404) N°4 a .20 L=2.10 (403) N°4 a .20 L=1.25 (402) N°4 a .20 (402) \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 .15 .15 1.25 .20 1.65 1.65 1.25 N°4 a .20 L=1.85 (403) N° 4 a .20 L=2.90 (404) N°4 a .20 L=1.55 (402) Solado concreto 175 kg/cm²e=.05m \W8.81202; Ver Detalle \W8.68542; New Jersey \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 5 5 5 5 5 6N°4 a .20 (401) Ambas Caras 6N°4 a .20 (401) Ambas Caras Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=1.00m \W8.81202; Ver Detalle \W8.68542; New Jersey 5 5 5 5 5 \W9.41432; Junta de \W9.35038; construcción Solado concreto 175 kg/cm²e=.05m \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 8N°4 a .20 (401) Ambas Caras 10N°4 a .20 (401) Ambas caras N°4 a .20 L=1.85 (403) N°4 a .20 L=2.90 (404) N°4 a .20 L=1.55 (402) Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=1.50m \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.81202; Ver Detalle \W8.68542; New Jersey \W9.41432; Junta de \W9.35038; construcción 5 5 5 5 5 5 \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 9N°4 a .20 (401) Ambas Caras 4+4N°4 a .20 (402) 11N°4 a .20 (401) Ambas caras N°4 a .20 L=2.35 (405) N°4 a .20 L=3.95 (404) N°4 a .20 N°4 a .20 L=1.35 (401) Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=2.00m \W9.41432; Junta de \W9.35038; construcción 5 5 5 5 5 Solado concreto 175 kg/cm²e=.05m 5 5 5 5 5 \W8.81202; Ver Detalle \W8.68542; New Jersey \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 13N°4 a .20 (401) Ambas caras 12N°4 a .20 (401) Ambas Caras 4+4N°4 a .20 (402) N°4 a .20 L=1.45 (401) N°4 a .20 L=2.85(405) N°4 a .20 L=2.85 (404) N°4 a .20 L=2.45 (403) N°4 a .20 L=2.45 (406) 2.65 N°4 a .20 L=2.85 (404) 2.65 N°4 a .20 L=2.85 (405) .20 .20 .15 .15 .15 .15 2.15 N°4 a .20 L=2.45 (403) N°4 a .20 L=2.45 (406) 2.15 N°4 a .20 L=1.45 (401) .15 .45 .125 5 5 5 5 5 5 5 5 5 5 5 5 \W8.81202; Ver Detalle \W8.68542; New Jersey \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 5 5 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey N°4 a .15 L=2.85 (403) 3.20 .15 .15 .15 .20 .20 .20 2.35 3.20 .20 .15 N°4 a .20 L=3.40 (404) N° 4 a .20 L=2.55 (405A) N°4 a .20 L=2.80 (406) .45 L=1.45 (401) 2.50 N°4 a .20 .125 N° 4 a .20 L=3.40 (405) 2.50 N°4 a .20 L=3.40 (405) N°4 a .20 L=3.40 (404) N°4 a .20 L=2.55(405A) 15 N°4 a .20 (402) Ambas caras 4+4N°4 (402) 12N°4 a .20 (402) Ambas Caras N°4 a .15 L=2.85 (403) N°4 a .20 L=2.80 (406) N°4 a .20 L=1.45(401) Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=2.50m Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=3.00m \W9.41432; Junta de \W9.35038; construcción Solado concreto 175 kg/cm²e=.05m Solado concreto 175 kg/cm²e=.05m N°4 a .30 L=2.75 (405) N°5 a .30 L=3.20 (501) 3.75 N°4 a .20 L=3.00 (403) .20 .30 .20 .25 2.90 3.75 .20 .15 N°4 a .20 L=3.95 (404) N°4 a .20 L=3.10 (406) .125 .45 N°4 a .20 N°4 a .20 2.70 N°5 a .15 L=4.00 (502) N°4 a.30 L=2.75 (405) .20 2.35 .20 N°5 a.30 L=3.20 (501) \W8.81202; Ver Detalle \W8.68542; New Jersey \W9.41432; Junta de \W9.35038; construcción 5 5 5 5 5 5 5 5 5 5 5 5 \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey Solado concreto 175 kg/cm²e=.05m Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=3.50m 18 N° 4 a .20 (402) Ambas Caras 13N°4 a .20 (402) Ambas Caras N°5 a .30 L=4.00 (502) N°4 a .20 L=3.95 (404) L=3.10 (406) N°4 a 0.30 4+4N°4 (402) L=1.75(401) N°4 a .20 L=3.00 (403) 2.70 .15 .15 L=1.45 (401) \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 \W9.41432; Junta de \W9.35038; construcción Rasante 5 Rasante 5 Rasante 5 Rasante 5 Rasante 5 Rasante 5 5 5 5 5 5 5 .15 .20 4.30 .25 .25 2.90 4.30 3.10 3.10 .15 .20 .30 .30 6.50 6.50 3.30 .15 .30 3.30 N°4 a .20 L=4.50 (404) N°4 a .20 L=6.70 (404) N°5 a .25 L=4.55 (504) N°5 a .25 L=3.15 (503) N°6 a .20 L=5.05 (603) N°6 a .20 L=6.80 (604) .15 4.40 N°4 a .20 L=4.70 (403) N°4 a .20 L=3.40 (403) .25 2.80 N°5 a .20 L=3.60 (501) .25 N°5 a .20 L=3.30 (502) .25 .25 .70 .50 .50 N°6 a .20 L=4.95 (601) N°6 a .20 L=4.40 (602) .15 .125 .45 N°4a .20 .15 N°4 a .20 .50 \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W9.41432; Junta de \W9.35038; construcción 5 5 5 5 5 5 5 5 5 5 5 5 \W8.81202; Ver Detalle \W8.68542; New Jersey \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 Solado concreto 175 kg/cm²e=.05m \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 22 N°4 a .20 (402) Ambas Caras 4+4 N°4 a .20 (402) 17N°4 a .20 (402) Ambas Caras N°4 a .20 L=5.10 (504) N°4 a .20 L=5.05 (404) N°5 a .20 L=3.15 (503) N°5 a .20 (501) N°5 a .20 (502) N°4 a .20 L=3.70 (403) N°4 a .20 L=1.22(401) .20 .25 .25 3.40 4.85 3.45 N°4 a .20 L=5.05 (404) N°5a .25 L=3.65 (503) N°4 a .20 L=3.70 (403) N°5 a .20 L=3.85 (501) .20 N°5 a .20 L=3.35 (502) .20 .06 .10 N°4 a .20 L=1.22 (401) .15 4.85 N°5 a .25 L=5.10 (504) 2.95 .45 .15 3.40 Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=4.50m \W9.41432; Junta de \W9.35038; construcción \W8.81202; Ver Detalle \W8.68542; New Jersey \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 Solado concreto 175 kg/cm²e=.05m 5 5 5 5 5 5 5 5 5 5 5 5 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 15 N°4 a .20 (402) Ambas caras 4+4N°4 (402) 20 N°4 a .20 (402) Ambas caras L=1.45 (401) N°5 a .25 L=4.55 (504) N°4 a .20 L=4.50 (404) L=3.15 (503) N°5 a .25 N°5 a .20 N°4 a .20 L=3.50 (403) N°4 a .20 (401) L=3.30 (502) N°5 a .20 (501) Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=4.00m N°5 a .20 L=3.70 (502) N°5 a .20 L=5.65(504) N°5 a .20 L=3.95 (503) N°5 a .20 N°4 a .20 L=5.60 (404) .25 .25 3.70 5.40 .20 5.40 .15 .55 .25 .15 .15 3.70 .25 2.80 N°4 a .20 L=5.60 (404) N°5 a .20 L=3.95 (503) N°5 a .20 L=5.65 (504) .25 N°4 a .20 L=4.00 (403) N°4 a .20 L=4.00(403) N°5 a .20 L=4.15 (501) N°5 a .20 L=3.70 (502) .40 .40 N°4 a .20 .15 .125 .50 L=1.55 (401) 2.80 Rasante 5 Rasante 5 5 5 5 5 5 \W8.81202; Ver Detalle \W8.68542; New Jersey \W8.81202; Ver Detalle \W8.68542; New Jersey 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 Rasante 5 Rasante 5 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 30 N° 4 a .20 (402) Ambas Caras 22N°4 a .20 (402) Ambas Caras 4+4N°4 (402) 4+4 N°4 (402) 18N° 4 a .20 Ambas Caras 25 N°4 a .20 (402) Ambas Caras Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=6.00m Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=5.00m L=4.15(501) L=1.55 (401) N°4 a .20 L=1.50 (401) 4.75 N°6 a .25 L=4.40 (602) N°6 a .20 (604) N°6 a .20 (603) N°6 a .25 N°4 a .20 L=6.80 (404) N°4 a .20 L=4.70 (403) N°4 a .20 L=4.95(601) L=1.50 (401) \W9.41432; Junta de \W9.35038; construcción \W9.41432; Junta de \W9.35038; construcción 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W8.81202; Ver Detalle \W8.68542; New Jersey \W8.81202; Ver Detalle \W8.68542; New Jersey \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 5 5 \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W7.70780; Tubería de drenaje \W7.66176; para filtro P.V.C. Ø4" \W7.66155; \A1;Grava Triturada \W7.67263; \A1;de \A1;\S3#4;" y 1" \W6.34910; Geotextil \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 \W8.60784; Ø3" Lloraderos \W8.59335; Colocados En \W8.62234; Tres Bolillo c/1.20 Rasante 5 Rasante 5 5 5 5 5 5 \W9.61552; No se muestra \W9.62745; refuerzo ver detalle \W9.61552; New Jersey 33N° 4 a .20 (402) (Ambas Caras) 23 N°4 a .20 (402) Ambas Caras 4+4N°4 (402) N°6 a .25 L=4.50 (602) N°6 a .20 (604) N°6 a .20 (603) N°6a.20 N°4 a .20 L=7.20 (404) N°4 a .20 L=5.05 (403) N°4 a .20 L=5.45 (601) L=1.55(401) .15 .40 .15 .15 .30 3.60 N°6 a .20 L=5.45 (601) N°6 a .20 L=4.50 (602) 3.60 4.75 N°4 a .20 L=5.05 (403) .15 .125 .50 N°4 a .20 L=1.55 (401) N°4 a .20 L=7.20 (404) 7.00 N°6 a .20 L=5.25 (603) 4.95 7.05 N°6 a .20 L=7.35 (604) .20 .30 .30 .60 .60 .70 \W9.41432; Junta de \W9.35038; construcción \W9.41432; Junta de \W9.35038; construcción 29N°4 a .20 (402) (Ambas Caras) 5+5N° 4 (402) 40N°4 a .20 (402) (Ambas Caras) N°8 a .25 L=5.60 (801) N°7 a .25 N°8 a .22 L=9.10 (803) N°8 a .22 L=7.25 (802) N°4 a .20 L=8.90 (404) N°4 a .20 L=6.30 (403) N°4 a .20 L=6.70 (701) L=1.65 (401) .55 .15 N°4 a .20 L=1.65 (401) .20 .40 .40 8.70 N°4 a .20 L=8.90 (404) 6.85 N°8 a .20 L=7.25 (802) 8.70 N°8 a .20 L=9.10 (803) .35 N°8 a .25 L=5.60 (803A) N°4 a .20 L=6.30 (403) N°7 a .25 L=6.70 (701) .15 .15 .15 .40 4.55 .65 .70 .95 4.55 6.00 Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=6.50m Escala 1:25 REFUERZO GEOMETRÍA MURO DE CONTENCIÓN H LIBRE MÁX=8.00m Muro \W9.57417; Eje Junta \W9.64066; Construcción \W6.19054; Junta \W6.04348; Dentada \W7.64962; Cinta \W7.58312; PVC 15cm. \W8.93223; Refuerzo \W8.93223; Longitudinal \W5.10230; Icopor \W5.18542; e=1cm. \W8.93223; Refuerzo \W8.93223; Longitudinal Muro DETALLE JUNTA CONSTRUCCIÓN DETALLE JUNTA DILATACIÓN DETALLE LLORADERO DETALLE NEW JERSEY 5 5 5 5 5 5 \W8.10571; (404) N°4 a 0.30 \W8.08610; L=2.30 (301) 8N°3 Corridas Muro Concreto Reforzado \W7.52941; No se muestra el \W7.53836; refuerzo del Muro \W7.56266; Concreto Reforzado \W7.54412; (ver detalle) .15 .10 .95 .15 .48 .47 5 (404) N°4 L=2.30 GEOMETRÍA REFUERZO Escala 1:20 \A1;Tubo PVC Muro de Contención Grava de \S3#4;" y 1" \W8.75703; Geotextil \W8.69054; No tejido \W8.80179; ART 673-07 DETALLE NEW JERSEY 5 5 5 5 5 5 \W8.10571; (404) N°4 a 0.30 \W8.08610; L=2.35 (301) 8N°3 Corridas Muro Concreto Reforzado \W7.52941; No se muestra el \W7.53836; refuerzo del Muro \W7.56266; Concreto Reforzado \W7.54412; (ver detalle) .15 .10 .95 .15 .53 .47 (401) N°4 L=2.35 GEOMETRÍA REFUERZO Escala 1:20 \A1;sanitario Ø3"

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, béton armé, concrete, cuts, DETAIL, details, DWG, formwork, geometric, heights, highways, reinforced concrete, reinforcements, retaining, roads, schalung, slopes, stahlbeton, walls
