Constructive Section Of House DWG Section for AutoCAD

Constructive Section Of House DWG Section for AutoCAD

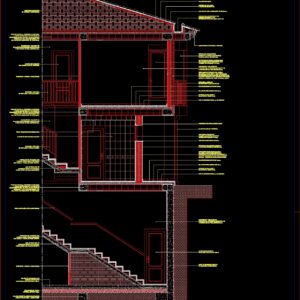

House constructive section with garage at plant in semicellar –

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Steel reinforced concrete wall, Thick concrete, Interior wood carpentry in oak veneer., Steel reinforced concrete bracing beam, Thick concrete, Stone facade, Reinforced concrete slab with electro welded mesh of, Trimmed interior horizontal horizontal thick plaster, Concrete steel reinforced concrete stairway slab., Formation of steps with hollow brick clad with a stonewall of rustic stoneware., Double hollow brick partition., Concrete forged steel for joists concrete slabs lightened compression layer with welded steel mesh, Layer of thick mortar., Cement-matching cement mortar, Floor of rustic stoneware, Rustic stoneware skirting board, Formation of steps with hollow brick clad with a stonewall of rustic stoneware., Concrete steel reinforced concrete stairway slab., Enclosure formed by factory of double hollow brick internally plastered with cement mortar insulation thermal insulation expanded polystyrene of double hollow brick., Plastered with mortar monolayer type thickness, Stone fountains, Exterior carpentry of lacquered aluminum in white with climalit glass, Double hollow brick loader., Enclosure formed by brick veneer factory tizon internally plastered with cement mortar insulation expanded polystyrene thermal insulation of double hollow brick., Metal railing with lacquered tubular profiles., Trimmed interior horizontal horizontal thick plaster, Concrete forged steel for joists concrete slabs lightened compression layer with welded steel mesh, Lacquered metal handrail, Metal railing with lacquered tubular profiles., Double hollow brick partition., Trimmed interior horizontal horizontal thick plaster, Interior wood carpentry in oak veneer., Trimmed interior horizontal horizontal thick plaster, Carpentry outside monoblock of aluminum lacquered in white with glasswork type climalit, Layer of thick mortar., Cement-matching cement mortar, Floor of rustic stoneware, Rustic stoneware skirting board, Plaster with mortar monolayer color with scraped finish thickness, False ceiling of plaster plates., Tiled with color tile., Double hollowed brick walls., Eave formed by ceramic rasilla., Concealed canalido with cement mortar waterproofed with asphalt lamina., Ceramic scraper board, Cement mortar cement grout, Mixed ceramic tile., Thermal insulation of fiberglass blanket with vapor barrier sheet, Downpour of pvc

Raw text data extracted from CAD file:

MURO DE HORMIGON ARMADO HA-25/P/40/lla Y ACERO B400S. HORMIGON POBRE DE LIMPIEZA, ESPESOR 10cm. CARPINTERIA INTERIOR DE MADERA CHAPADA EN ROBLE. VIGA DE ARRIOSTRAMIENTO DE HORMIGON ARMADO HA-25/P/40/lla Y ACERO B400S. HORMIGON POBRE DE LIMPIEZA, ESPESOR 10cm. ENCACHADO DE PIEDRA ARTIFICAL ESPESOR 15cm. SOLERA DE HORMIGON HA-25 ARMADA CON MALLAZO ELECTROSOLDADO DE 15x15cm d6mm. GUARNECIDO Y ENLUCIDO DE PARAMENTOS INTERIORES HORIZONTALES Y VERTICALES DE YESO, ESPESOR 2cm. LOSA DE ESCALERA DE HORMIGON ARMADO HA-25/B/20/lla, ACERO B400S Y DE 15cm DE ESPESOR. FORMACION DE PELDAÑOS CON LADRILLO HUECO DOBLE, REVESTIDO CON HUELLA Y TABICA DE GRES RUSTICO. TABICON DE LADRILLO HUECO DOBLE. FORJADO DE 26+4cm. HORMIGON HA-25/B/20/lla Y ACERO B400S,FORMADO POR VIGUETAS SEMIRRESISTENTES, BOVEDILLAS DE HORMIGON ALIGERADO Y CAPA DE COMPRESION CON MALLAZO ELECTROSOLDADO DE 15x15 d6mm. CAPA DE MORTERO POBRE, 5cm DE ESPESOR. MORTERO DE IGUALACION Y DE AGARRE DE CEMENTO 1:6. SOLADO DE GRES RUSTICO DE 31x31cm. RODAPIE DE GRES RUSTICO DE 7x31cm. FORMACION DE PELDAÑOS CON LADRILLO HUECO DOBLE, REVESTIDO CON HUELLA Y TABICA DE GRES RUSTICO. LOSA DE ESCALERA DE HORMIGON ARMADO HA-25/B/20/lla, ACERO B400S Y DE 15cm DE ESPESOR. CERRAMIENTO FORMADO POR FABRICA DE LADRILLO HUECO DOBLE ENFOSCADA INTERIORMENTE CON MORTERO DE CEMENTO 1:6, AISLANTE TERMICO DE POLIESTIRENO EXPANDIDO DE 60mm Y TABICON DE LADRILLO HUECO DOBLE. ENFOSCADO CON MORTERO MONOCAPA A COLOR TIPO GOTEGRAN, ESPESOR 2cm. VIERTEAGUAS DE PIEDRA DE 25x3cm. CARPINTERIA EXTERIOR DE ALUMINIO LACADO EN BLANCO CON VIDRERIA TIPO CLIMALIT 4+6+4mm. CARGADERO DE LADRILLO HUECO DOBLE. CERRAMIENTO FORMADO POR FABRICA DE LADRILLO CARAVISTA A TIZON ENFOSCADA INTERIORMENTE CON MORTERO DE CEMENTO 1:6, AISLANTE TERMICO DE POLIESTIRENO EXPANDIDO DE 60mm Y TABICON DE LADRILLO HUECO DOBLE. BARANDILLA METALICA DE PERFILERIA TUBULAR LACADA. GUARNECIDO Y ENLUCIDO DE PARAMENTOS INTERIORES HORIZONTALES Y VERTICALES DE YESO, ESPESOR 2cm. FORJADO DE 26+4cm. HORMIGON HA-25/B/20/lla Y ACERO B400S,FORMADO POR VIGUETAS SEMIRRESISTENTES, BOVEDILLAS DE HORMIGON ALIGERADO Y CAPA DE COMPRESION CON MALLAZO ELECTROSOLDADO DE 15x15 d6mm. FORJADO DE 26+4cm. HORMIGON HA-25/B/20/lla Y ACERO B400S,FORMADO POR VIGUETAS SEMIRRESISTENTES, BOVEDILLAS DE HORMIGON ALIGERADO Y CAPA DE COMPRESION CON MALLAZO ELECTROSOLDADO DE 15x15 d6mm. PASAMANOS METALICO LACADO d50mm. BARANDILLA METALICA DE PERFILERIA TUBULAR LACADA. BARANDILLA METALICA DE PERFILERIA TUBULAR LACADA. TABICON DE LADRILLO HUECO DOBLE. GUARNECIDO Y ENLUCIDO DE PARAMENTOS INTERIORES HORIZONTALES Y VERTICALES DE YESO, ESPESOR 2cm. CARPINTERIA INTERIOR DE MADERA CHAPADA EN ROBLE. GUARNECIDO Y ENLUCIDO DE PARAMENTOS INTERIORES HORIZONTALES Y VERTICALES DE YESO, ESPESOR 2cm. CARPINTERIA EXTERIOR MONOBLOQUE DE ALUMINIO LACADO EN BLANCO CON VIDRERIA TIPO CLIMALIT 4+6+4mm. CAPA DE MORTERO POBRE, 5cm DE ESPESOR. MORTERO DE IGUALACION Y DE AGARRE DE CEMENTO 1:6. SOLADO DE GRES RUSTICO DE 31x31cm. RODAPIE DE GRES RUSTICO DE 7x31cm. ENFOSCADO CON MORTERO MONOCAPA A COLOR CON ACABADO RASPADO MEDIO, ESPESOR 2cm. FALSO TECHO DE PLACAS DE ESCAYOLA. ALICATADO CON AZULEJO A COLOR. TABICONES ALIGERADOS DE LADRILLO HUECO DOBLE. ALERO FORMADO POR RASILLA CERAMICA. CANALON OCULTO ENFOSCADO CON MORTERO DE CEMENTO 1:6 E IMPERMEABILIZADO CON LAMINA ASFALTICA. TABLERO DE RASILLAS CERAMICAS DE 100x25x4cm. MORTERO DE IGUALACION Y AGARRE DE CEMENTO 1:6. TEJA CERAMICA MIXTA. AISLANTE TERMICO DE MANTA DE FIBRA DE VIDRIO CON LAMINA DE BARRERA DE VAPOR DE 80mm. BAJANTE PLUVIAL DE PVC d90mm.

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass, Steel, Wood
Measurement Units
Footprint Area
Building Features	Garage, Car Parking Lot
Tags	autocad, construction details section, constructive, cut construction details, DWG, garage, house, plant, section
