Home Two Levels DWG Full Project for AutoCAD

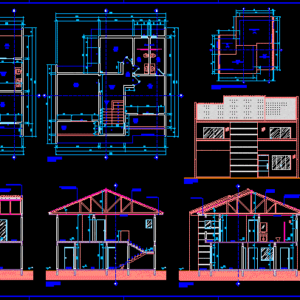

Project 2 rooms complete with; sweet, dining room, laundry area, garage, living

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

public bodies approval, statistics, ground floor area, pavto area. upper total area total useful area signature :, address :, technical responsible, name – formation, cre, signature, date, contents of this board, owner, work, project, digitization, scales, unit, plank, indicated, plant situation, donato schamne helmann, street sep sep sep, center – palm tree, architectural design, land area, coefficient of utilization, occupancy rate, www. d e s n h o s c a d. with . b r, drawings, p. Ceramic room goes down goes up ceramic tiles internal built – in table, quantity, code, measurements, sill, put the drawing in the center, plants – cuts – details, laundry, projection of the cover, balcony, p. room, kitchen, area, cupboard, toilet, shelter, bedroom, bwc, suite, circ., circulation, balcony, project. cover, building projection, metallic ruffle, floor plan, ground floor, upper, facade, balcony, suite, balcony, aa cut, bb cut, cc cut, circul., laundry, circulation, f. wood, wooden structure, slab eaves, slab eaves, september 7 street, juvenile street m. zanardini, empty ladder, sidewalk, lower floors, cuts

Raw text data extracted from CAD file:

A3 420 x 297 mm A3 420 x 297 mm APROVAÇÃO ÓRGÃOS PÚBLICOS ESTATÍSTICA ÁREA TÉRREO 85.75 m² ÁREA PAVTO. SUPERIOR 80.61 m² ÁREA TOTAL 166.36 m² ÁREA ÚTIL TOTAL 140.09 m² NOME / RAZÃO SOCIAL: CPF / CNPJ: ASSINATURA: ENDEREÇO: RESPONSÁVEL TÉCNICO NOME – FORMAÇÃO CREA ASSINATURA DATA CONTEÚDO DESTA PRANCHA PROPRIETÁRIO OBRA PROJETO DIGITALIZAÇÃO ESCALAS UNIDADE PRANCHA INDICADAS CM 2 / 2 PLANTA DE SITUAÇÃO ESTATÍSTICA DONATO SCHAMNE HELMANN 065.004.859-80 RUA SETE DE SETEMBRO SN, CENTRO – PALMEIRA PROJETO ARQUITETÔNICO RESIDÊNCIA UNIFAMILIAR EM ALVENARIA – 02 PAVIMENTOS JAN / 2011 ÁREA DO TERRENO 426.60 m² COEFICIENTE DE APROVEITAMENTO 0.39 TAXA DE OCUPAÇÃO 20.10 % D e n i r a M l a n o i t a N r e d g i n g C o m p a n y p a r t m e n t e D y e v r u S E S W N W NW N SE SW S NE E N N NM w w w . d e s e n h o s c a d . c o m . b r DesenhosCAD D e n i r a M l a n o i t a N r e d g i n g C o m p a n y p a r t m e n t e D y e v r u S E S W N W NW N SE SW S NE E N N NM p. cerâmico 00.00 m² QUARTO DESCE SOBE DESCE SOBE TELHAS CERÂMICAS 35 % TELHAS CERÂMICAS 35 % TELHAS CERÂMICAS 35 % DESCE SOBE 15 140 15 325 15 665 15 385 15 235 15 680 400 15 905 80 1065 15 345 120 80 15 300 15 300 860 15 295 15 325 15 400 15 665 415 100 30 30 30 30 20 71 60 74 10 80 35 120 50 20 120 20 15 160 15 15 385 15 235 15 400 15 680 400 125 80 1065 70 60 10 10 60 70 140 15 15 400 120 15 370 15 355 15 98 150 98 100 30 30 30 30 30 335 115 15 215 295 15 205 15 240 15 30 30 30 30 30 30 30 30 30 100 60 125 120 115 15 665 70 735 315 15 70 307 308 70 377 378 70 453 453 70 1045 70 650 15 720 15 400 140 430 615 80 80 775 40 25 200 85 100 15 100 285 15 450 15 120 15 80 80 775 138 200 62 125 200 60 1080 1080 15 90 70 150 60 400 15 105 90 A B C D E F G A B C D E F G 415 1080 1080 A B C D E F G A B C D E F G A B C D E F G A B C D E F G A B C D E F G A B C D E F G 140 70 50 210 50 210 50 210 50 100 210 50 100 210 50 70 140 50 210 50 260 260 17 260 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 70 140 50 50 120 90 210 50 132 80 50 210 50 210 50 210 50 260 50 80 132 260 0 210 196 22° 22° 2475 615 3950 2475 905 570 3950 400 680 1080 360 2475 975 500 1080 2800 P1 80 X 210 INTERNA P1 80 X 210 INTERNA 65 60 35 60 40 80 90 150 X 120 J1 TABELA DE ESQUADRIAS QUANTIDADE CÓDIGO MEDIDAS PEITORIL 1 J1 60 X 70 140 4 J2 60 X 80 130 2 J3 120 X 120 90 1 J4 150 X 120 90 1 J5 150 X 140 70 3 P1 70 X 210 – 4 P2 80 X 210 – 1 P3 90 X 210 – 1 P4 160 X 210 – 2 P5 200 X 210 – PLANTA DE SITUAÇÃO COLOCAR O DESENHO NO CENTRO PLANTAS – CORTES – DETALHES p. cerâmico 5.20 m² Lavanderia 01 02 03 04 05 06 07 10 11 12 13 08 14 09 15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 120 5 5 5 5 5 5 5 5 5 5 5 5 5 PROJEÇÃO DA COBERTURA PROJ. SACADA p. cer. 11.69 m² SALA p. cer. 8.54 m² COZINHA p. cer. 6.34 m² ÁREA p. cer. 11.19 m² COPA p. cer. 2.46 m² LAVABO p. cer. 24.62 m² ABRIGO 5 5 p. cer. 10.00 m² Quarto p. cer. 4.97 m² BWC p. cer. 4.97 m² BWC p. cer. 13.20 m² Suíte p. cer. 2.04 m² Circ. p. cer. 6.29 m² Circulação p. cer. 18.01 m² Quarto p. cer. 3.98 m² Sacada p. cer. 4.62 m² Sacada 03 04 05 06 07 10 11 12 13 08 14 09 15 16 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 210 240 295 255 PROJ. COBERTURA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 TELHAS CERÂMICAS 40 % TELHAS CERÂMICAS 40 % TELHAS CERÂMICAS 40 % TELHAS CERÂMICAS 40 % 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROJEÇÃO DA EDIFICAÇÃO RUFO METÁLICO PLATIBANDA PLATIBANDA RUFO METÁLICO PLANTA DA COBERTURA Escala: 1 / 100 TÉRREO Escala: 1 / 50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 SUPERIOR Escala: 1 / 50 5 5 5 5 5 FACHADA Escala: 1 / 50 SALA COZINHA VARANDA BWC SUÍTE SACADA 01 02 03 04 05 06 07 08 09 10 16 09 08 07 06 05 10 11 12 13 11 11 11 CORTE AA Escala: 1 / 50 CORTE BB Escala: 1 / 50 CORTE CC Escala: 1 / 50 SALA LAVABO ABRIGO SUÍTE CIRCUL. QUARTO LAVAND. COPA LAVABO QUARTO CIRCULAÇÃO F. MADEIRA F. MADEIRA F. MADEIRA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0 0 0 0 0 0 15 184 270 270 270 268 268 15 15 ESTRUTURA DE MADEIRA TELHAS DE CONCRETO INCLINAÇÃO DE 40 % PLATIBANDA / RUFO BEIRAL EM LAJE PLATIBANDA / RUFO ESTRUTURA DE MADEIRA TELHAS DE CONCRETO INCLINAÇÃO DE 40 % 5 5 5 5 ESTRUTURA DE MADEIRA TELHAS DE CONCRETO INCLINAÇÃO DE 40 % BEIRAL DE LAJE BEIRAL DE LAJE RUA SETE DE SETEMBRO RUA JUVENAL M. ZANARDINI 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2800 p. cer. 6.94 m² Vazio Escada P1 70 X 210 P1 70 X 210 P1 70 X 210 P2 80 X 210 P2 80 X 210 P2 80 X 210 P2 80 X 210 P3 90 X 210 P4 160 X 210 P5 200 X 210 P5 200 X 210 5 5 5 5 5 5 140 60 X 70 J1 130 60 X 80 J2 130 60 X 80 J2 130 60 X 80 J2 130 60 X 80 J2 90 120 X 120 J3 90 120 X 120 J3 90 150 X 120 J4 70 150 X 140 J5 CALÇADA Personalizado 1025 x 594 mm NOME / RAZÃO SOCIAL: CPF / CNPJ: ASSINATURA: ENDEREÇO: RESPONSÁVEL TÉCNICO ASSINATURA DATA CONTEÚDO DESTA PRANCHA PROPRIETÁRIO PROJETO ARQUITETÔNICO RESIDÊNCIA UNIFAMILIAR EM ALVENARIA – 02 PAVIMENTOS OBRA PROJETO DIGITALIZAÇÃO ESCALAS UNIDADE PRANCHA JAN / 2011 INDICADAS CM 1 / 2 PLANTAS BAIXAS CORTES PLANTA DA COBERTURA TABELA DE ESQUADRIAS FACHADA
