Unifamily Housing DWG Section for AutoCAD

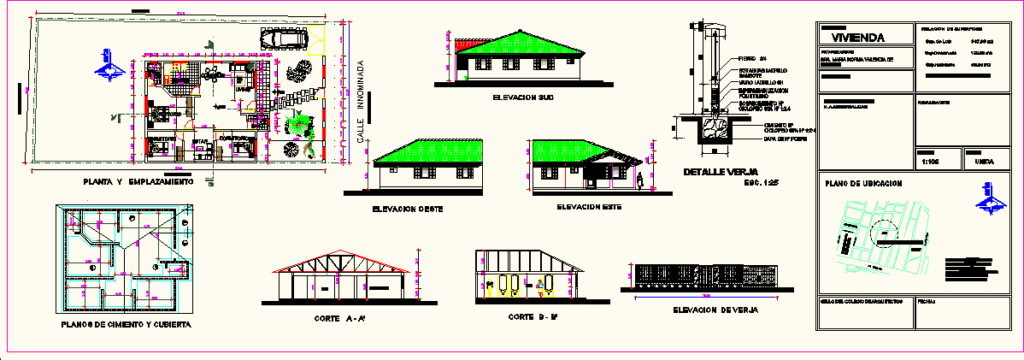

CONTAIN PLANTS ELEVATIONS , SECTIONS , WITH DIMENSIONS ACCORDING SCALE DESIGNED.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

botaguas brick gambote, polyethylene waterproofing, layer of poor hº, innominada street, juan soliz, raimundo sanchez, ustariz agapito, kitchen, living room, dining room, bedroom, hall, bathroom, single, lamina, scale, location map, revalidation, date: , seal of the architects’ association, owners :, sra. maria norm valencia de calizaya, project:, relation of surfaces, architect: stamp of approval h. to. municipality, housing, took out, zone: …………………………………… …………., district: ………………………….., municipality :……………………………….., Apple:…….. ………………………, lot: ……………….. ………………….., chapare, province: …………………. ……………., huyllani-elmos ranch, detail fence, bathroom, living, Juan Soliz, Reymundo Sanchez, agapito ustaris, porch, elevation sud, plant and site, west elevation, elevation east, cut b – b ‘, cut a – a’, elevation of gate, foundation and roof planes, av. fourteenth, urb. Bank of La Paz, Santa Rita condominium, to v. v i l l z z n, university of aquino, huayllani grande

Raw text data extracted from CAD file:

\A1;13.28 0.7 2 1.3 0.5 0.6 0.23 0.15 0.22 0.18 0.45 FIERRO 3/4 BOTAGUAS LADRILLO GAMBOTE MURO LADRILLO 6H IMPERMEABILIZACION POLIETILENO SOBRECIMIENTO Hº CICLOPEO 60% Hº 1:2:4 CIMIENTO Hº CICLOPEO 60% Hº 1:2:4 CAPA DE Hº POBRE 0.06 0.07 0.13 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 5 5 0.0 \A1;0,7 \A1;2.15 \A1;1,3 \A1;0,5 \A1;0,6 \A1;0,2 \A1;0,2 \A1;0,2 \A1;0,2 \A1;0,5 \A1;0,1 \A1;0,1 \A1;0,1 \A1;4.20 \A1;3.00 \A1;3.00 \A1;3.30 \A1;5.10 \A1;3.50 \A1;2.00 \A1;1.30 \A1;3.30 \A1;2.80 \A1;2.80 \A1;3.60 \A1;1.30 \A1;1.80 \A1;2.80 \A1;2.80 CALLE INNOMINADA JUAN SOLIZ RAIMUNDO SANCHEZ AGAPITO USTARIZ COCINA LIVING COMEDOR DORMITORIO DORMITORIO DORMITORIO HALL BANO BANO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;0.75 \A1;1.50 \A1;0.75 \A1;0.50 \A1;0.70 \A1;1.40 \A1;1.50 \A1;1.60 \A1;1.50 \A1;1.10 \A1;1.50 \A1;0.70 \A1;1.00 \A1;0.20 \A1;0.85 \A1;1.50 \A1;2.02 \A1;2.00 \A1;1.58 \A1;0.70 \A1;0.95 \A1;1.20 \A1;1.20 \A1;0.60 \A1;1.20 \A1;0.60 \A1;1.20 \A1;4.20 \A1;3.00 \A1;3.00 \A1;3.30 \A1;5.10 \A1;3.50 \A1;2.00 \A1;1.30 \A1;3.30 \A1;2.80 \A1;2.80 \A1;3.60 \A1;1.30 \A1;1.80 \A1;2.80 \A1;2.80 \A1;13.27 \A1;1.00 \A1;0.85 \A1;0.00 \A1;2.00 \A1;0.85 \A1;1.00 \A1;0.20 \A1;0.50 \A1;0.70 \A1;0.50 \A1;0.20 \A1;3.00 \A1;0.87 \A1;0.88 \A1;1.10 \A1;0.88 \A1;0.35 \A1;2.50 \A1;0.20 \A1;2.00 \A1;0.20 \A1;5.00 \A1;2.15 \A1;1.90 \A1;1.00 \A1;1.20 \A1;0.30 \A1;2.10 \A1;2.20 \A1;2.20 \A1;2.20 \A1;2.20 \A1;0.30 \A1;2.20 \A1;0.30 \A1;1.90 \A1;2.20 \A1;1.00 \A1;1.20 \A1;0.30 \A1;2.50 \A1;2.08 \A1;2.40 \A1;2.90 \A1;2.40 \A1;2.40 \A1;3.20 \A1;0.90 \A1;1.40 \A1;4.30 \A1;4.70 \A1;2.60 \A1;2.90 \A1;0.90 \A1;1.60 \A1;3.80 \A1;2.60 \A1;1.50 \A1;2.50 \A1;2.08 \A1;2.50 \A1;1.30 \A1;0.80 \A1;5.80 LIVING \A1;3.40 \A1;2.60 \A1;3.40 \A1;1.70 \A1;2.60 \A1;0.90 \A1;1.10 \A1;1.90 \A1;3.40 \A1;4.01 \A1;9.20 \A1;1.30 \A1;2.40 \A1;3.30 \A1;3.38 \A1;3.18 \A1;3.18 \A1;0.80 \A1;3.88 \A1;1.32 \A1;0.90 \A1;0.78 \A1;5.88 \A1;1.10 \A1;8.40 \A1;1.70 \A1;2.80 \A1;2.30 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;3.80 \A1;3.00 \A1;3.80 \A1;1.70 \A1;3.10 \A1;1.30 \A1;3.80 \A1;4.41 \A1;3.70 \A1;3.58 \A1;3.58 \A1;0.89 \A1;1.30 \A1;0.78 \A1;9.60 \A1;0.98 \A1;1.32 \A1;0.20 \A1;0.80 \A1;8.80 \A1;2.02 \A1;0.78 \A1;6.80 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;2.00 \A1;4.30 2,2 \A1;13.65 \A1;0,7 \A1;2.15 \A1;1,3 \A1;0,5 \A1;0,6 \A1;0,2 \A1;0,2 \A1;0,5 \A1;0,1 \A1;0,1 \A1;0,1 \A1;0.20 \A1;2.29 \A1;0.09 \A1;1.04 \A1;0.96 \A1;27.50 \A1;27.13 CALLE INNOMINADA UNICA LAMINA ESCALA PLANO DE UBICACION 1:100 REVALIDACION FECHA : SELLO DEL COLEGIO DE ARQUITECTOS PROPIETARIOS: SRA. MARIA NORMA VALENCIA DE CALIZAYA PROYECTO: Sup. de Lote 367.60 m2 Sup.Construida 102.98 m2 Sup.Habitable 93.94 m2 Longitud de Verja 13.27 ml RELACION DE SUPERFICIES ARQUITECTO: SELLO DE APROBACION H. A. MUNICIPALIDAD VIVIENDA SACABA ZONA:………………………………………………. DISTRITO:………………………….. MUNICIPIO:……………………………….. MANZANA:…………………………….. LOTE:……………………………………. 37 CHAPARE PROVINCIA:……………………………….. HUYLLANI-OLMOS RANCHO 5 DETALLE VERJA ESC. 1:25 5 2.15 5 5 5 5 5 5 5 5 5 5 5 FIERRO 3/4 BOTAGUAS LADRILLO GAMBOTE MURO LADRILLO 6H IMPERMEABILIZACION POLIETILENO SOBRECIMIENTO Hº CICLOPEO 60% Hº 1:2:4 CIMIENTO Hº CICLOPEO 60% Hº 1:2:4 CAPA DE Hº POBRE COCINA LIVING COMEDOR DORMITORIO DORMITORIO DORMITORIO HALL BAÑO BAÑO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 + 0.18 13.27 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B B’ ‘ A A DORMITORIO 5 HALL 5 + 0.00 – ESTAR JUAN SOLIZ REYMUNDO SANCHEZ AGAPITO USTARIS ANCHO DE VIA 12.50 m 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO BAÑO BAÑO LIVING COMEDOR PORCH HALL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;1.50 UNICA LAMINA ESCALA PLANO DE UBICACION 1:100 REVALIDACION FECHA : SELLO DEL COLEGIO DE ARQUITECTOS PROPIETARIOS: PROYECTO: Sup. de Lote 375.27 m2 Sup.Construida 102.98 m2 Sup.Habitable 93.94 m2 Longitud de Verja 13.28 m2 RELACION DE SUPERFICIES ARQUITECTO: SELLO DE APROBACION H. A. MUNICIPALIDAD VIVIENDA ZONA:………………………………………………. DISTRITO:………………………….. MUNICIPIO:……………………………….. MANZANA:…………………………….. LOTE:……………………………………. PROVINCIA:……………………………….. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 + 0.18 DORMITORIO COMEDOR HALL 5 DETALLE VERJA ESC. 1:25 5 2.15 5 5 5 5 5 5 FIERRO 3/4 BOTAGUAS LADRILLO GAMBOTE MURO LADRILLO 6H IMPERMEABILIZACION POLIETILENO SOBRECIMIENTO Hº CICLOPEO 60% Hº 1:2:4 CIMIENTO Hº CICLOPEO 60% Hº 1:2:4 CAPA DE Hº POBRE 5 5 5 5 5 5 5 5 5 ELEVACION SUD PLANTA Y EMPLAZAMIENTO ELEVACION OESTE ELEVACION ESTE CORTE B – B’ CORTE A – A’ ELEVACION DE VERJA PLANOS DE CIMIENTO Y CUBIERTA PERFIL DE VÍA DE 12.50 m. PERFIL DE VÍA DE 12.50 mts. PERFIL DE VÍA DE 15 m. AV. DECIMO CUARTA URB. BANCO DE LA PAZ CONDOMINIO SANTA RITA A V. V I L L A Z O N UNIVERSIDAD DE AQUINO HUAYLLANI GRANDE 5
