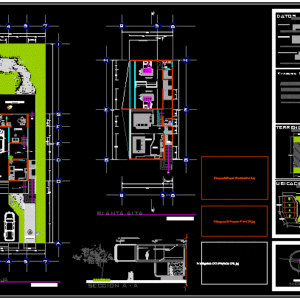

Flexible House DWG Full Project for AutoCAD

Special projects – Two plants – Two bedrooms – Sections – Study

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

signature, expert :, location :, owner :, zapopan, jalisco, aurea, projected :, drew :, absorption well, rainwater, topsoil, infiltration layer, stencil boulder stone, cover, excess, grass and, intermediate foundation , adjoining foundation, brick wall, concrete footing, foundation detail, antisalitrosa, dala de desplante, stone, mamposteo, variable, ground floor, main elevation, house room, viewpoint of san isidro, eloy sánchez hernandez, construction , arq. roy vargas vázquez, arq. josé navarro, areas, roof mezzanine roof, load table, section, upper floor, rooftop plant, foundation and drainage, location, template, concrete footing, union detail, plant, isolated footing, topsoil, slab reinforced concrete and cast on compact terrain, axis, concrete, mesh-lac, filling, tezontle, cistern, cut c – c, lock tc, see cut aa, cut b – b, step man, entry, npt, cuaad , university center of architecture and design, architecture, construction, winds, bioclimatic chart, may, abr, mar, feb, ene, jun, jul, ago, sep, oct, nov, dec, access, baja, estudio, garage, up, services, bathroom, projection of the roof, glass projection, glass, dining room, ing, sliding panel, kitchen, stay, projection of growth, quality that has something to bend easily without breaking. docility or weakness of courage that inclines to yield and accommodate the opinion of others. ability of an individual to alter their psychic attitude or adjust easily to changes in environment or situation. variable in time., flexible housing, rest area, bedroom, mobile furniture, flexible, sheet:, date:, contains :, p.b. Architectural, architectural, presentation, housing, lamina, qualification, architectural composition vi, north, orientation, alm. fco javier barajas luquin, location, zapopan jal., ground, first floor, p.a. architectural, service, wait, growth projection, mechanical system propelled by jacks, hydraulic and steel tensioners that, cutting line, the weight exerted by the structure itself, is counteracted by half its length, within the same structure. , structural elements of the rigid frame, structural axes, counteract the pressure of gravity., discharge duct, dc, ironing area, for housing, data, housing, ground floor area, upstairs area, light modular panel, plant low, section a – a

Raw text data extracted from CAD file:

firma perito: ubicación: propietario: tel: 633 81 97 Zapopan, Jalisco AUREA Sta. Lucia #274 Col. Tepeyac proyectó: dibujó: POZO DE ABSORCION AGUAS PLUVIALES TIERRA VEGETAL CAPA DE INFILTRACION PLANTILLA PIEDRA BRAZA TAPA DEMASIAS PASTO Y \A1;0.40 \A1;0.40 \A1;variable \A1;variable 5 5 Cimentación intermedia Cimentación colindante muro de ladrillo de lama firme de concreto firme de concreto DETALLE DE CIMENTACION antisalitrosa dala de desplante de piedra mamposteo variable variable Planta baja Alzado principal CASA HABITACION Mirador de San Isidro Magnolia norte #1067-81 Eloy Sánchez Hernández construcción Arq. Roy Vargas Vázquez Arq. José Navarro AREAS Terreno 87.50 m2 Planta baja 66.52 m2 Planta alta 56.25 m2 total 122.77 m2 Total 650 kg/m² 600 kg/m² Cap. carga de terreno 10 ton/m² carga entrepiso azotea muertas 400 kg/m² 350 kg/m² vivas 250 kg/m² 250 kg/m² Cuadro de cargas Seccion Planta alta Planta de Azoteas Cimentacion y Drenaje Ubicacion \A1;0.70 \A1;2.00 \A1;0.65 \A1;0.70 \A1;0.65 \A1;2.00 \A1;2.00 \A1;0.65 \A1;0.65 \A1;1.20 \A1;0.70 \A1;0.25 \A1;0.15 \A1;0.10 PLANTILLA ZAPATA DE CONCRETO DETALLE DE UNION PERFIL OC 50cm DIAMETRO CORTE A-A´ Z-1 456.6342736032475 456.6342736032475 456.6342736032475 PLANTA TL A´ A VARILLAS DE 1/2 ” @10 cm 6 VARILLAS DE 3/4″ EST 3/8″@15cm 456.6342736032475 456.6342736032475 456.6342736032475 456.6342736032475 ZAPATA AISLADA Z-1 TL 456.6342736032475 456.6342736032475 456.6342736032475 456.6342736032475 456.6342736032475 456.6342736032475 456.6342736032475 RELLENO DE MATERIAL INERTE (TEPETATE O SIMILAR) COMPACTADO AL 95% CON LA PENDIENTE QUE INDIQUE EL PROYECTO RELLENO DE TIERRA VEGETAL GUARNICIÓN DE CONCRETO ARMADO F’C=150 Kg/cm2 AGREGADO MAXIMO DE 3/4″ ACABADO APARENTE LOSA DE CONCRETO ARMADO Y COLADA SOBRE TERRENO COMPACTO 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 MORTERO DE CEMENTO-ARENA PROPORCIÓN 1:5 RELLENO DE MATERIAL INERTE (TEPETATE O SIMILAR) COMPACTADO AL 95% CON LA PENDIENTE QUE INDIQUE EL PROYECTO BASE RELLENO DE TIERRA VEGETAL GUARNICIÓN DE CONCRETO ARMADO F’C=150 Kg/cm2 AGREGADO MAXIMO 3/4″ ACABADO APARENTE. LOSA DE CONCRETO PRECOLADO DE 10cm DE ESPESOR 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 437.9576179026286 0.10 0.20 0.15 0.02 0.02 0.15 0.15 0.30 0.20 0.10 0.20 0.25 0.15 0.05 0.025 0.025 0.15 0.15 0.30 T EJE \A1;35 \A1;8 \A1;15 \A1;15 \A1;35 \A1;15 \A1;3.30 \A1;12 \A1;R=1.10 \A1;3.35 \A1;2.45 FIRME DE CONCRETO MALLA-LAC RELLENO DE TEZONTLE 459.5146946121423 459.5146946121423 CISTERNA CORTE C – C Tc #3@20 #3@30 PLANTILLA #3@20 TRABE Tc 462.9634051371972 #3@40 #3@40 VER CORTE A-A #3@20 VER CORTE A-A 462.9634051371972 462.9634051371972 462.9634051371972 #3@20 PLANTILLA 462.9634051371972 CORTE B – B CISTERNA #3@20 #3@30 462.9634051371972 B B Paso Hombre 0.80×0.80 C / Tc Tc C A h=3.10 m. B 1 2 474.3232506883339 A 474.3232506883339 474.3232506883339 A TINACO ROTOPLAS CAP. 10,000 LTS. o= 2.20 Y H=3.10 INGRESO N.P.T. +/- 0.00 \A1;20.000 \A1;2.000 \A1;4.100 \A1;2.000 \A1;2.000 \A1;5.200 \A1;20.000 \A1;1.800 \A1;1.300 \A1;1.307 \A1;1.500 \A1;2.500 \A1;40.000 \A1;4.282 \A1;3.318 \A1;3.335 \A1;2.578 \A1;4.500 \A1;8.000 \A1;2.500 \A1;1.500 \A1;1.278 \A1;2.578 \A1;3.335 \A1;40.000 \A1;0.800 \A1;10.935 \A1;14.000 \A1;3.800 \A1;3.600 \A1;2.323 \A1;4.277 \A1;6.600 \A1;4.500 \A1;2.400 \A1;10.200 \A1;8.200 \A1;2.000 \A1;1.500 \A1;14.000 \A1;1.290 \A1;4.264 \A1;2.323 \A1;3.600 \A1;3.800 \A1;1.500 \A1;10.000 \A1;5.603 \A1;3.104 \A1;0.997 C.U.A.A.D. CENTRO UNIVERSITARIO DE ARTE ARQUITECTURA Y DISENO ARQUIT ECTURA N NE NO O SO S SE E 33% MAR/JUL FEB/DIC 50% AGO/SEP ABR/MAY JUN/OCT 17% ENE/NOV 50% 40% 30% 20% Vientos (m/seg) VIENTOS -5 0 5 10 15 20 25 30 35 40 45 50 -5 0 5 10 15 20 25 30 35 40 45 50 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 humedad relativa (%) temperatura de bulbo seco (ºc) temperatura de bulbo seco (ºc) carta bioclimatica may abr mar feb ene jun jul ago sep oct nov dic \A1;29.541 \A1;29.848 \A1;19.189 \A1;18.641 29.54059884532535 5 5 5 453.35 Mts ² de terreno \A1;40.000 \A1;14.000 \A1;14.000 \A1;40.000 40.0 13.99999999999997 14.00000000000003 40.0 54.39 49.85 61.08 27.86 22.73 7 8 9 1 2 3 4 6 5 5 5 5 5 N acceso \A1;54.39 m. \A1;49.85 m. \A1;61.80 m. \A1;27.86 m. \A1;22.73 m. 7 8 9 1 2 3 4 6 54.39 m. 49.85 m. 61.80 m. 27.86 m. 22.73 m. \A1;40.00 m. \A1;14.00 m. \A1;14.00 m. \A1;40.00 m. \A1;10.200 \A1;8.200 \A1;2.000 \A1;1.500 \A1;20.000 \A1;2.000 \A1;4.100 \A1;2.000 \A1;2.000 \A1;5.200 \A1;20.000 \A1;1.800 \A1;1.300 \A1;1.307 \A1;1.500 \A1;2.500 \A1;10.000 \A1;5.603 \A1;3.104 \A1;0.997 3 baja baja ESTUDIO N+ 0.95 N – 0.30 COCHERA N+ 0.17 sube sube sube servicios N+ 0.00 N+ 0.00 INGRESO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1 2 3 4 5 6 N+ 0.00 baño proyeccion de la cubierta proyeccion cristal proyeccion cristal proyeccion de la cubierta sube sube 1 2 3 4 5 6 7 8 9 10 11 12 13 14 cristal cristal sube 1 2 3 4 5 6 7 8 9 N+ 2.30 COMEDOR ING proyeccion de la cubierta panel deslizable N+ 2.30 COCINA N+ 2.30 ESTANCIA Proyeccion de crecimiento N+ 3.80 baño cualidad que tiene alguna cosa para doblarse facilmente sin romperse. docilidad o flaqueza de animo que inclina a ceder y acomodarse al dictamen ajeno. capacidad de un individuo para alterar su actitud psiquica o ajustarse con facilidad a los cambios de ambiente o situacion. variable en el tiempo. Vivienda Flexible sube ZONA DE DESCANSO N+ 0.00 cristal cristal cristal N+ 3.80 baño N+ 3.80 RECAMARA N+ 3.80 RECAMARA mueble movil panel deslizable H E B 5 5 5 5 2.000 5 5 5 5 5 1.500 5 C D F E G H E B A I C D F E G A I 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 3 4 5 7 5 5 5 5 5 5 5 5 2 5 6 10.200 5 5 5 1 3 4 5 7 5 5 5 5 5 5 5 2 6 5 10.000 5 5 5 FLEXIBLE LAMINA : FECHA : CONTIENE: ESCALA : 1 : 1 0 0 P.B. ARQUITECTONICA ARQUITECTONICA Marzo 2006 PRESENTACION VIVIENDA 1 lamina CALIFICACION Composicion Arquitectonica VI NORTE ORIENTACION Alm. Fco. Javier Barajas Luquin UBICACIÓN Zapopan Jal. TERRENO ESCALA 1 : 100 PLANTA ALTA P.A. ARQUITECTONICA ESCALA 1 : 100 sube 1 2 3 4 5 6 7 8 9 10 11 12 13 14 cristal cristal sube 1 2 3 4 5 6 7 8 9 N+ 2.30 COMEDOR ING proyeccion de la cubierta panel deslizable N+ 2.30 COCINA N+ 2.30 ESTANCIA Proyeccion de crecimiento N+ 3.80 baño cristal cristal cristal N+ 3.80 baño N+ 3.80 RECAMARA N+ 3.80 RECAMARA mueble movil panel deslizable baja baja ESTUDIO N+ 0.95 N – 0.30 COCHERA N+ 0.17 SERVICIO sube sube espera N+ 0.00 sube N+ 0.00 INGRESO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1 2 3 4 5 6 N+ 0.00 baño proyeccion de la cubierta proyeccion cristal proyeccion cristal proyeccion de la cubierta sube sube ZONA DE DESCANSO N+ 0.00 ESTUDIO ? PROYECCION DE CRECIMIENTO SISTEMA MECANICO PROPULSADO POR GATOS HIDRAULICOS Y TENSORES DE ACERO QUE LINEA DE CORTE LINEA DE CORTE EL PESO EJERCIDO POR LA PROPIA ESTRUCTURA ES CONTRARESTADO POR LA MITAD DE SU LONGITUD DENTRO DE LA MISMA ESTRUCTURA. P ELEMENTOS ESTRUCTURALES DEL BASTIDOR RIGIDO ZONA DE DESCANSO EJES ESTRUCTURALES EJES ESTRUCTURALES CONTRARESTAN LA PRESION DE LA GRAVEDAD. Ducto de descarga D.C. sube espera area de planchado 40.00 m. 14.00 m. 14.00 m. 40.00 m. Para vivienda DATOS vivienda Área = 58.8724, Perímetro = 38.6260 Área = 181.6500, Perímetro = 59.0097 Área = 204.0500, Perímetro = 67.0097 Área en planta baja Área en planta alta Área en planta alta (expansion) sube 1 2 3 4 5 6 7 8 9 10 11 12 13 14 cristal cristal sube 1 2 3 4 5 6 7 8 9 N+ 2.30 COMEDOR ING proyeccion de la cubierta panel deslizable N+ 2.30 COCINA N+ 2.30 ESTANCIA N+ 3.80 baño cristal cristal cristal N+ 3.80 baño N+ 3.80 RECAMARA N+ 3.80 RECAMARA mueble movil panel deslizable H E B 5 5 5 5 2.000 5 5 5 5 5 1.500 5 H E B 2 5 6 10.200 5 5 5 2 6 5 10.000 5 5 5 ESCALA 1 : 100 PLANTA ALTA Ducto de descarga PANEL MODULAR ligero PLANTA BAJA A A SECCION A – A SECCION A – A
