Map House Room DWG Full Project for AutoCAD

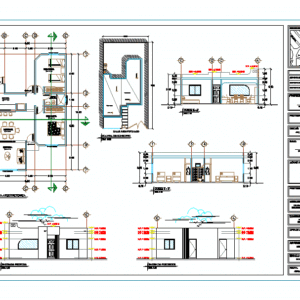

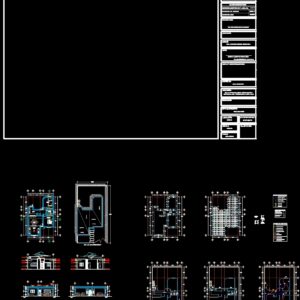

This project consists of architectural plans; structural drawings and site plans

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

facilities and structures, poor concrete template, cold water pipe, st, bt, cold water outlet, hot water pipe, hot water outlet, heater, ventilation pipe, tv, incandescent center outlet, single damper, meter, connection cfe, load center, exit of flying buttress, foundation plant, roof slab, electrical installation, hydraulic installation, sanitary installation, bedroom, dining room, room, table of surfaces, projected :, content :, location :, no. plane:, dimension :, date :, scale :, owner :, meters, d.r.o., location sketch :, surface built on floor arq., free surface, indicated, type of project :, cadastral key :, regularization, sr. octavio rezendiz cornejo, drew :, arq. alejandro ramsés unzo meza, project:, house room, sergio alberto castro nuñez, notes and specifications:, surface of the land, projection of trabe in arc, comes from domiciliary take, to the municipal network, street v. gomez farias, azcapotzalco, palenque, olmecas, tlaloc, teotihuacan, grouper, moctezuma, blvd. agustin olachea, building, architectural plant, assembly plant, facades and cuts., architectural plant, assembly plant, front facade, z – z ‘cut, cut and – and’, back facade

Raw text data extracted from CAD file:

NE SE NO SO N E O S PL-02/02 INSTALACIONES Y ESTRUCTURAS 4 VAR. 3/8″ EST 1/4″ @20 CM. 4 VAR. 3/8″ EST 1/4″ @20 CM. CASTILLO K-1 0.15 \W6.48814; CADENA DE \W6.48814; CERRAMIENTO CC 0.15 0.20 0.15 CONCRETO F´C 150 kg/cm² CONCRETO F´C 150 kg/cm² \A1;ESC. 1:10 \A1;ESC. 1:10 \H0.6785x;CADENA DE DESPLANTE DE DIMENCIONES INDICADAS EN EL DIBUJO CONCRETO F´C=200 KG/CM² \H0.6785x;PARRILLA HECHA CON VARILLA DEL #3 @ 20 CMS. EN AMBOS SENTIDOS PLANTILLA DE CONCRETO POBRE 0.70 0.20 0.15 0.05 0.55 0.15 ZAPATA C\H0.9998x;\C7;O\fTimes New Roman|b0|i0|c0|p18;RRIDA PERIMETRAL\C256; Z-1 ESCALA 1:20 0.20 \H0.6785x;CADENA DE DESPLANTE DE DIMENCIONES INDICADAS EN EL DIBUJO CONCRETO F´C=200 KG/CM² \H0.6785x;PARRILLA HECHA CON VARILLA DEL #3 @ 20 CMS. EN AMBOS SENTIDOS PLANTILLA DE CONCRETO POBRE 0.70 0.20 0.15 0.05 0.15 ZAPATA C\H0.9998x;\C7;O\fTimes New Roman|b0|i0|c0|p18;RRIDA INTERMEDIA\C256; Z-2 ESCALA 1:20 0.20 \A1;LOSA ALIGERADA \A1;0.15 CASETON DE POLIESTIRENO 60x60x15\~ 0.05 \A1;MALLA 6-6/10-10 0.20 \A1;4 VAR \S1#2;” EST \S3#8;”@ 15cms RECUBRIMIENTO MIN. 3 CM 0.15 \A1;CONCRETO F´C= 200 kg/cm² CASETON DE POLIESTIRENO 60x60x15\~ \A1;ESC. 1:10 0.20 0.40 CONCRETO F’C = 200kg/CM² 4 VAR. DEL #5 ESTRIBOS DEL #3 @ 20 CMS. 4 VAR. 3/8″ EST 1/4″ @20 CM. 0.20 0.15 CONCRETO F´C 150 kg/cm² CASTILLO K-2 \A1;ESC. 1:10 TRABE TR-1 \A1;ESC. 1:10 TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A DE ALIMENTACI\fTimes New Roman|b0|i0|c0|p18;Ó\fTimes New Roman|b0|i0|c238|p18;N TUBERÍA DE AGUA FRÍA SUBE TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A BAJA TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A S.T. B.T. SIMBO\fTimes New Roman|b0|i0|c0|p18;L\fTimes New Roman|b0|i0|c238|p18;O\fTimes New Roman|b0|i0|c0|p18;GÍA INSTALACIÓN HIDRAULICA SALIDA AGUA FRÍA TUBERÍA DE AGUA CALIENTE SALIDA AGUA CALIENTE CALENTADOR REGISTRO DE BLOCK DE 40 X 60 CMS. CODO 45° PVC d 2″ SIMBO\fTimes New Roman|b0|i0|c0|p18;L\fTimes New Roman|b0|i0|c238|p18;O\fTimes New Roman|b0|i0|c0|p18;GÍA INST. SANITARIA R TUBO DE VENTILACIÓN T.V. “Y” SENCILLA PVC d 2″ SALIDA DE CENTRO INCANDESCENTE APAGADOR SENCILLO CONTACTO DOBLE 110 V MEDIDOR ACOMETIDA C.F.E. TABLERO DE DISTRIBUCIÓ\fTimes New Roman|b0|i0|c238|p18;N GENERAL CENTRO DE CARGA TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A POR LOSA O MURO TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A POR PISO SIMBO\fTimes New Roman|b0|i0|c0|p18;L\fTimes New Roman|b0|i0|c238|p18;O\fTimes New Roman|b0|i0|c0|p18;GÍA INSTALACIÓN ELÉCTRICA SALIDA DE ARBOTANTE CONTACTO SENCILLO\fTimes New Roman|b0|i0|c238|p18; 110 V PLANTA DE CIMENTACIÓN ESC. 1:75 LOSA DE AZOTEA ESC. 1:75 INSTALACIÓN ELÉCTRICA ESC. 1:75 INSTALACIÓN HIDRAULICA INSTALACIÓN SANITARIA ESC. 1:75 ESC. 1:75 \A1;3.55 \A1;1.05 \A1;2.45 \A1;1.80 \A1;8.85 \A1;4.50 \A1;1.50 \A1;4.50 \A1;2.85 \A1;13.35 \A1;4.25 \A1;1.05 \A1;3.55 \A1;8.85 \A1;6.85 \A1;2.00 \A1;1.00 \A1;3.50 \A1;13.35 \A1;N.P. + 0.10M \A1;N.P. + 1.05M \A1;N.P. + 2.25M \A1;N.P. + 2.90M \A1;N.P. + 3.10M \A1;N.P. + 3.50M \A1;N.P. + 0.10M \A1;N.P. + 1.05M \A1;N.P. + 2.25M \A1;N.P. + 2.90M \A1;N.P. + 3.10M \A1;N.P. + 4.10M \A1;N.P. + 0.10M \A1;N.P. + 2.25M \A1;N.P. + 2.90M \A1;N.P. + 3.10M \A1;N.P. + 3.50M \A1;N.P. + 0.10M \A1;N.P. + 1.05M \A1;N.P. + 2.25M \A1;N.P. + 2.90M \A1;N.P. + 3.10M \A1;N.P. + 3.50M \A1;0.10 \A1;0.95 \A1;1.20 \A1;0.65 \A1;0.20 \A1;1.00 \A1;4.10 \A1;0.10 \A1;0.95 \A1;1.20 \A1;0.65 \A1;0.20 \A1;0.40 \A1;3.50 \A1;0.10 \A1;0.95 \A1;1.20 \A1;0.65 \A1;0.20 \A1;0.40 \A1;3.50 \A1;0.10 \A1;0.95 \A1;1.20 \A1;0.65 \A1;0.20 \A1;0.40 \A1;3.50 \A1;20.00 \A1;10.50 \A1;13.35 \A1;3.55 \A1;1.05 \A1;2.45 \A1;1.80 \A1;4.50 \A1;1.50 \A1;4.50 \A1;2.85 \A1;4.25 \A1;1.05 \A1;3.55 \A1;6.85 \A1;2.00 \A1;1.00 \A1;3.50 \A1;13.35 \A1;1.05 \A1;2.45 \A1;1.80 \A1;4.50 \A1;1.50 \A1;4.50 \A1;2.85 \A1;4.25 \A1;1.05 \A1;6.85 \A1;2.00 \A1;1.00 \A1;3.50 \A1;3.55 \A1;3.55 \A1;13.35 \A1;1.05 \A1;2.45 \A1;1.80 \A1;4.50 \A1;1.50 \A1;4.50 \A1;2.85 \A1;4.25 \A1;1.05 \A1;6.85 \A1;2.00 \A1;1.00 \A1;3.50 \A1;13.35 \A1;3.55 \A1;3.55 \A1;1.50 \A1;1.50 \A1;2.65 \A1;3.85 \A1;2.65 \A1;3.85 \A1;1.05 \A1;2.45 \A1;1.80 \A1;4.50 \A1;1.50 \A1;4.50 \A1;2.85 \A1;4.25 \A1;1.05 \A1;2.00 \A1;3.55 \A1;3.55 \A1;6.85 \A1;1.00 \A1;3.50 \A1;2.65 \A1;3.85 \A1;2.65 \A1;3.85 \A1;1.50 \A1;1.50 \A1;1.05 \A1;2.45 \A1;1.80 \A1;4.50 \A1;1.50 \A1;4.50 \A1;2.85 \A1;4.25 \A1;1.05 \A1;2.00 \A1;3.55 \A1;3.55 \A1;6.85 \A1;1.00 \A1;3.50 \A1;2.65 \A1;3.85 \A1;2.65 \A1;3.85 \A1;1.50 \A1;1.50 \W5.20851; P=0.90X2.15 \W5.20851; P=0.90X2.15 \W5.20851; P=0.70X2.15 \W5.47139; V=0.60 X 0.45 MTS. \W5.47139; V=1.40 X 1.20 MTS. \W5.47139; V=2.30 X 1.20 MTS. \W5.47139; V=1.20 X 1.20 MTS. \W5.20851; P=0.90X2.15 \W5.20851; P=0.90X2.15 \W5.20851; P=0.90X2.15 RECAMARA NPT + 0.10 \W4.94158; COCINA NPT + 0.10 COMEDOR NPT + 0.10 ESTANCIA NPT + 0.10 \W4.85902; BA\U+00D1O NPT + 0.10 RECAMARA NPT + 0.10 CUADRO DE SUPERFICIES PROYECTÓ: CONTENIDO: UBICACIÓN: No. DE PLANO: ACOTACIÓN: FECHA: ESCALA: PROPIETARIO: METROS ABRIL DE 2014 D.R.O. CROQUIS DE LOCALIZACIÓN: SUPERFICIE CONSTRUIDA EN PLANTA ARQ. SUPERFICIE LIBRE INDICADA CALLE AZCAPOTZALCO E/ V. GÓMEZ FARIAS Y MOCTEZUMA, COL. PUEBLO NUEVO, LA PAZ, B.C.S. TIPO DE PROYECTO: CLAVE CATASTRAL: No. DE REGISTRO:\fArial|b0|i0|c0|p34;\H0.9375x; AC.0031/2013 101-013-110-116 REGULARIZACIÓN SR. OCTAVIO REZENDIZ CORNEJO 85.73 M² DIBUJÓ: ARQ. ALEJANDRO RAMSÉS UNZÓN MEZA PROYECTO: CASA HABITACIÓN SERGIO ALBERTO CASTRO NUÑEZ NOTAS Y ESPECIFICACIONES: 124.27 M² SUPERFICIE DEL TERRENO 210.00 M² NPT ± 0.00 NPT ± 0.00 NPT ± 0.00 A E D B C A E D C 1 2 6 5 3 4 7 7 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \T1.1;Z’ \T1.1;Z \T1.1;Y \T1.1;Y’ PROYECCIÓN DE TRABE EN ARCO PROYECCIÓN DE TRABE EN ARCO A E 5 5 5 5 5 5 5 5 5 5 5 5 \A1;N.P. + 3.70 M A E 5 5 5 5 5 5 5 5 5 5 5 A E D C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;N.P. + 3.50 M \A1;N.P. + 3.70 M \A1;N.P. + 3.50 M \A1;N.P. + 4.10 M 6 4 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PEND. 2% PEND. 2% N.P.T. + 3.10 M PEND. 2% PEND. 2% N.P.T. + 3.10 M 5 5 A E D B C A E D C 1 2 6 5 3 4 7 7 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A E D B C A E D C 1 2 6 5 3 4 7 7 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-2 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-2 K-2 K-2 K-2 K-2 A E D B C A E D C 1 2 6 5 3 4 7 7 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-2 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-2 K-2 K-2 K-2 K-2 4 VAR. 3/8″ EST 1/4″ @20 CM. 4 VAR. 3/8″ EST 1/4″ @20 CM. CASTILLO K-1 0.15 \W6.48814; CADENA DE \W6.48814; CERRAMIENTO CC 0.15 0.20 0.15 CONCRETO F´C 150 kg/cm² CONCRETO F´C 150 kg/cm² \A1;ESC. 1:10 \A1;ESC. 1:10 \H0.6785x;CADENA DE DESPLANTE DE DIMENCIONES INDICADAS EN EL DIBUJO CONCRETO F´C=200 KG/CM² \H0.6785x;PARRILLA HECHA CON VARILLA DEL #3 @ 20 CMS. EN AMBOS SENTIDOS PLANTILLA DE CONCRETO POBRE 0.70 0.20 0.15 0.05 0.55 0.15 ZAPATA C\H0.9998x;\C7;O\fTimes New Roman|b0|i0|c0|p18;RRIDA PERIMETRAL\C256; Z-1 ESCALA 1:20 0.20 \H0.6785x;CADENA DE DESPLANTE DE DIMENCIONES INDICADAS EN EL DIBUJO CONCRETO F´C=200 KG/CM² \H0.6785x;PARRILLA HECHA CON VARILLA DEL #3 @ 20 CMS. EN AMBOS SENTIDOS PLANTILLA DE CONCRETO POBRE 0.70 0.20 0.15 0.05 0.15 ZAPATA C\H0.9998x;\C7;O\fTimes New Roman|b0|i0|c0|p18;RRIDA INTERMEDIA\C256; Z-2 ESCALA 1:20 0.20 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 \A1;LOSA ALIGERADA \A1;0.15 CASETON DE POLIESTIRENO 60x60x15\~ 0.05 \A1;MALLA 6-6/10-10 0.20 \A1;4 VAR \S1#2;” EST \S3#8;”@ 15cms RECUBRIMIENTO MIN. 3 CM 0.15 \A1;CONCRETO F´C= 200 kg/cm² CASETON DE POLIESTIRENO 60x60x15\~ \A1;ESC. 1:10 TR-1 0.20 0.40 CONCRETO F’C = 200kg/CM² 4 VAR. DEL #5 ESTRIBOS DEL #3 @ 20 CMS. 4 VAR. 3/8″ EST 1/4″ @20 CM. 0.20 0.15 CONCRETO F´C 150 kg/cm² CASTILLO K-2 \A1;ESC. 1:10 TR-1 TR-1 TRABE TR-1 \A1;ESC. 1:10 5 F F 5 0 8 5 5 8 0 5 5 A E D B C A E D C 1 2 6 5 3 4 7 7 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 F F 5 0 8 5 5 8 0 5 5 A E D B C A E D C 1 2 6 5 3 4 7 7 1 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 F F 5 0 8 5 5 8 0 5 5 VIENE DE TOMA DOMICILIARIA S.T. CPVC d 3/4″ B.T. CPVC d 3/4″ CPVC d 1/2″ CPVC d 1/2″ CPVC d 1/2″ CPVC d 1/2″ CPVC d 1/2″ CPVC d 1/2″ CPVC d 1/2″ CPVC d 1/2″ TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A DE ALIMENTACI\fTimes New Roman|b0|i0|c0|p18;Ó\fTimes New Roman|b0|i0|c238|p18;N TUBERÍA DE AGUA FRÍA SUBE TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A BAJA TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A S.T. B.T. SIMBO\fTimes New Roman|b0|i0|c0|p18;L\fTimes New Roman|b0|i0|c238|p18;O\fTimes New Roman|b0|i0|c0|p18;GÍA INSTALACIÓN HIDRAULICA SALIDA AGUA FRÍA TUBERÍA DE AGUA CALIENTE SALIDA AGUA CALIENTE CALENTADOR R T.V. R A LA RED MUNICIPAL R R REGISTRO DE BLOCK DE 40 X 60 CMS. CODO 45° PVC d 2″ SIMBO\fTimes New Roman|b0|i0|c0|p18;L\fTimes New Roman|b0|i0|c238|p18;O\fTimes New Roman|b0|i0|c0|p18;GÍA INST. SANITARIA R TUBO DE VENTILACIÓN T.V. “Y” SENCILLA PVC d 2″ PEND. 2% PVC d 2\fTimes New Roman|b0|i0|c238|p18;” PEND. 2% PVC d \fTimes New Roman|b0|i0|c238|p18;4″ PEND. 2% PVC d \fTimes New Roman|b0|i0|c238|p18;4″ PEND. 2% PVC d \fTimes New Roman|b0|i0|c238|p18;4″ PEND. 2% PVC d \fTimes New Roman|b0|i0|c238|p18;4″ PEND. 2% PVC d \fTimes New Roman|b0|i0|c238|p18;4″ PEND. 2% PVC d 2\fTimes New Roman|b0|i0|c238|p18;” PEND. 2% PVC d \fTimes New Roman|b0|i0|c238|p18;4″ PEND. 2% PVC d 2\fTimes New Roman|b0|i0|c238|p18;” b C-1 a C-1 a C-1 g C-1 d C-1 e C-1 f C-1 c C-1 c C-1 j h i C-1 C-1 C-1 SALIDA DE CENTRO INCANDESCENTE APAGADOR SENCILLO CONTACTO DOBLE 110 V MEDIDOR ACOMETIDA C.F.E. TABLERO DE DISTRIBUCIÓ\fTimes New Roman|b0|i0|c238|p18;N GENERAL CENTRO DE CARGA TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A POR LOSA O MURO TUBERÍ\fTimes New Roman|b0|i0|c238|p18;A POR PISO SIMBO\fTimes New Roman|b0|i0|c0|p18;L\fTimes New Roman|b0|i0|c238|p18;O\fTimes New Roman|b0|i0|c0|p18;GÍA INSTALACIÓN ELÉCTRICA SALIDA DE ARBOTANTE CONTACTO SENCILLO\fTimes New Roman|b0|i0|c238|p18; 110 V A B C D E F H J G I C-2 C-2 C-2 C-2 C-2 C-2 C-2 C-2 C-2 CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CC CALLE V. GÓMEZ FARIAS AZCAPOTZALCO PALENQUE OLMECAS TLALOC TEOTIHUACAN DEL MERO MOCTEZUMA BLVD. AGUSTIN OLACHEA \W3.00908; CASA LEY \W3.63408; SA DE CV INMUEBLE \T1.1;CALLE AZCAPOTZALCO PL-01/02 PLANTA ARQUITECTONICA, PLANTA DE CONJUNTO, FACHADAS Y CORTES. PLANTA ARQUITECTONICA PLANTA DE CONJUNTO FACHADA FRONTAL ESC. 1:50 ESC. 1:100 ESC. 1:50 CORTE Z – Z’ ESC. 1:50 CORTE Y – Y’ ESC. 1:50 FACHADA POSTERIOR ESC. 1:50
