Bar Project DWG Full Project for AutoCAD

Bar Project DWG Full Project for AutoCAD

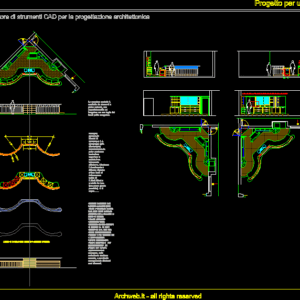

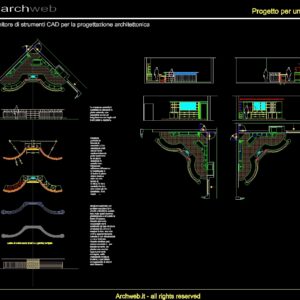

Bar project

Drawing labels, details, and other text information extracted from the CAD file (Translated from Italian):

cad container for architectural design, design for a bar, archweb.it – ​​all rights reserved, the central wall consists of elements in natural stone, with rough and irregular surface but with clean and regular edges cut., fridge, installations

Raw text data extracted from CAD file:

1.80 1.90 0.80 2.10 0.80 2.10 1 \A1;6.15 \A1;2.03 \A1;1.62 \A1;1.00 \A1;2.25 \A1;R2.40 \A1;R2.44 \A1;2.25 Contenitore di strumenti CAD per la progettazione architettonica Progetto per un bar Archweb.it - all rights reserved luci6 - 1 luci6 - 1 5 5 5 5 5 5 5 Lastre di pietra scura (marmo o granito) levigata Muratura portante in blocchi di cemento o C.A. comunque suffi- cientemente controventata da poter sostenere la struttura superiore in acciaio inox. Intonacata all'interno.All'esterno il rivestimento è di lastre di pietra chiara liscia al tatto ma non lucida di 0.18x0.70 mt a contatto fra loro (con meno giunto possibile). Al di sopra........ struttura realizzata con profilato scatolare (mm 40x30 e 60x30) in acciaio inox sulla quale saranno giustapposte e ancorate le lastre di marmo. Questo elemento orizzontale verrà sostenuto da una struttura di tubolari (D. 30 mm) sempre in acc. inox con ordine apparentemente casuale e con direzioni più o meno inclinate. Questa struttura può essere ancorata o per imbullonamento su piastre con zanche oppurtunamente annegate, nella sottostante struttura muraria, o per diretto annegamento di alcuni suoi elementi. La muratura centrale è costituita da elementi in pietra naturale, con superficie ruvida ed irregolare ma con taglio dei bordi pulito e regolare. luci6 - 1 luci6 - 1 luci6 - 1 luci6 - 1 frigo impianti luci6 - 1 luci6 - 1 luci6 - 1 5 opportuna controsoffittatura come "elemento di mediazione" tra l'angolo bar e il padiglione di copertura superiore è allo studio

Language	Other
Drawing Type	Full Project
Category	House
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	aire de restauration, autocad, BAR, dining hall, Dining room, DWG, esszimmer, food court, full, lounge, praça de alimentação, Project, Restaurant, restaurante, sala de jantar, salle à manger, salon, speisesaal
