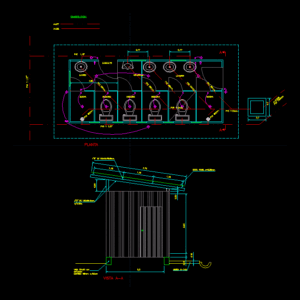

Bathroom Box DWG Block for AutoCAD

Bathroom Box DWG Block for AutoCAD

General Floor – lifting

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

shower, toilet, washbasin, washbasins, urinals, view aa, plant, sab, aa.pp, aa.ss., simbology, pipe factory, bathrooms, container type: plant – facade – facilities, chf, jj, crm, fv , indicated, civil, project reed – chone – irrigation and drainage, leaf, scale, approval, date, elab., verif., regulatory body manabi water management, work, client, rev., notes, legend, key plant, mesh anti-mosquito, technical specifications, eagle switches and sockets, focus with ceramic rosette, general electrict breaker box, installations: superimposed protected with elm metal pipe.

Raw text data extracted from CAD file:

0.77 0.77 1.82 0.90 0.20 1,18 1,18 1,18 3,75 0,7 0,7 2,3 0.10 2.50 0.15 DUCHA DUCHA INODORO INODORO INODORO LAVABO LAVABOS URINARIOS 0.77 0.77 2.00x0.75 1.82 S S S S S S S S S S VISTA A-A 0.90 0.20 2"C" DE 100x50x2mm. c/3.00m. 1"G" DE 80x40x15x2mm. STEEL PANEL e=0.35mm. PLANTA A A 5 5 5 5 Sab S PVC 1/2" PVC 50mm. PVC 110mm. PVC 50mm. PVC 50mm. PVC 50mm. PVC 50mm. PVC 50mm. PVC 1 1/2" PVC 50mm. PVC 110mm. PVC 1 1/2" 5 5 J=0.002 PVC 160mm. AA.PP AA.SS. SIMBOLOGIA 5 ESTRIBO d8mm c/20cm 4d10mm \A1;VIGA 20x30 cm \A1;ACERA H-140 0.10 2.50 0.15 FABRICA DE TUBERIAS BAÑOS CONTENEDOR TIPO: PLANTA - FACHADA - INSTALACIONES C.H.F. J.J CRM F.V. 0 1/1 INDICADAS 15/03/04 CIVIL PROYECTO CARRIZAL - CHONE - RIEGO Y DRENAJE CREA N° HOJA REVISI%%211N R. T%%201C. ESCALA APROB. PLANO N° FECHA CCH-PL3CNO-FT44-0007-00 ELAB. N° DEL CLIENTE VERIF. C%%211DIGO DE LOS DESCRIPTORES CORPORACION REGULADORA MANEJO HIDRICO MANABI T%%205TUL0 OBRA %%193REA CLIENTE REV. FECHA DESCRIPCI%%211N DE LA REVISI%%211N VERIF. ELAB. APROB. BCA-ARQ-007 NOTAS 1.- TODAS LAS DIMENSIONES ESTAN EN METROS, A MENOS QUE SE INDIQUE DE OTRA MANERA. PLANOS DE REFER%%202NCIA LEYENDA PLANTA CLAVE REVESTIMIENTO SUPERIOR DE VINIL DE 20x20cm COLOR CELESTE O AZUL MALLA ANTIMOSQUITO MALLA ANTIMOSQUITO ESPECIFICACIONES TECNICAS CONTENEDORES DE : 1200 x 240 cm PISO: TABLAS DE LAUREL e=2.5cm VENTANA: ALUMINIO Y VIDRIO DE 4mm (CORREDIZAS) CELOSIAS: ALUMINIO Y VIDRIO DE 4mm (BARAJADAS GIRATORIAS) PUERTAS: METALICAS CON MARCO DE TUBO DE 30x30x1.5mm Y CERRADURA CILINDRICA CON PESTILLO (POMO MARCA KWITSET) INTERRUPTORES Y TOMAS EAGLE FOCO CON ROSETON DE CERAMICA CAJA DE BREAKER GENERAL ELECTRICT CIELO RASO: PLYWOOD DE 8mm PINTADO CON PINTURA LATEX COLOR BLANCO PINTURA EXTERIOR: PINTURA PARA ESTRUCTURA METALICA (COLOR A DEFINIR POSTERIORMENTE) PINTURA INTERIOR: PINTURA PARA ESTRUCTURA METALICA (COLOR A DEFINIR POSTERIORMENTE) INSTALACIONES: SOBREPUESTA PROTEGIDA CON TUBERIA METALICA ELM. TABLERO DE PLANCHA 1/20 PINTADA CON ANTICORROSIVO

Language	Spanish
Drawing Type	Block
Category	Furniture & Appliances
Additional Screenshots
File Type	dwg
Materials	Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, bathroom, block, box, DWG, floor, furniture, general, lavabo, lifting, pia, shower, sink, toilet, toilette, waschbecken, WC
