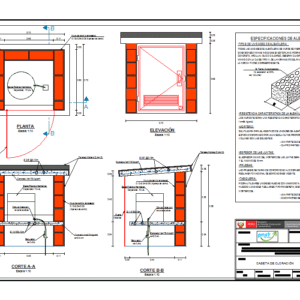

Chlorination Booth DWG Block for AutoCAD

Chlorination Booth DWG Block for AutoCAD

Chlorination is a shed for reservoirs supported. Plant – Cortes – Vista

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

scale, masonry specifications, of masonry units, All wall masonry units are manufactured with, minimum dimensions indicated in this plane. they could be, silico clay should be classified as, minimum with the type class of the r.n.e., Characteristic of masonry:, the walls will have a minimum characteristic resistance, will be used for the seated masonry units, will be made up of a mixture whose proportions in, a part of cement, four parts of sand, of the boards:, The minimum thickness of the mortar of the joints will be of mm, the maximum of mm., the tests shall be carried out in accordance with the provisions of, current national building regulations., could be used hollow units with maximum area of, hollow tubular units seated with, mortar, a part of cement, five parts of sand, Volume are the following:, the corresponding ITintec standard., if it has alveoli these, they will not exceed the, of the volume, Program:, consultant:, draft:, flat:, scale:, of sheet:, cod. flat:, design:, Approved:, date:, review:, improvement of the potable water service sanitary disposal of excreta in the native community of rio tambo district satipo province junín region, chlorination house, flat:, supervision, December, supervision, gdb

Raw text data extracted from CAD file:

\A1;0.11 \A1;0.48 \A1;0.11 \A1;0.70 \A1;0.05 \A1;0.60 \A1;0.70 \A1;0.05 \A1;0.24 \A1;0.24 \A1;0.80 \A1;0.50 \A1;0.24 \A1;0.80 \A1;0.45 \A1;0.05 \A1;0.11 \A1;0.48 \A1;0.11 \A1;0.11 \A1;0.05 \A1;0.06 \A1;0.69 \A1;0.70 \A1;0.10 \A1;0.06 \A1;0.44 \A1;0.05 A A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \fArial|b1|i0|c0|p34;\LCORTE B-B \LCORTE A-AA-A \W5.39748; Escala 1:10 \LPLANTA \W1.28023; Escala 1:10 \LELEVACIÓN \W5.87492; Escala 1:10 5 5 5 5 5 5 5 5 5 ESPECIFICACIONES DE ALBAÑILERIA -TIPOS DE UNIDADES DE ALBAÑILERIA : TODAS LAS UNIDADES DE ALBAÑILERIA DE MUROS SE FABRICAN CON DIMENSIONES MINIMAS INDICADAS EN ESTE PLANO. PODRAN SER DE CONCRETO, ARCILLA ó SILICO CALCAREO, DEBERAN CLASIFICAR COMO MINIMO CON LA CLASE TIPO IV, DE LA NORMA E.070 DEL R.N.E. Y -RESISTENCIA CARACTERISTICA DE LA ALBAÑILERIA: LOS MUROS TENDRAN UNA RESISTENCIA CARACTERISTICA MINIMA -MORTERO: SE UTILIZARA PARA EL ASENTADO DE UNIDADES DE ALBAÑILERIA Y f'm=65 Kg/cm2 ESTARA CONFORMADO POR UNA MEZCLA CUYAS PROPORCIONES EN - UNA PARTE DE CEMENTO - CUATRO PARTES DE ARENA -ESPESOR DE LAS JUNTAS: EL ESPESOR MINIMO DEL MORTERO DE LAS JUNTAS SERA DE 10 mm Y EL MAXIMO DE 15 mm. -PRUEBAS: LAS PRUEBAS SE HARAN DE CONFORMIDAD A LO DISPUESTO POR EL REGLAMENTO NACIONAL DE EDIFICACIONES VIGENTE. -TABIQUERIA: PODRA UTILIZARSE UNIDADES HUECAS CON MAXIMO 60 % AREA DE HUECOS ó UNIDADES TUBULARES (TIPO PANDERETA) ASENTADOS CON MORTERO DE : - UNA PARTE DE CEMENTO - CINCO PARTES DE ARENA VOLUMEN SON LAS SIGUIENTES: LA NORMA ITINTEC CORRESPONDIENTE. 13 Si Tiene Alveolos estos no exederán el 30% del Volumen 24 9 A A B B PROGRAMA: CONSULTOR: PROYECTO: PLANO: ESCALA: N° DE LAMINA: COD. PLANO: 1/10 DISEÑO: APROBO: FECHA: REVISION: \W9.16967; MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y DISPOSICION SANITARIA DE EXCRETAS EN LA COMUNIDAD NATIVA DE BETANIA, DISTRITO DE RIO TAMBO - PROVINCIA \W9.68106; DE SATIPO - REGIÓN JUNÍN CASETA DE CLORACIÓN \W5.92784; PCC-01 CNB-PCC PLANO: 1 de 1 SUPERVISIÓN DICIEMBRE 2014 SUPERVISIÓN GDB

Language	Spanish
Drawing Type	Block
Category	Misc Plans & Projects
Additional Screenshots
File Type	dwg
Materials	Masonry
Measurement Units
Footprint Area
Building Features
Tags	assorted, autocad, block, booth, chlorination, cortes, DWG, plant, reservoirs, shed, supported, vista
