Construction Details Of 4 Types Of Doors DWG Detail for AutoCAD

Construction Details Of 4 Types Of Doors DWG Detail for AutoCAD

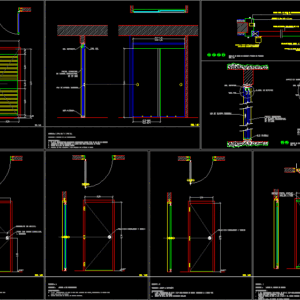

Construction details of four types of doors for final presentation with respective layers or descriptions and very well organized.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

knob on both sides of the door, used as handle and lock, variable, or ceramic, finished frieze, raw wall, flat number, title, civ :, electrical installations, sanitary installations, observations, special installations, mechanical installations, Bolivarian Republic of venezuela carúpano – edo sucre – municipality bermúdez – pquia. sta. catalina, structure, esc.:, prop.:, architecture :, date :, north

Raw text data extracted from CAD file:

MARCO DE MADERA MACIZA 35 x 35 mm \W7.13649; VISAGRAS DE ACERO PULIDO 100 x 90 mm \W9.22141; SOLDADAS CON DESTAJE ANCLAJE PL 30 x 200 x 1.5 mm MARCO PERFIL DE CHAPA DE HIERRO DOBLADA e = 1.5 mm PUERTA DE MADERA ENTAMBORADA DE 4 CM PERILLA A AMBOS LADOS DE LA PUERTA, USADA COMO TIRADOR Y CERRADURA VARIABLE 1.0 2.5 3.5 O CERAMICA FRISO ACABADO PARED BRUTA 4.0 VARIABLE 1.0 2.5 3.5 4.0 Nº PLANO 2 1 5 4 3 TITULO C.I.V.: INSTALACIONES ELECTRICAS INSTALACIONES SANITARIAS C.I.V.: OBSERVACIONES C.I.V.: INSTALACIONES ESPECIALES INSTALACIONES MECANICAS C.I.V.: REPÚBLICA BOLIVARIANA DE VENEZUELA CARÚPANO - EDO SUCRE - MUNICIPIO BERMÚDEZ - Pquia. Sta. Catalina \W3.91086; C.C. "LA PLANTA" C.I.V.: ESTRUCTURA ESC.: PROP.: ARQUITECTURA: FECHA: NORTE \A1;1,03 \A1;1,00 \A1;2,10 \A1;0,85 \A1;0,70 \A1;2,10 \A1;0,75 \A1;2,10 \A1;2,10 \A1;CL1-1,60 CL2-1,52 \A1;CL1-0,84 CL2-0,74 \A1;1,40 \A1;0,70 \A1;0,70 \A1;0,16 \A1;0,80 \A1;0,25 \A1;0,80 \A1;0,09 \A1;2,10 \A1;2,10 \A1;1,04 +NPT +NPT +NPT +NPT NOTAS: 1.- SISTEMA DE CORREDERAS COLGADO TIPO CARROCHAS CON RIEL SUPERIOR Y GUÍA EN LA PARTE BAJA. 2.- INCLUIR TAPA RIEL EN MADERA REMOVIBLE PARA MANTENIMIENTO. ESC. 1:20 5 5 5 5 5 5 5 5 5 CL1-1,60 CL2-1,52 CL1-<> CL2-0,74 5 5 5 5 5 5 5 5 5 5 5 DETALLE DE UNION DE MARCOS Y PAREDE EN PUERTAS ESC. 1:5 P01 P02 P03 P05 CL2 DETALLE DE SISTEMA DE RIEL EN PUERTAS DE CLOSET ESC. 1:10 CL1 CL2 DETALLE DE RIEL SUPERIOR ESC. 1:5 CL1 CANTIDAD : 1 UBICACION : ACCESO PRINCIPAL ESPECIFICACIONES : · 1 ALA ENTAMBORADA DE 1.00 x 2.10 CON ACABADO DE CEDRO, BARNIZADO A 2 MANOS CON BASE SELLADORA DE POROS · MARCO DE 0.12m EN CHAPA DE HIERRO DOBLADA CANTIDAD : 3 UBICACION : ACCESO A LAS HABITACIONES ESPECIFICACIONES : · 1 ALA ENTAMBORADA DE 0.85 x 2.10 CON ACABADO DE CEDRO, BARNIZADO A 2 MANOS CON BASE SELLADORA DE POROS · MARCO DE 0.12m EN CHAPA DE HIERRO DOBLADA CANTIDAD : 2 UBICACION : ACCESO A LOS BAÑOS ESPECIFICACIONES : · 1 ALA ENTAMBORADA DE 0.70 x 2.10 CON ACABADO DE CEDRO, BARNIZADO A 2 MANOS CON BASE SELLADORA DE POROS · MARCO DE 0.12m EN CHAPA DE HIERRO DOBLADA CANTIDAD : 1 UBICACION : ACCESO AL CUARTO DE OFICIOS ESPECIFICACIONES : · 1 ALA ENTAMBORADA TIPO VAIVÉN, DE 0.75 x 2.10 CON ACABADO DE CEDRO, BARNIZADO A 2 MANOS CON BASE SELLADORA DE POROS · VISOR DE VÍDRIO DE 0.20 x 1.70 A 0.15 M DEL BORDE INFERIOR Y A 0.20 M DEL BORDE EXTERNO · MARCO DE 0.12m EN CHAPA DE HIERRO DOBLADA CANTIDAD : 1 UBICACION : ACCESO AL CUARTO DE BASURA ESPECIFICACIONES : · 2 ALAS ENROMANILLAS METÁLICAS PARA VENTILACIÓN DE 0.70 x 2.10 CON ACABADO LAQUEADO A ESCOGER, BARNIZADO A 2 MANOS CON BASE SELLADORA ANTICORROSIVA · MARCO DE 0.12m EN CHAPA DE HIERRO DOBLADA CANTIDAD : 2 TIPO CL1 Y 1 TIPO CL2 UBICACION : CLOSETS DE LAS HABITACIONES ESPECIFICACIONES : · 2 ALAS ENTAMBORADAS CORREDERAS (DIMENSIONES SEGÚN TIPO) DE 2,5 CM DE ESPESOR · ACABADO DE CEDRO, BARNIZADO A 2 MANOS CON BASE SELLADORA DE POROS · MARCO DE 0.10m EN MADERA MACIZA · SISTEMA DE RIEL SUPERIOR Y GUIA INFERIOR EN PLÁSTICO O METAL ESC. 1:20 ESC. 1:20 ESC. 1:20 ESC. 1:20 ESC. 1:20

Language	Spanish
Drawing Type	Detail
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, construction, construction details, descriptions, DETAIL, details, door, doors, DWG, final, layers, openings, organized, presentation, respective, types
