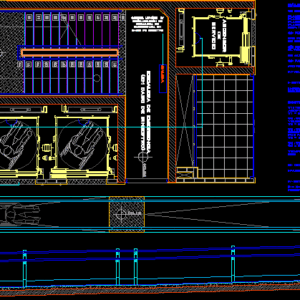

Core Of Circulation For Disabled DWG Block for AutoCAD

Core Of Circulation For Disabled DWG Block for AutoCAD

Circulación cores for disabled – Elevator and calculation

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

light signaling and alarm in the elevators. They are used for people with disabilities. the lights are very useful for people who can not hear and the alarm is used to warn blind people, the elevator reached the destination or warn by some sinistro., signage for stair warning or ramps. material texture change, service lift, stair pressurization

Raw text data extracted from CAD file:

\c250;salida \Lcálculo de ascensoresde ascensores (S) SUPERFICIE CUBIERTA PLANTA BAJA = 488 M2 PLANTA 1º PISO = 524M2 PLANTA TIPO = 486M2 X 6 PISOS = 2916M2 PLANTA SUBSUELO = 462M2 SUP. SUP. TOTAL = 4390M2 / 9 PLANTAS = 487,77M2 = 490M2 (Nº PI)NUMEROS DE EPISOS A SERVIR POR ASCENSOR = 10 (FO) POBLACION DEL EDIFICIO EN M2 POR PERSONAS (SEGUN REGLAMENTO DE EDIFICACION) = 10M2 / PERSONAS (@) PORCENTAJE DE POBLACION TOTAL A TRASLADAR EN 5 MINUTOS SEGUN EL TIPO DE EDIFICACION = 13% = 0,13 (H) ALTURA TOTAL DEL RECORRIDO DEL ASCENSOR = 35M (Nº PA) NUMEROS DE PARADAS = 10 (TE) TIEMPO DE ESPERA DEL ASCENSOR = 40S (V) VELOCIDAD DEL ASCENSOR =75M/MIN = 1,25M/SEG I- DETERMINAR EL NUMERO DE PERSONAS A TRASLADAR EN 5 MIN. NºPERS.(5MIN) = (S x NºPI x @) / FO = (490M2 x 10 x 0.13) / 10M2 = 64 PERSONAS II-DETERMINACION DEL TIEMPO TOTAL DEL VIAJE. T1: TIEMPO DE DURACION IDA Y VUELTA DEL ASCENSOR A LA VELOCIDAD ADOPTADA T1 = 2 x H/V = 2 x (35M / 2M/S) = 35 SEG T2 : TIEMPO EMPLEADO POR PARADA SY MANIOBRAS DE REGULACION DE VELOCIDAD. T2 = 2 S x NºPA = 2 S x 10 = 20 SEG T3 : TIEMPO NECESARIO PARA ENTRADA Y SALIDA DE PASAJERON EN SEGUNDOS POR PERSONAS, SUPONIENDO UN PASAJERO Q ENTRA Y SALE POR PARADA T3 = 1,65 S x NºPA = 1,65 S x10 = 16 SEG T4 : TIEMPO EMPLEADO EN APERTURA Y CIERRES DE PUERTAS. T4 = 5 S x NºPA = 5 S x 10 = 50 SEG TIEMPO TOTAL = TT = T1 + T2 + T3 + T4 = (35 + 20 + 16 + 50) SEG = 121 SEG III- DETERIMNACION DEL NUMERO DE ASCENSORES NºASCNSORES = TT / TE = 121 S / 40 S = 3, 025.....ADOPTO 3 ASCENSORES IV- DETERIMINACION DEL NUMERO DE PASAJEROS POR ASCENSOR. P = NºPE x TT / NºASC x 5 MIN = (64 PE x 121 S) / (3 asc X 300 s) = 8 personas...adopto 8 personas por ascnsor señalización de luz y alarma en los ascensores. se utilizan para personas con discapacidades. las luces son muy utilazadas para personas que no pueden escuchar y la alarma sirven para avisar a personas no videntes, q el ascensor llego a destino o avisa por algun sinistro. el zocalo que queda entre el ascensor y la losa no debe superar los 2cm señalización para aviso de escalera o rampas. cambio de textura del material biselado de escalera de emergencia (en caso de siniestro, se debe evacuar el edificio de forma inmediata sin obstrucción. en algunos casos la perdida de rapidez de evacuación se debe a los descansos con aristas a 90º, ya que al chocar con los mismos obstruye la circulación. 08 07 06 05 04 03 02 01 10 09 14 15 16 17 18 19 20 21 13 22 +0.36 +2.22 ascensor de servicio escalera de emergencia (en caso de siniestro) 12 11 23 24 escalera de emergencia (en caso de siniestro) PRESURIZACIÓN DE ESCALERA cartel lumíco p/ señalización de escalera de emergencia en caso de sinietro dolbe baranda cilindrica de aluminio reforzado (se utiliza doble baranda para el ascenso o descenso de un persona discapicitada. se realizan de forma cilindrica para evitar aristas cortantes. +0.18 +0.36 0.00 losa estructural de Hº Aª de 0.11m de espesor con hierros de diam. 0.008 banquina de hº aº trabaja como viga invertida p/ rampa y como proteccion y direccionamiento para personas en sillas de ruedas CARPETA NIVELADORA DE CEMENTO DE 0.03M DE ESPESOR hormigón alizado (terminación estética) señalización para aviso de escalera o rampas. cambio de textura del material

Language	Spanish
Drawing Type	Block
Category	People
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Elevator
Tags	access, autocad, barrier, Behinderten, block, cálculate, calculation, circulation, core, disabilities, disabled, DWG, elevator, forme, handicapées, handicapés, handicapped, l'accès, la plate, plataforma de acesso, platform, Plattform, protection, ramp, rampa, Rampe, stairs, Zugang
