Cutting Facade DWG Block for AutoCAD

Cutting Facade DWG Block for AutoCAD

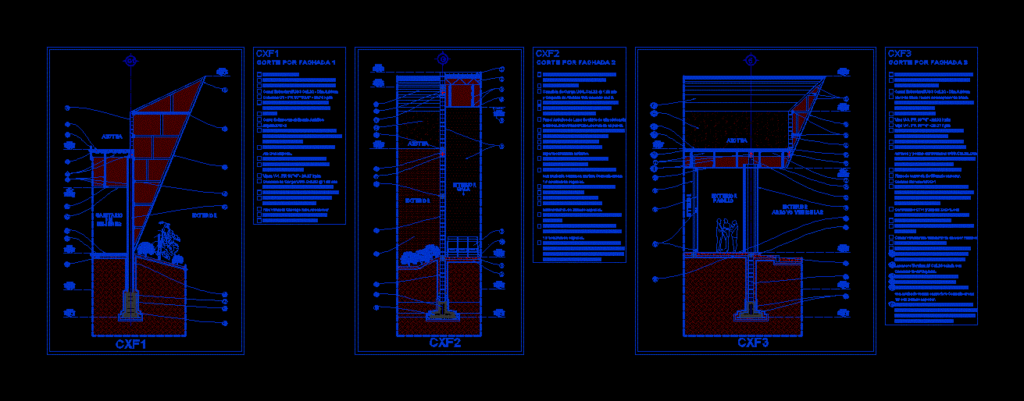

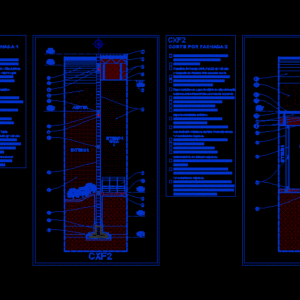

Cortes Cranes; construction; Draft Multicinema; With specification of finishes and materials.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

ntp, nta, ndc, nfp, sanitary, women, exterior, roof, duroce tablacemento, finished in zero thick natural gray color, column coating with mortar, asphalt waterproofing layer, rooftop waterproofing comex top, fireplate runoff, firecode, chicago vitromex floor, dusk tone, compacted tepetate filling, with common finish in cement-sand mortar, high performance., npt, nmt, interior, room, high efficiency glass wool acoustic panel, evolutionary model seat, emerald green ., asphalt waterproofing, compacted tepetate filling, apparent floor of rubber carpet, joint treated and filled to the top with foam, polyurethane, corridor, hardwood cladding, with zero finish, thick natural gray color., apparent column based on armor with, vitromex chicago floor, nightfall tone, asphalt waterproofing coating, vehicular stream, in zero coarse natural gray color, system of kinetic spiders direct to, the structure., apparent durock wall based on armor with, level

Raw text data extracted from CAD file:

A NTP NTP CXF1 m +01.95 NTP m +07.50 NTA m -01.50 NDC NFP +05.45 m G SANITARIO DE MUJERES EXTERIOR AZOTEA CORTE POR FACHADA 1 CXF1 Tablacemento Durock Poste Estructural USG Cal. 20 Dim. 9.20cm Acabado en Cero Grueso Color Gris Natural Canal Estructural USG Cal. 20 - Dim. 9.20cm Columna C1 - IPR 10"*5.3/4" - 32.74 kg/m Recubrimiento de Columna con mortero Dado D1 Capa de Impermeabilizante Asfaltico Zapata ZAC-2 Muro de Block Hueco con espesor de 20cm, Impermeabilizante para azotea Comex Top Malla Electrosoldada Villacero 6*6- 8/8 Losacero Ternium 25 Cal. 20 colado con Vigas V-1, IPR 10"*4" - 28.27 kg/m Canaleta de Carga USG, Cal. 22 @ 1.22 mts Canal Listón metálico USG, Cal. 26 @ 61 cms Plafon Corrido de Tablarroca FIRECODE Piso Vitromex Chicago, tono Anochecer Firme de concreto de 10cm de espesor Relleno de Tepetate Compactado con acabado comun en mortero Cemento-arena 1:5 con 2cm de espesor. cemento -arena 1:5 con 2cm de espesor. Alto Desempeño. Concreto f'c=250kg/cm2. y Colgante de Alambre Galvanizado no.12. Tipo X, con espesor de 15.9mm. \U+2460 \U+2461 \U+2462 \U+2463 \U+2464 \U+2465 \U+2466 \U+2467 \U+2468 \U+2469 \U+246A \U+246B \U+246C \U+246D \U+246E \U+246F \U+2470 \U+2471 \U+2472 \U+2473 m -01.50 NDC m +00.00 NPT m +01.71 NPT m +07.50 NPT m +11.60 NMT m +10.80 NPT NFP +09.70 m EXTERIOR INTERIOR SALA 4 CXF2 AZOTEA G1 CORTE POR FACHADA 2 CXF2 Ternium Multytecho, Cal. 26/26, en Acabado Ternium Pintro, de 2 Pulg. de espesor. Cercha Metálica SE-3 Canaleta de Carga USG, Cal. 22 @ 1.22 mts y Colgante de Alambre Galvanizado no.12. Canal Listón metálico USG, Cal. 26 @ 61 cms Tipo X, con espesor de 15.9mm. Panel Acústico de Lana de vidrio de alta eficiencia acústica, SonoGlass® Cine, de 5cm de espesor. Asiento modelo Evolutión, Color verde esmeralda. Zapata ZAC-1, con recubrimiento de Contratrabe CT-1, con recubrimiento de impermeabilizante asfáltico. con acabado comun en mortero Cemento-arena 1:5 con 2cm de espesor. Cadena Estructural CD-1 Viga V-1, IPR 10"*4" - 28.27 kg/m Firme de concreto de 15cm de espesor. Relleno de Tepetate Compactado. Plafon Corrido de Tablarroca FIRECODE impermeabilizante asfáltico. Muro de Block Hueco con espesor de 25cm, Acabado en Cero Grueso Color Gris Natural \U+2460 \U+2461 \U+2462 \U+2463 \U+2464 \U+2465 \U+2466 \U+2467 \U+2468 \U+2469 \U+246A \U+246B \U+246C \U+246D \U+246E Piso Aparente de Alfombra de goma Junta tratada y rellenada a tope con Espuma de \U+246F \U+2470 Poliuretano. antideslizante, de 3mm de espesor. 6 m -01.50 NDC m +00.00 NPT m +01.95 NPT m +07.50 NPT NFP +06.45 m PASILLO EXTERIOR CXF3 AZOTEA CORTE POR FACHADA 3 CXF3 Postes Estructurales USG Cal. 20 Dim. 9.20cm Tablacemento Durock, con Acabado en Cero Grueso Color Gris Natural. Canal Estructural USG Cal. 20 - Dim. 9.20cm Muro de Block Hueco con espesor de 20cm, con acabado comun en mortero Cemento-arena Cadena Estructural CD-2 Viga V-3, IPR 10"*4" - 22.32 kg/m Viga V-1, IPR 10"*4" - 28.27 kg/m Plafon Corrido de Tablarroca FIRECODE Columna aparente a base de armadura con Firme de concreto de 15cm de espesor. Cadena Estructural CD-1 con acabado comun en mortero Cemento-arena 1:5 con 2cm de espesor, con recubrimiento de Tipo X, con espesor de 15.9mm. Columna C1 - IPR 10"*5.3/4" - 32.74 kg/m 1:5 con 2cm de espesor. Piso Vitromex Chicago, tono Anochecer. Muro de Block Hueco con espesor de 25cm, \U+2460 \U+2461 \U+2462 \U+2463 \U+2464 \U+2465 \U+2466 \U+2467 \U+2468 \U+2469 \U+246A \U+246B \U+246C \U+246D \U+246E impermeabilizante asfáltico. recubrimiento de impermeabilizante asfáltico. \U+246F \U+2470 Relleno de Tepetate Compactado. Contratrabe CT-1 y Zapata ZAC-1, con EXTERIOR m +11.40 NMT m +09.50 NMT ARROYO VEHICULAR INTERIOR canales y postes estructurales USG, Cal. 20, Dim. 9,20cm, con Tablacemento Durock, con Acabado en Cero Grueso Color Gris Natural. Sistema de Arañas Kinetic de Sujeción directa a la estructura. \U+2471 Cristal Vitromart de 19mm Pavia en color Filtrasol. Poste estructural PTR de 3"*4", \U+2472 Canal Listón metálico USG, Cal. 26 @ 61 cms Canaleta de Carga USG, Cal. 22 @ 1.22 mts \U+2473 y Colgante de Alambre Galvanizado no.12. \U+278A \U+278B Losacero Ternium 25 Cal. 20 colado con \U+278C \U+278D \U+278E \U+278F Concreto f'c=250kg/cm2. Malla Electrosoldada Villacero 6*6- 8/8 Capa de Impermeabilizante Asfaltico Muro de Block Hueco con espesor de 20cm, con acabado comun en mortero Cemento-arena 1:5 con 2cm de espesor. Muro Durock aparente a base de armadura con canales y postes estructurales USG, Cal. 20, Dim. 9,20cm, con Tablacemento Durock, con Acabado en Cero Grueso Color Gris Natural. m +11.40 NMT m +00.00 Nivel Muro de Block Hueco con espesor de 20cm, \U+2471 con acabado comun en mortero Cemento-arena 1:5 con 2cm de espesor. \U+2472 Muro Durock aparente a base de armadura con canales y postes estructurales USG, Cal. 20, Dim. 9,20cm, con Tablacemento Durock, con Acabado en Cero Grueso Color Gris Natural.

Language	Spanish
Drawing Type	Block
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Glass, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, block, cinema, construction, construction details section, cortes, cranes, cut construction details, cut facade, cutting, details, draft, DWG, facade, film, finishes, materials, specification
