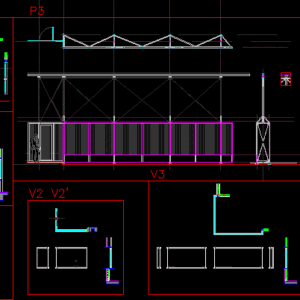

Details of doors, gates and windows for a gated access control

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

cut facade, flat, item, cant, description, no. sheets, system, bxh, frame, visor, romanilla, lock, metallic hinged, swing, metallic, lock type handle with key both sides. Inlaid pin, handle type lock with key to the outside and internal side piston. inlaid pin, electric lock, cant., numbers, characteristics of vidirio, type, thickness, color, fixed, tempered, transparent, natural aluminum, sliding, smooth, white, detail, aa, pins, indicates elements that are in this plane , frame of doors, window frame, indicates direction of movement of the window cloth, indicates direction of movement of the gate, vx, indicates window cloth in view, indicates type of window, elevation, lower wheel of gate, transparent glass viewer , metal frame and structure, metal door smooth entangled, masonry wall, circular metal column, metal sheet bent, welded to column, concrete plinth, concrete lintel, kitchen counter, finished floor, metal column, cloth fixed tempered glass transparent, wide concrete lintel, concrete table, concrete stop, projection of frame for adjoining cloth, enclosure with sheets of fiber cement, interior wipes c on a wavy ferro type enclosure with proposed fencing style, door for pedestrian access, wheel base welded to a door, rail for sliding gate installed at level of pavement, sidewalk in sight, vehicular pavement, level of vehicular pavement, fixed industrial reuda welded to gate structure, trolley in top rail, upper rail support beam sotenida from set roof, upper gate rail, upper gate structure, four-wheel trolley for industrial gates, top rail attached to beam, rail axis lower, upper rail axis, lower section of closed gate with metal sheet and white alucubond.

Raw text data extracted from CAD file:

CORTE FACHADA PLANO CORTE FACHADA PLANO CORTE FACHADA PLANO CORTE FACHADA PLANO ITEM CANT DESCRIPCIÓN NºHOJAS SISTEMA bxh MARCO VISOR ROMANILLA CERRADURA P1 2 METÁLICA ENTAMBORADA 1 BATIENTE 0.90x2.10 METÁLICO VIDRIO TEMPLADO TRANSPARENTE e=10mm - CERRADURA TIPO MANILLA CON LLAVE AMBOS LADOS. PASADOR EMBUTIDO P2 1 METÁLICA ENTAMBORADA 1 BATIENTE 0.80x2.10 METÁLICO - - CERRADURA TIPO MANILLA CON LLAVE AL EXTERIOR Y PISTILLO LADO INTERNO. PASADOR EMBUTIDO P3 2 METÁLICA/ FERRO ONDULADO 1 CORREDERA/ BATIENTE 13.00x2.52 0.86x2.37 - - - CERRADURA ELÉCTRICA 1 ITEM CANT. NºPAÑOS SISTEMA CARACTERÌSTICAS DE VIDIRIO bxh MARCO TIPO ESPESOR COLOR V1 1 1 FIJA TEMPLADO 10 mm TRANSPARENTE 3.85x1.30 ALUMINIO NATURAL V2 1 2 FIJA TEMPLADO 10 mm TRANSPARENTE 3.04x1.30 ALUMINIO NATURAL V2' 1 2 FIJA TEMPLADO 10 mm TRANSPARENTE 6.175x1.30 ALUMINIO NATURAL V3 1 4 FIJA TEMPLADO 10 mm TRANSPARENTE 6.175x1.30 ALUMINIO NATURAL V4 1 2 FIJA TEMPLADO 10 mm TRANSPARENTE 3.425x0.90 ALUMINIO NATURAL V5 1 \C256;2 CORREDERA LISO 6 mm TRANSPARENTE 0.875x0.90 ALUMINIO NATURAL V6 1 2 CORREDERA LISO 6 mm BLANCO 0.60x0.90 ALUMINIO NATURAL V7 1 - FIJA - - - 0.80x0.90 ALUMINIO NATURAL ITEM CANT DESCRIPCIÓN NºHOJAS SISTEMA bxh MARCO VISOR ROMANILLA CERRADURA P1 2 METÁLICA ENTAMBORADA 1 BATIENTE 0.90x2.10 METÁLICO VIDRIO TEMPLADO TRANSPARENTE e=10mm - CERRADURA TIPO MANILLA CON LLAVE AMBOS LADOS. PASADOR EMBUTIDO P2 1 METÁLICA ENTAMBORADA 1 BATIENTE 0.80x2.10 METÁLICO - - CERRADURA TIPO MANILLA CON LLAVE AL EXTERIOR Y PISTILLO LADO INTERNO. PASADOR EMBUTIDO P3 2 METÁLICA/ FERRO ONDULADO 1 CORREDERA/ BATIENTE 13.00x2.52 0.86x2.37 - - - CERRADURA ELÉCTRICA ITEM CANT. NºPAÑOS SISTEMA CARACTERÌSTICAS DE VIDIRIO bxh MARCO TIPO ESPESOR COLOR V1 1 1 FIJA TEMPLADO 10 mm TRANSPARENTE 3.85x1.30 ALUMINIO NATURAL V2 1 2 FIJA TEMPLADO 10 mm TRANSPARENTE 3.04x1.30 ALUMINIO NATURAL V2' 1 2 FIJA TEMPLADO 10 mm TRANSPARENTE 6.175x1.30 ALUMINIO NATURAL V3 1 4 FIJA TEMPLADO 10 mm TRANSPARENTE 6.175x1.30 ALUMINIO NATURAL V4 1 2 FIJA TEMPLADO 10 mm TRANSPARENTE 3.425x0.90 ALUMINIO NATURAL V5 1 \C256;2 CORREDERA LISO 6 mm TRANSPARENTE 0.875x0.90 ALUMINIO NATURAL V6 1 2 CORREDERA LISO 6 mm BLANCO 0.60x0.90 ALUMINIO NATURAL V7 1 - FIJA - - - 0.80x0.90 ALUMINIO NATURAL ITEM CANT DESCRIPCIÓN NºHOJAS SISTEMA bxh MARCO VISOR ROMANILLA CERRADURA P1 2 METÁLICA ENTAMBORADA 1 BATIENTE 0.90x2.10 METÁLICO VIDRIO TEMPLADO TRANSPARENTE e=10mm - CERRADURA TIPO MANILLA CON LLAVE AMBOS LADOS. PASADOR EMBUTIDO P2 1 METÁLICA ENTAMBORADA 1 BATIENTE 0.80x2.10 METÁLICO - - CERRADURA TIPO MANILLA CON LLAVE AL EXTERIOR Y PISTILLO LADO INTERNO. PASADOR EMBUTIDO P3 2 METÁLICA/ FERRO ONDULADO 1 CORREDERA/ BATIENTE 13.00x2.52 0.86x2.37 - - - CERRADURA ELÉCTRICA \A1;.05 \A1;.81 \A1;.05 \A1;.90 \A1;.10 \A1;.61 \A1;.10 \A1;.10 \A1;1.85 \A1;.10 \A1;2.10 \A1;1.00 \A1;1.05 \A1;.05 \A1;.05 \A1;.71 \A1;.05 \A1;.80 \A1;2.05 \A1;.05 \A1;2.10 \A1;1.00 \A1;1.05 \A1;.05 \A1;2.10 \A1;.15 \A1;.15 \A1;.15 \A1;.10 \A1;.25 \A1;.15 \A1;.875 \A1;.30 \A1;.18 \A1;.05 \A1;.10 \A1;.15 \A1;.05 \A1;.775 \A1;.05 \A1;.05 \A1;.80 \A1;.05 \A1;.90 \A1;.875 \A1;1.00 \A1;.90 \A1;.85 \A1;.05 \A1;.10 \A1;.05 \A1;.80 \A1;.05 \A1;.05 \A1;3.75 \A1;.05 \A1;3.85 \A1;.05 \A1;1.20 \A1;.05 \A1;1.30 CORTE FACHADA PLANO DETALLE A-A \A1;.05 \A1;1.20 \A1;.05 \A1;1.35 \A1;.75 \A1;.05 \A1;1.30 \A1;.05 \A1;.33 \A1;.10 \A1;.05 \A1;.70 \A1;.75 \A1;1.95 \A1;.05 \A1;2.00 \A1;.65 \A1;.10 \A1;.10 \A1;1.90 \A1;.05 \A1;1.20 \A1;.05 \A1;.05 \A1;1.20 \A1;.05 \A1;1.30 \A1;.05 \A1;1.20 \A1;.05 \A1;.75 \A1;.05 \A1;1.30 \A1;.05 \A1;.80 CORTE FACHADA PLANO \A1;.05 \A1;.80 \A1;.05 \A1;.90 \A1;.05 \A1;2.63 \A1;.10 \A1;2.78 \A1;.10 \A1;.50 \A1;.05 \A1;.65 \A1;.05 \A1;.80 \A1;.05 \A1;.85 \A1;.05 \A1;.10 \A1;.90 \A1;.05 \A1;.50 \A1;.05 \A1;.05 \A1;.80 \A1;.05 \A1;.90 \A1;.60 \A1;.15 \A1;.30 \A1;2.68 \A1;.10 \A1;.05 \A1;.25 \A1;.25 \A1;.05 \A1;1.00 \A1;.05 \A1;.80 \A1;.05 \A1;.05 \A1;1.20 \A1;.05 \A1;1.30 \A1;.125 \A1;.10 \A1;.10 \A1;2.325 \A1;.10 \A1;.10 \A1;2.95 \A1;.10 \A1;.10 \A1;.175 \A1;.225 \A1;2.525 \A1;3.15 \A1;.275 \A1;.05 \A1;1.20 \A1;.05 \A1;1.30 \A1;.80 \A1;.05 \A1;1.20 \A1;.05 \A1;.75 \A1;.05 \A1;1.30 \A1;.05 \A1;.15 \A1;.10 \A1;.10 \A1;.15 \A1;.05 \A1;.70 \A1;.05 \A1;.80 \A1;.05 \A1;.80 \A1;.05 \A1;.90 \A1;1.00 \A1;.05 \A1;.80 \A1;.90 \A1;.80 \A1;.05 \A1;.15 \A1;.05 \A1;.15 \A1;.60 \A1;.000 \A1;1.58 \A1;.076 \A1;.86 \A1;.076 \A1;.57 \A1;.076 \A1;1.52 \A1;.076 \A1;1.52 \A1;.076 \A1;1.70 \A1;1.70 \A1;.076 \A1;1.54 \A1;.076 \A1;1.54 \A1;.076 \A1;.63 \A1;.076 \A1;10.76 \A1;.08 \A1;.08 \A1;.076 \A1;.86 \A1;.076 \A1;.08 \A1;.10 \A1;.10 \A1;.15 \A1;.75 \A1;2.00 \A1;.225 \A1;.15 \A1;2.53 \A1;3.15 \A1;.225 \A1;.15 \A1;.05 \A1;.55 \A1;.10 \A1;.025 \A1;.10 \A1;.025 \A1;.05 \A1;.40 \A1;.08 \A1;.40 \A1;.10 \A1;13.00 \A1;2.24 \A1;.65 \A1;.16 \A1;2.52 \A1;2.83 \A1;.08 \A1;.04 \A1;5.55 \A1;5.65 \A1;.076 \A1;.88 \A1;.40 \A1;.40 \A1;.47 \A1;2.05 P1 P2 P3 V1 V2 V2' V3 V4 V5 V6 PASADORES V7 1. TODAS LAS MEDIDAS Y ELEVACIONES ESTÁN DADAS EN METROS A MENOS QUE SE INDIQUE OTRA UNIDAD. 2. TODAS LAS MEDIDAS DEBERÁN SER VERIFICADAS Y/O AJUSTADAS EN SITIO POR LA CONTRATISTA Y EN CASO DE ERRORES, DISCREPANCIAS U OMISIONES DEBERÁ NOTIFICARLO Y/O ACLARARLO CON EL INSPECTOR. \W0.85000x;3. LAS VENTANAS CORREDERAS SE CERRARAN CON SISTEMA DE \W0.85000x;PASADOR DE MEDIO GIRO UBICADO EN EL CENTRO DEL MARCO. \W0.85000x;LAS VENTANAS PIVOTANTES SE CERRARAN CON SISTEMA DE \W0.85000x;PASADOR DE PALANCA, UBICADO EN LA PARTE INFERIOR DEL \W0.85000x;MARCO DE CADA UNO DE LOS PA\W0.85000x;Ñ\W0.85000x;OS. 4. LA VENTANA TIPO V-2' ES EXACTAMENTE INVERSA A LA VENTANA V-2, POR LO TANTO TODAS SUS MEDIDAS SON IGUALES A LAS EXPRESADAS EN ESTE PLANO PARA LA VENTANA TIPO V-2 5. EL PROYECTO PRESENTADO EN ESTE PLANO ES UN MODELO DE CASETA DE CONTROL DE ACCESO A SER EDIFICADO EN DISTINTOS PUNTOS DEL CAMPO EL QUINCE, POR ENDE LA ALTIMETRÍA DEBE ADAPTARSE EN SITIO A LAS CARACTERÍSTICAS DEL LUGAR ESPECÍFICO DONDE VAYA A SER EDIFICADO. \C1;NOTAS INDICA ELEMENTOS QUE SE ENCUENTRAN EN ESTE PLANO \C1;LEYENDA: CUADRO DE PUERTAS CUADRO DE VENTANAS INDICA DIRECCIÓN DE DESPLAZAMIENTO DEL PAÑO DE VENTANA P INDICA UBICACIÓN DE PASADOR PARA PAÑOS CORREDEROS (VER DETALLES 1) \LPASADOR PARA PAÑOS CORREDEROS ESC S/E \LDETALLE 1 \LPUERTA TIPO P\W0.6;-\W1;1 ESC 1:20 \LELEVACIÓN ESC 1:20 \LSECCIÓN ESC 1:20 \LPLANTA \LPUERTA TIPO P\W0.6;-\W1;2 ESC 1:20 \LELEVACIÓN ESC 1:20 \LSECCIÓN ESC 1:20 \LPLANTA \LVENTANA TIPO V\W0.6;-\W1;1 ESC 1:20 \LELEVACIÓN ESC 1:20 \LSECCIÓN ESC 1:20 \LPLANTA 1. TODAS LAS MEDIDAS Y ELEVACIONES ESTÁN DADAS EN METROS A MENOS QUE SE INDIQUE OTRA UNIDAD. 2. TODAS LAS MEDIDAS DEBERÁN SER VERIFICADAS Y/O AJUSTADAS EN SITIO POR LA CONTRATISTA Y EN CASO DE ERRORES, DISCREPANCIAS U OMISIONES DEBERÁ NOTIFICARLO Y/O ACLARARLO CON EL INSPECTOR. \W0.85000x;3. LAS VENTANAS CORREDERAS SE CERRARAN CON SISTEMA DE \W0.85000x;PASADOR DE MEDIO GIRO UBICADO EN EL CENTRO DEL MARCO. \W0.85000x;LAS VENTANAS PIVOTANTES SE CERRARAN CON SISTEMA DE \W0.85000x;PASADOR DE PALANCA, UBICADO EN LA PARTE INFERIOR DEL \W0.85000x;MARCO DE CADA UNO DE LOS PA\W0.85000x;Ñ\W0.85000x;OS. 4. EL PROYECTO PRESENTADO EN ESTE PLANO ES UN MODELO DE CASETA DE CONTROL DE ACCESO A SER EDIFICADO EN DISTINTOS PUNTOS DEL CAMPO EL QUINCE, POR ENDE LA ALTIMETRÍA DEBE ADAPTARSE EN SITIO A LAS CARACTERÍSTICAS DEL LUGAR ESPECÍFICO DONDE VAYA A SER EDIFICADO. \C1;NOTAS INDICA ELEMENTOS QUE SE ENCUENTRAN EN ESTE PLANO \C1;LEYENDA: CUADRO DE PUERTAS CUADRO DE VENTANAS INDICA DIRECCIÓN DE DESPLAZAMIENTO DEL PAÑO DE VENTANA P INDICA UBICACIÓN DE PASADOR PARA PAÑOS CORREDEROS (VER DETALLES 1) INDICA ELEMENTOS QUE SE ENCUENTRAN EN ESTE PLANO \C1;LEYENDA: CUADRO DE PUERTAS INDICA DIRECCIÓN DE DESPLAZAMIENTO DEL PORTÓN ESC 1:20 \LPLANTA ESC 1:20 \LSECCIÓN \LVENTANA TIPO V\W0.6;-\W1;5 ESC 1:20 \LELEVACIÓN ESC 1:20 \LPLANTA ESC 1:20 \LSECCIÓN ESC 1:20 \LSECCIÓN ESC 1:20 \LPLANTA ESC 1:20 \LSECCIÓN \LVENTANA TIPO V\W0.6;-\W1;6 ESC 1:20 \LELEVACIÓN ESC 1:20 \LSECCIÓN ESC 1:20 \LPLANTA \LPUERTA TIPO P-3 ESC 1:20 \LELEVACIÓN ESC 1:20 \LPLANTA \LPUERTA TIPO P-3 ESC 1:20 \LSECCIÓN 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 P 5 5 5 5 5 5 5 5 ESC 1:20 \LPLANTA 1 - A V-X INDICA PAÑO DE VENTANA EN VISTA INDICA TIPO DE VENTANA A V-X INDICA PAÑO DE VENTANA EN VISTA INDICA TIPO DE VENTANA A V-2 B V-2 V-2 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-2 A V-2 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-2 B 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A V-4 B V-4 V-4 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-4 A V-4 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-4 B 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 P 5 5 5 5 C V-3 B V-3 A V-3 D V-3 V-3 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-3 A V-3 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-3 B V-3 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-3 C V-3 ESC. 1:20 ELEVACIÓN VENTANA TIPO V-3 D 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \LVENTANA TIPO V\W0.6;-\W1;7 ESC 1:20 \LELEVACIÓN ESC 1:20 \LSECCIÓN ESC 1:20 \LPLANTA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 - ESC. 1:5 RUEDA INFERIOR DE PORTÓN DETALLE 2 - ESC. 1:5 RUEDA INFERIOR DE PORTÓN DETALLE 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 VISOR DE VIDRIO TRANSPARENTE MARCO Y ESTRUCTURA METÁLICOS PUERTA METÁLICA ENTAMBORADA LISA PARED DE MAMPOSTERÍA COLUMNA METÁLICA CIRCULAR LÁMINA METÁLICA DOBLADA, SOLDADA A COLUMNA MACHÓN DE CONCRETO PARED DE MAMPOSTERÍA PARED DE MAMPOSTERÍA COLUMNA AUXILIAR DE CONCRETO PARA APOYO DE PORTÓN P-3 PARED DE MAMPOSTERÍA DINTEL DE CONCRETO MESÓN DE COCINA PISO ACABADO COLUMNA METALICA VENTANA TIPO V-2 VENTANA TIPO V-2' 1. TODAS LAS MEDIDAS Y ELEVACIONES ESTÁN DADAS EN METROS A MENOS QUE SE INDIQUE OTRA UNIDAD. 2. TODAS LAS MEDIDAS DEBERÁN SER VERIFICADAS Y/O AJUSTADAS EN SITIO POR LA CONTRATISTA Y EN CASO DE ERRORES, DISCREPANCIAS U OMISIONES DEBERÁ NOTIFICARLO Y/O ACLARARLO CON EL INSPECTOR. \W0.85000x;3. LAS VENTANAS CORREDERAS SE CERRARAN CON SISTEMA DE \W0.85000x;PASADOR DE MEDIO GIRO UBICADO EN EL CENTRO DEL MARCO. \W0.85000x;LAS VENTANAS PIVOTANTES SE CERRARAN CON SISTEMA DE \W0.85000x;PASADOR DE PALANCA, UBICADO EN LA PARTE INFERIOR DEL \W0.85000x;MARCO DE CADA UNO DE LOS PA\W0.85000x;Ñ\W0.85000x;OS. 4. EL PROYECTO PRESENTADO EN ESTE PLANO ES UN MODELO DE CASETA DE CONTROL DE ACCESO A SER EDIFICADO EN DISTINTOS PUNTOS DEL CAMPO EL QUINCE, POR ENDE LA ALTIMETRÍA DEBE ADAPTARSE EN SITIO A LAS CARACTERÍSTICAS DEL LUGAR ESPECÍFICO DONDE VAYA A SER EDIFICADO. \C1;NOTAS PAÑO FIJO DE VIDRIO TEMPLADO TRANSPARENTE DINTEL ANCHO DE CONCRETO MESÓN DE CONCRETO PARED DE MAMPOSTERÍA PISO ACABADO 5 5 5 5 5 DINTEL ANCHO DE CONCRETO MESÓN DE CONCRETO PARED DE MAMPOSTERÍA PISO ACABADO LÁMINA METÁLICA DOBLADA, SOLDADA A COLUMNA COLUMNA METÁLICA CIRCULAR PARED DE MAMPOSTERÍA DINTEL DE CONCRETO MESÓN DE COCINA PISO ACABADO 5 5 5 5 5 5 P DINTEL ANCHO DE CONCRETO TOPE DE CONCRETO PARED DE MAMPOSTERÍA PISO ACABADO PROYECCIÓN DE MARCO PARA PAÑO CONTIGUO PARED DE MAMPOSTERÍA DINTEL DE CONCRETO PISO ACABADO 5 CERRAMIENTO CON LÁMINAS DE FIBROCEMENTO CERRAMIENTO CON LÁMINAS DE FIBROCEMENTO CERRAMIENTO CON LÁMINAS DE FIBROCEMENTO ESTRUCTURA DE PORTÓN CON TUBULARES CUADRADOS DE 3" PAÑOS INTERIORES CON CERRAMIENTO TIPO FERRO ONDULADO CON ESTILO DE CERCADO PROPUESTO. PUERTA PARA ACCESO PEATONAL ESTRUCTURA DE PORTÓN CON TUBULARES CUADRADOS DE 3" BASE DE RUEDA SOLDADA A PORTÓN RIEL PARA DESPLAZAMIENTO DE PORTÓN INSTALADA A NIVLE DE PAVIMENTO ACERA EN VISTA PAVIMENTO VEHICULAR NIVEL DE PAVIMENTO VEHICULAR REUDA INDUSTRIAL FIJA SOLDADA A ESTRUCTURA DE PORTÓN 5 5 5 5 5 5 5 5 5 5 PERFILES METÁLICOS "L" PARA RIGIDIZACIÓN EN PARTE INFERIOR Y SUPERIOR - ESC. 1:5 CARRO EN RIEL SUPERIOR DETALLE 2 - S/E CARRO EN RIEL SUPERIOR DETALLE 2 2 - 4 - 3 - 5 5 5 5 5 5 5 5 5 5 VIGA DE APOYO DE RIEL SUPERIOR SOTENIDA DESDE TECHO DE CONJUNTO RIEL SUPERIOR DE PORTÓN ESTRUCTURA SUPERIOR DE PORTÓN CARRO DE CUATRO RUEDAS PARA PORTONES INDUSTRIALES 5 PERFILES METÁLICOS "L" PARA RIGIDIZAR EN PARTE SUPERIOR DE PORTÓN. CARRO DE CUATRO RUEDAS PARA PORTONES INDUSTRIALES RIEL SUPERIOR ADOSADO A VIGA CARRO DE CUATRO RUEDAS PARA PORTONES INDUSTRIALES ESTRUCTURA SUPERIOR DE PORTÓN RIEL SUPERIOR ADOSADO A VIGA CARRO DE CUATRO RUEDAS PARA PORTONES INDUSTRIALES PERFILES METÁLICOS "L" PARA RIGIDIZAR EN PARTE SUPERIOR DE PORTÓN. PERFILES METÁLICOS "L" PARA RIGIDIZAR EN PARTE SUPERIOR PERFILES METÁLICOS "L" PARA RIGIDIZAR EN PARTE INFERIOR 5 5 5 EJE DE RIEL INFERIOR EJE DE RIEL SUPERIOR EJE DE RIEL INFERIOR TUBULARES CUADRADOS 3" PARA ESTRUCTURA DE PORTÓN PAÑOS INTERIORES CON CERRAMIENTO TIPO FERRO ONDULADO CON ESTILO DE CERCADO PROPUESTO. 5 5 NIVEL ±0.00 PAVIMENTO VEHICULAR NIVEL +0.10 ACERA NIVEL +5.65 GÁLIBO SECTOR INFERIOR DE PORTÓN CERRADO CON CHAPA METÁLICA Y ALUCUBOND BLANCO. SECTOR INFERIOR DE PORTÓN CERRADO CON CHAPA METÁLICA Y ALUCUBOND BLANCO. PAÑOS INTERIORES CON CERRAMIENTO TIPO FERRO ONDULADO CON ESTILO DE CERCADO PROPUESTO.
