Details Security DWG Detail for AutoCAD

Details Security DWG Detail for AutoCAD

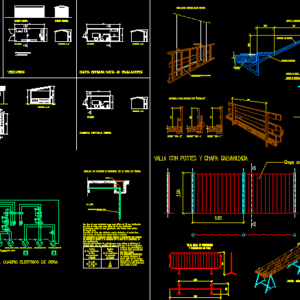

Security details – Security cabins – Scaffolds installation – Isometries

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

The copper spikes will be at least mm. diameter., Portable alumb., Single-line scheme of the electrical panel, Maq force Fixed, Ohms, Maq force mobile, Following for a conductor of the same metal as that of the conductors, The protective conductor section shall be at least that indicated in the, The machines protect will be distinguished by the color of its, The protective conductors will be included in the hose that feeds, Will not have a lower section, The junction cables between electrodes between electrodes the frame, If steel profiles are placed these will be at least, laptop, Fixed lighting, of protection, Of the installation, Of drivers, say, Phase, section, Mm. sideways., section, Minimum, Of drivers, plant, Collective dining room, Was not located in the, Obtained in the table should be, The minimum section, Same cable as the, As minimum, If the protective conductor, The same cable plumbing, Assets located in, That the latter., Front elevation, section, Office, plant, section, Minimum width of planks meters., Type support, Railing with support type, Safety scaffold, Struts, Prohibition of passage, Mobile fence of protection, Of subjection, special pieces, Lower working height meters., Ammonium borritelite, Meters, minimum, Side elevation, section, Log detail of earthing, The galvanized steel spikes will be at least mm. diameter., Copper galvanized iron pipe, Chest, plant, Electric heater, Automatic hydrometer, Cold water faucet, lightpoint, switch, Stopcock, socket, electricity, plumbing, Legends, services, Front elevation, rush, of water, Dressing rooms, Point of incandescent light, Unipolar switch, plant, Side elevation, Bank, table, Front elevation, box office, section, Booth, plant, section, Corrugated sheet galvanized, Deck on deck edge, Cm treadmill Tall, wrought, Detail of railing in hollows, wooden planks, metallic support, Marquee detail, Fence with galvanized sheet posts

Raw text data extracted from CAD file:

Las picas de cobre seran como minimo de 14 mm. de diametro. PORTATIL ALUMB. ESQUEMA UNIFILAR DEL CUADRO ELECTRICO DE OBRA FUERZA MAQ. FIJA FUERZA MAQ. FIJA FUERZA MAQ. FIJA < 20 ohms FUERZA MAQ. MOVIL FUERZA MAQ. MOVIL siguiente tabla, para un conductor del mismo metal que el de los conductores La seccion del conductor de proteccion sera como minimo la indicada en la las maquinas a proteger y se distinguira por el color de su aislamiento, es Los conductores de proteccion estaran incluidos en la manguera que alimenta trico de obra, no tendran una seccion inferior a 16 mm2. Los cables de union entre electrodos o entre electrodos y el cuadro elec- Si se colocan perfiles de acero galvanizado, estos tendran como minimo PORTATIL (220 V.) ALUMBRADO FIJO de proteccion de la instalacion 16 < S < 35 S < 16 S > 35 S (mm2) Sp (mm2) S/2 16 S de los conductores decir amarillo/verde. de fase Seccion 60 mm. de lado. Seccion minima de los conductores PLANTA COMEDOR COLECTIVO no estuviera ubicado en el obtenida en la tabla debera ser tores activos, la seccion minima mismo cable que los conduc- como minimo 4 mm2. Si el conductor de proteccion el mismo cable o canalizacion activos y que este ubicado en que estos ultimos. ALZADO FRONTAL 10.50 A B 4.00 2.78 SECCION A-B 2.60 3.50 CASETA OFICINA OBRA PLANTA B 4.50 A 2.60 SECCION A-B 1.90 2.30 Ancho minimo de tablones 0.50 metros. 2.50 SOPORTE " TIPO - 3 " SOPORTE " TIPO - 2 " SOPORTE " TIPO - 1 " 1.00 1.00 BARANDILLA CON SOPORTE TIPO "SARGENTO" 1.00 ANDAMIO DE SEGURIDAD PUNTALES Y PROHIBICION DE PASO VALLA MOVIL DE PROTECCION 2.50 DE SUJECCION PIEZAS ESPECIALES 1.62 0.54 1.09 Altura de trabajo inferior a 2 metros. AMDAMIO DE BORRIQUETA h< 2 metros 0.60 minimo R S T S T ALZADO LATERAL SECCION A-B DETALLE DE ARQUETA O REGISTRO DE LA TOMA DE TIERRA Las picas de acero galvanizado seran como minimo de 25 mm. de diametro. Tubo de hierro galvanizado o cobre E= 1/25 Arqueta PLANTA CALENTADOR ACUMULADOR ELECTRICO B HIDROMEZCLADOR AUTOMATICO GRIFO DE AGUA FRIA PUNTO DE LUZ INTERRUPTOR LLAVE DE PASO BASE DE ENCHUFE ELECTRICIDAD FONTANERIA LEYENDAS SERVICIOS ALZADO FRONTAL ACOMETIDA DE AGUA A 2.16 VESTUARIOS PUNTO DE LUZ INCANDESCENTE INTERRUPTOR UNIPOLAR 2.37 2.45 PLANTA ALZADO LATERAL 5.80 Banco Mesa A B ALZADO FRONTAL 2.60 Taquillas SECCION A-B 1.90 2.30 CASETA BOTIQUIN HASTA 40 TRABAJADORES PLANTA B A 6.50 SECCION A-B 2.60 1.90 2.30 Chapa ondulada galvanizada PLATAFORMA EN BORDE DE CUBIERTA 0.90 RODAPIE DE 20 cm. DE ALTURA FORJADO DETALLE DE BARANDILLA EN HUECOS TABLONES DE MADERA TABLONES DE MADERA SOPORTE METALICO DETALLE MARQUESINA 0.80 1.80 VALLA CON POSTES Y CHAPA GALVANIZADA 2.00 2.52

Language	Spanish
Drawing Type	Detail
Category	Heavy Equipment & Construction Sites

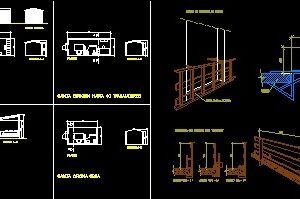

Additional Screenshots
File Type	dwg
Materials	Steel, Wood
Measurement Units
Footprint Area
Building Features	Deck / Patio
Tags	autocad, cabins, capacete, casque, cerca, d'une clôture, DETAIL, details, DWG, extincteur, extintor de incêndio, fence, feuerlöscher, fire extinguisher, helm, helmet, installation, isometries, scaffolds, security, zaun
