Drywall DWG Detail for AutoCAD

Drywall DWG Detail for AutoCAD

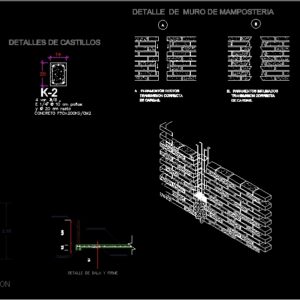

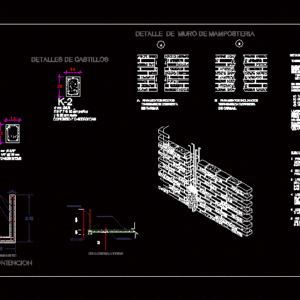

Detail chains rudeness; castles; masonry walls; retaining walls; and specifications for their construction.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

var., cm cloths, cm rest, castle details, concrete, to. straight faces, correct transmission, of loads., correct transmission, b. sloping surfaces, of loads., spec notes, common mud wall, architectural element, that you can have between, following functions:, structural installations pipelines., in your materials, comply with the specifications, indicate the being these, raised earthenware, cement, sand, Water, the shape of its dimensions, degree of cooking may vary according to region, but should be approved prior to use., no partitions will be accepted, porous with any other, irregularity that could affect the resistance, appearance of the wall., execution, previously its the walls, should be saturated with water to ensure, adhesion of the mortar., mortar will be used, unless otherwise indicated., the septum strings will be horizontal, unless otherwise noted when, the vertical joints being these lead, the horizontal level., Reinforced concrete reinforcements, the project should respect the cuts, of the septum indicated at the intersections of, walls with castles., walls must be protected from moisture, the existing health., no major crashes will be accepted, of the height of the higher unevenness, mm per linear meter., detail of masonry wall, chain, var. cm, detail, retaining wall, detail, cm., print, electro welded, stainless steel, reinforced concrete, detail of firm dala

Raw text data extracted from CAD file:

0,1 0,95 0,2 \A1;14 \A1;20 K-2 4 var. Ø 3/8 " E 1/4" 7 @ 10 cm paños y @ 20 cm resto DETALLES DE CASTILLOS CONCRETO F´C=200KG/CM2 A. PARAMENTOS RECTOS TRANSMISION CORRECTA DE CARGAS. TRANSMISION CORRECTA B. PARAMENTOS INCLINADOS DE CARGAS. A B NOTAS DE ESPECIFICACIONES TABIQUE DE BARRO COMUN ELEMENTO CONSTRUCTIVO, ARQUITECTONICO Y ESTRUCTURAL, QUE PUEDE TENER ENTRE OTRAS, LAS SIGUIENTES FUNCIONES: TERMICAS, ACUSTICAS, PROTECCION, ESTRUCTURALES Y DUCTOS DE INSTALACIONES. EN SU CONSTRUCCION, LOS MATERIALES A UTILIZAR, DEBERAN SATISFACER LAS ESPECIFICACIONES QUE INDIQUE EL PROYECTO, SIENDO ESTOS : a) TABIQUE DE BARRO RECOCIDO 7 X 14 X 28 b) CEMENTO c) ARENA d) AGUA LA FORMA DEL TABIQUE, SU TEXTURA, DIMENSIONES Y GRADO DE COCCION PODRAN VARIAR SEGUN LA REGION PERO DEBERAN SER APROBADOS PREVIA SU UTILIZACION. NO SE ACEPTARAN TABIQUES ROTOS, DESPOSTILLADOS, RAJADOS, POROSOS O CON CUALQUIER OTRA IRREGULARIDAD QUE PUDIERA AFECTAR LA RESISTENCIA Y/O APARIENCIA DEL MURO. EJECUCION 1 PREVIAMENTE A SU COLOCACION, LOS TABIQUES DEBERAN SATURARSE DE AGUA PARA ASEGURAR LA ADHERENCIA DEL MORTERO. 2 SE USARA MORTERO DE CEMENTO/ARENA EN PROPORCION 1:5, SALVO OTRA INDICACION. 3 LAS HILADAS DE TABIQUE SERAN HORIZONTALES SALVO INDICACIONES CONTRARIAS CUATRAPEANDO LAS JUNTAS VERTICALES SIENDO ESTAS A PLOMO Y LAS HORIZONTALES A NIVEL. 4 LOS REFUERZOS DE CONCRETO ARMADO QUE FIJE EL PROYECTO DEBERAN RESPETAR LOS CORTES DEL TABIQUE INDICADOS EN LA INTERSECCIONES DE MUROS CON CASTILLOS. 5 LOS MUROS DEBERAN PROTEGERSE DE LA HUMEDAD Y LA SANIDAD EXISTENTE. 6 NO SE ACEPTARAN DESPLOMES MAYORES DE 1/300 DE LA ALTURA DEL MURO, NI DESNIVELES MAYORES A 2 MM POR METRO LINEAL. DETALLE DE MURO DE MAMPOSTERIA CADENA DE DESPLANTE \A1;14 \A1;20 4 var. d 3/8" E 1/4" @ 20 cm DETALLE 002 MURO DE CONTENCION DETALLE 001 \A1;2.16 \A1;1.50 \A1;Vars. 3 @25 cm. \A1;Vars. 3 @25 cm. 0,25 0,25 5 5 5 \A1;CONCRETO ESTAMPADO F'C=200KG/CM2 \A1;ALLA ELECTRO SOLDADA 6/6-10-10 \A1;BARANDAL DE ACERO INOXIDABLE \A1;DALA DE CONCRETO ARMADO DETALLE DE DALA Y FIRME \A1;F,C=200KG/CM2 \A1;CONCRETO F´C=250KG/CM2 F´C=200KG/CM2

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Masonry, Steel, Other
Measurement Units
Footprint Area
Building Features
Tags	autocad, block, brick walls, castles, chains, construction, constructive details, DETAIL, drywall, DWG, masonry, mur de briques, panel, parede de tijolos, partition wall, retaining, specifications, walls, ziegelmauer
