Emergency Stairs DWG Detail for AutoCAD

Emergency Stairs DWG Detail for AutoCAD

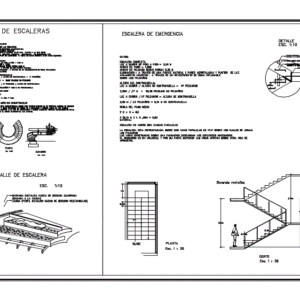

Emergency staircase design; constructive detail.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

plant, Esc., elevation, Esc., Stairway design, Classification of stairs:, The stairs can be classified in: according to your situation: example full ladder when you see a plant that follows according to your user: secondary emergency main staircase etc. According to their sense of ascension: whether they are right-handed left-handed, stairs, Data: full ladder light floor cover floor width of step step width according to standard lighting from a natural source acoustic insulation beam of a flammable rubber coating on the steps height of the riser: light cover height of riser no steps rungs light cover no. Rungs riser height riser steps half step rule material: steel staircase with parallel stringer The staircase is structured on two parallel struts with hollow profiles of rectangular section some steps in the form of soldiers both sides of the struts the staircase has the time of Handrails both sides of square metal profiles welded by the outer edge of the stringer., Metal strut hollow section, Hollow square section rail welded, Stairway detail, Esc., plant, Esc., cut, Esc., Stairway design, emergency stairs, Data: complete staircase light floor cover floor step width step width according to standard lighting beams of a natural source wall light points acoustic insulation beams of a flammable rubber coating on the steps height of the riser: light cover height of riser no steps Rungs light cover no steps run-up height run-up steps half-step rule material: steel staircase with parallel stringer The staircase is structured on two parallel beams of hºaº on which the steps are assembled beams embedded on a foundation unload the necessary efforts The rest is in its upper part the beams rest on another bracing beam., goes up, Carpentry aluminum, Metal railing, Welded form the zanca, Metal strut hollow section, Hollow square section rail welded, welding, Detail esc.

Raw text data extracted from CAD file:

PLANTA Esc. 1:100 ELEVACION Esc. 1:100 DISEÑO DE ESCALERAS CLASIFICACION DE LAS ESCALERAS: LAS ESCALERAS SEPUEDEN CLASIFICAR EN: SEGUN SU SITUACION: EJEMPLO ESCALERA COMPLETA CUANDO VE DE UNA PLANTA A LA QUE SIGUE SEGUN SU USU: ESCALERA PRINCIPLA , SECUNDARIA , DE EMERGENCIA ETC. SEGUN SU SENTIDO DE ASCENSION: YA SEAN DE MANO DERECHA O DE MANO IZQUIERDA ESCALERA DATOS: ESCALERA COMPLETA LUZ A CUBRIR DE PISO A PISO = 3,50 M ANCHO DE PASO = 1,20M ANCHO DE PELDAÑO SEGUN NORMA 0,30 M ILUMINACION : A TRAVES DE UNA FUENTE NATURAL AISLAMIENTO ACUSTICO : A TRAVES DE UN REVESTIMIENTO DE GOMA INFLAMABLE SOBRE LOS PELDAÑOS ALTURA DEL CONTRAHUELLA: LUZ A CUBRIR / ALTURA DE CONTRAHUELLA = Nº PELDAÑOS 3,50M / ,17 M = 20,58 PE»SUMO 20 PELDAÑOS LUZ A CUBRIR / Nº PELDAÑOS = ALTURA DE CONTRAHUELLA 3,50 M / 22 PELDAÑOS = 0,16 M DE CONTRAHUELLA REGLA DEL PASO MEDIO 2 C + H = 63 2 (0,16 M ) + 0 ,30M = 0,62 MATERIAL: ESCALERA DE ACERO CON ZANCAS PARALELAS LA ESCALERA ESTA ESTRUCTURADA SOBRE DOS ZANCAS PARALELAS DE PERFILES HUECOS DE SECCION RECTANGULAR Y UNOS PELDAÑOS EN FORMA DE Z SOLDADOS A AMBOS LADOS DE LAS ZANCAS LA ESCALERA DISPONE A LA VEZ DE PASAMANOS A AMBOS LADOS DE PERFILES CUADRADOS DE METAL SOLDADOS POR EL BORDE EXTERIOR DE LAS ZANCAS. ZANCA (PERFIL METALICO HUECO DE SECCION RECTANGULAR) BARANDA (METALICA HUECA DE SECCION CUADRADA SOLDADA A LA ZANCA) DETALLE DE ESCALERA ESC. 1:10 PLANTA Esc. 1 : 25 CORTE Esc. 1 : 25 3.5m 1.76m DISEÑO DE ESCALERAS ESCALERA DE EMERGENCIA DATOS: ESCALERA COMPLETA LUZ A CUBRIR DE PISO A PISO = 3,50 M ANCHO DE PASO = 1,00M ANCHO DE PELDAÑO SEGUN NORMA 0,30 M ILUMINACION : A TRAVES DE UNA FUENTE NATURAL ( PARED ACRISTALADA) Y PUNTOS DE LUZ AISLAMIENTO ACUSTICO : A TRAVES DE UN REVESTIMIENTO DE GOMA INFLAMABLE SOBRE LOS PELDAÑOS ALTURA DEL CONTRAHUELLA: LUZ A CUBRIR / ALTURA DE CONTRAHUELLA = Nº PELDAÑOS 3,50M / ,17 M = 20,58 PE»SUMO 20 PELDAÑOS LUZ A CUBRIR / Nº PELDAÑOS = ALTURA DE CONTRAHUELLA 3,50 M / 22 PELDAÑOS = 0,16 M DE CONTRAHUELLA REGLA DEL PASO MEDIO 2 C + H = 63 2 (0,16 M ) + 0 ,30M = 0,62 MATERIAL: ESCALERA DE ACERO CON ZANCAS PARALELAS LA ESCALERA ESTA ESTRUCTURADA SOBRE DOS VIGAS PARALELAS DE HºAº SOBRE LOS CUALES SE ARMAN LOS PELDAÑOS LAS VIGAS EMPOTRADAS SOBRE UNA FUNDACION DESCARGAN LOS ESFUERZOS NECESARIOS EL DESCANSO ES EN VOLADIZO, Y POR SU PARTE SUPERIOR LAS VIGAS APOYAN SOBRE OTRA VIGA DE ARRIOSTRE. SUBE 1m 0.3m 1m 0.16m 0.3m 3.5m Carpinteria aluminio Baranda metalica 0.175m 0.3m PELDAÑO(METALICO FORMA DE Z) SOLDADO A LA ZANCA ZANCA (PERFIL METALICO HUECO DE SECCION RECTANGULAR) BARANDA (METALICA HUECA DE SECCION CUADRADA SOLDADA A LA ZANCA) SOLDADURA DETALLE ESC. 1:10

Language	Spanish
Drawing Type	Detail
Category	Stairways
Additional Screenshots
File Type	dwg
Materials	Aluminum, Steel, Other
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, construction, constructive, degrau, Design, DETAIL, DWG, échelle, emergency, escada, escalier, étape, ladder, leiter, staircase, stairs, stairway, step, stufen, treppe, treppen
