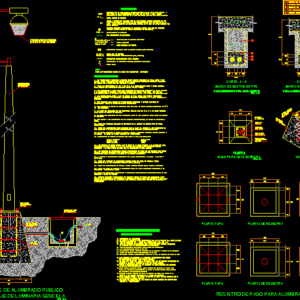

Street lighting pole, mounting fixture. Plant cutting and elevation, with PVC duct bank; isometric recording of armed street lighting step

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

rule, Disp., Concrete aggregate max. Mm., Minimum record use, Duct of pvc. Mmd., Compacted floor, Stuffing mat. Compacted, For lighting pub. Low bench, Pvc duct bank, Cut b ‘, rule, Disp., For lighting pub. Low creek, Pvc duct bank, Cut to ‘, Registration plant, Step log for pub lighting., Esc., Simple luminaire assembly, Public lighting pole, The interconnections of land systems should be through, Self-casting welding, Through the, According to the norm nom, All the terminals of the ducts must be eliminated the sharp edges, Marine environment salty soils should be used cement type, The water level is installed the ground rod in the, Out of the introducing copper cable through the sleeve, Should be left on the ground rods for, Carcamo does not leave poliducto in the registry wall, Of sealing the carcamo, Dimensions in centimeters, Copper wire of the ground system must be cross-section of, Fillers will adhere to this specification with degree, Cast concrete template of poor cm. Of thickness in case of being, The concrete will have finished apparent in the interior common in the exterior, All the concrete will be made with metered integral impermeable, The reinforcing steel will be electromalla kpa, Construction specifications, Compaction test, All edges will be chamfered mm, The coatings will be cm, All the concrete vibrated to achieve its uniformity, According to the product recommendations, All concrete f’c kpa, rule, network, N.p.t, Notes notes, note:, Mmd, The electrical elements must be installed in a clean way, Finish free of burrs that could damage the insulation during wiring. Flaring, The tubrias in the union with the electrical records, All receptacles of v. From a. Installed in bathrooms zones, Must have earth fault protection switch., The conductors will be thermoplastic insulation resistant to, The spread of fire of reduced emission of gas fumes type, Maximum operating temperature in degrees centigrade of operating voltage, The pipes will be rigid pipe base with cross section, Resistant the atmospheres chemical resistant the flame drowned in, concrete., Records to derive the electrical conduits to realize splices of, Precast reinforced concrete, The logs of sera outputs with connection box. Galvanized metal, With overlap., The height of installation of the sera of mt. S. N. P. T. In common areas, Except where indicated otherwise., The height of installation of the sera of mt.s.n.p.t. Except where indicated, otherwise., The frames of the boards must be connected, Earth., All derived circuits will be labeled on the distrib. For its full, ID., All drivers must be marked with the key of the circuit to which they belong in, Their terminals in their record of connections with indelible plastic labels., The grounding wire must be connected to metal poles, In general on all non-conductive metal parts., The color code that indicates the, Green naked physical earth., White neutral gray, Other phase colors, The boards must be marked with their key on the outside on the side of each, Switch must mark the key of the circuit it controls with plastic labels, Indelible must attach a sheet with the description of each circuit., The splices of conductors when required will be made in the registers with hot shoe, Insulated terminal to be firmly attached to, Conductors to each other before placing the specified insulation, Wiring pipe not specified in plant corresponds to awg, Awg., All distribution boards should have their grounding rod, Independent of the grounded driver, All grounding conductors should be bare insulated copper., All the registration boxes will be made of galvanized die cut sheet, Solidly connected earth., All dampers receptacles will be solidly grounded in their, Cabinets mounting plates., Should be installed between the different ground systems that these, Bridges will always be made of ground electrode electrode with lime wire. Awg like, minimum. Should be avoided electrodes that directly connect surge arresters, Lightning arresters., Nht high wattage metal additive luminaire to operate, Cat. Nht mh lamp. brand, Holophane on metal pole of mts. Of height mounted with metal arm., Indicates circuit number, Light fixture nht of high metal additives of, Watts to operate cat. Nht mh, Lamp Holoph brand

Raw text data extracted from CAD file:

N=+-0.000 \A1;0.60 \A1;10+d \A1;0.05 \A1;0.05 \A1;d \A1;15+2d \A1;0.05 \A1;d \A1;0.05 \A1;d \A1;0.05 \A1;0.60 \A1;15+d \A1;0.05 \A1;0.10 \A1;d \A1;15+2d \A1;0.05 \A1;d \A1;0.05 \A1;d \A1;0.05 \A1;0.80 \A1;12.00 \A1;0.20 \A1;0.40 \A1;0.80 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.40 \A1;0.05 \A1;0.05 \A1;0.40 \A1;0.05 \A1;0.05 \A1;0.40 \A1;0.025 \A1;0.025 \A1;0.025 \A1;0.025 \A1;0.50 \A1;0.60 \A1;0.50 \A1;0.50 \A1;0.48 \A1;0.48 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.16 \A1;0.40 \A1;0.05 \A1;0.05 \A1;0.40 \A1;0.05 \A1;0.05 \A1;0.48 \A1;0.48 \A1;0.40 \A1;0.025 \A1;0.025 \A1;0.025 \A1;0.025 \A1;0.50 \A1;0.50 \A1;0.50 \A1;0.50 \A1;0.20 \A1;0.40 \A1;0.80 \A1;0.90 \A1;0.40 \A1;0.20 \A1;0.20 \A1;0.80 \A1;0.40 \A1;0.20 \A1;0.20 \A1;0.80 \A1;0.10 \A1;1.00 -542.8005804888461 \A1;0.23 \A1;1.08 \A1;0.72 \A1;0.27 B A N Q U E T A CFE-S2B-PVC NORMA DISP. T-35 2 CONCRETO f'c=150 kg/cm2 AGREGADO MAX. 19.1 MM. REGISTRO MINIMO A UTILIZAR 30 ó 40 DUCTO DE PVC. 25 MMd. PISO COMPACTADO (95% MINIMO) 5 4 3 RELLENO MAT. COMPACTADO (90% MINIMO) 1 1 PARA ALUMBRADO PUB. BAJO BANQUETA BANCO DE DUCTOS DE PVC 5 10+d 5 5 d 15+2d 5 d 5 d 2 3 5 4 C1/C2 T-35 CORTE B - B' A R R O Y O CFE-S2A-PVC NORMA DISP. T-35 1 PARA ALUMBRADO PUB. BAJO ARROYO BANCO DE DUCTOS DE PVC 5 15+d 5 5 d 15+2d 5 d 5 d 2 3 5 4 C1/C2 T-35 CORTE A - A' PLANTA DE REGISTRO REGISTRO DE PASO PARA ALUMBRADO PUB. ESC. 1:10 MONTAJE DE LUMINARIA SENCILLA POSTE DE ALUMBRADO PUBLICO 12.-TODAS LA INTERCONEXIONES DE LOS SISTEMAS DE TIERRA DEBERAN SER MEDIANTE SOLDADURA TIPO AUTOFUNDENTE MEDIANTE EL "ABOCINAMIENTO" 1P O V SEGUN LA NORMA NOM C-1 16.-EN TODAS LAS TERMINALES DE LOS DUCTOS SE DEBEN ELIMINAR LAS ARISTAS VIVAS 15.-PARA AMBIENTE MARINO Y/O SUELOS SALITROSOS SE DEBE UTILIZAR CEMENTO TIPO II, 14.-CUANDO EL NIVEL FREATICO ES BAJO, SE INSTALA LA VARILLA DE TIERRA EN EL FUERA DEL REGISTRO, INTRODUCIENDO EL CABLE DE COBRE ATRAVES DE LA MANGA 13.-PARA NIVELES FREATICOS ALTOS, DEBEN DEJARSE LAS VARILLAS DE TIERRA POR CARCAMO Y NO SE DEJA POLIDUCTO EN LA PARED DEL REGISTRO DE POLIDUCTO, SELLANDOSE EL CARCAMO 1.- ACOTACIONES EN CENTIMETROS 11.-EL CABLE DE COBRE DEL SISTEMA DE TIERRA DEBE SER DE SECCION TRANSVERSAL DE 10.-LOS RELLENOS SE APEGARAN A LA PRESENTE ESPECIFICACION CON GRADO 9.- SE COLARA PLANTILLA DE CONCRETO POBRE DE 10 cm. DE ESPESOR EN CASO DE SER 7.- EL CONCRETO TENDRA ACABADO APARENTE EN EL INTERIOR Y COMUN EN EL EXTERIOR 4.- TODO EL CONCRETO SE ELABORARA CON IMPERMIABILIZANTE INTEGRAL DOSIFICADO 2.- EL ACERO DE REFUERZO SERA ELECTROMALLA 6x6-4/4 FY=588.399 Kpa (6000 KG/CM2) ESPECIFICACIONES DE CONSTRUCCION DE COMPACTACION DE 90 Y 95% PRUEBA PROCTOR 8.- TODAS LAS ARISTAS SERAN ACHAFLANADAS DE 15 mm 6.- LOS RECUBRIMIENTOS SERAN DE 2.5 cm 5.- TODO EL CONCRETO SE VIBRARA PARA LOGRAR SU UNIFORMIDAD DE ACUERDO CON LAS RECOMENDACIONES DEL PRODUCTO 3.- TODO EL CONCRETO F'C = 19.613 Kpa (200KG/CM2)=T.M.A. (19 mm) (REGISTROS NORMA RBTB3) A LA RED 5 12.00 5 5 5 N.P.T NOTAS Y OBSERVACIONES S I M B O L O G I A 100 AM AD 60 NOTA: C1 RE-13 2-13.3 mm2 (6 AWG) THW-LS 1-5.26 mm2 (10 AWG) d T-35 mmd (1 1/4") C2 1.- LAS CANALIZACION Y ELEMENTOS ELECTRICOS DEBEN QUEDAR INSTALADOS EN FORMA LIIMPIA Y BIEN ACABADA LIBRE DE REBABAS QUE PUEDAN DAÑAR EL AISLAMIENTO DURANTE EL CABLEADO. ABOCINANDO LAS TUBRIAS EN LA UNION CON LOS REGISTROS ELECTRICOS 2.- TODOS LOS RECEPTACULOS DE 127 V. DE 15 O 20 A. INSTALADOS EN BAÑOS Y ZONAS HUMEDAS, DEBEN CONTAR CON INTERRUPTOR PROTECTOR CONTRA FALLAS A TIERRA. 3.- LOS CONDUCTORES A USAR, SERAN CON AISLAMIENTO TERMOPLASTICO RESISTENTE AL CALOR, HUMEDAD, A LA PROPAGACION DE INCENDIO Y DE EMISION REDUCIDA DE HUMOS Y GAS ACIDO, TIPO THW-LS, TEMPERATURA MAXIMA DE OPERACION EN GRADOS CENTIGRADOS DE 75 A 90, VOLTAJE DE OPERACION 600V. 4.- LAS CANALIZACIONES SERAN A BASE DE TUBERIA DE P.V.C., RIGIDA CON SECCION TRANSVERSAL CIRCULAR, RESISTENTE A LA HUMEDAD A ATMOSFERAS QUIMICAS Y RESISTENTE A LA FLAMA AHOGADOS EN CONCRETO. 5.- LOS REGISTROS PARA DERIVAR LAS CANALIZACIONES ELECTRICAS Y REALIZAR EMPALMES DE CONDUCTORES, SERAN DE CONCRETO ARMADO PREFABRICADO 6.- LOS REGISTROS DE SALIDAS DE CONTACTO, SERA CON CAJA DE CONEX. METALICA GALVANIZADA DE 4" X 4", CON SOBRETAPA. 7.- LA ALTURA DE INSTALACION DE LOS CONTACTOS, SERA DE 0.50 MT. S. N. P. T. EN AREAS COMUNES SALVO DONDE SE INDIQUE LO CONTRARIO. 8.- LA ALTURA DE INSTALACION DE LOS APAGADORES, SERA DE 1.20 MT.S.N.P.T. SALVO DONDE SE INDIQUE LO CONTRARIO. 9.- LOS MARCOS Y LAS ESTRUCTURAS DE LOS TABLEROS DE DISTRIBUCION, SE DEBEN DE CONECTAR A TIERRA. 10.- TODOS LOS CIRCUITOS DERIVADOS SE ROTULARAN EN EL TABLERO DE DISTRIB. PARA SU PLENA IDENTIFICACION. 11.- TODOS LOS CONDUCTORES DEBEN MARCARSE CON LA CLAVE DEL CIRCUITO AL QUE PERTENECEN EN SUS TERMINALES Y EN SUS REGISTRO DE CONEXIONES CON ETIQUETAS PLASTICAS INDELEBLES. 12.- SE DEBERA CONECTAR EL CABLE DE PUESTA A TIERRA A GABINETES, TABLEROS, POSTES METALICOS Y EN GENERAL EN TODAS LAS PARTES METALICAS NO CONDUCTORAS. 13.- DEBE USARSE EL CODIGO DE COLORES QUE INDICA LA NOM-001-SEDE-2005: VERDE O DESNUDO TIERRA FISICA. BLANCO O GRIS NEUTRO OTROS COLORES FASE 14.- LOS TABLEROS SE DEBEN MARCAR CON SU CLAVE EN LA PARTE EXTERIOR Y AL COSTADO DE CADA INTERRUPTOR SE DEBE MARCAR LA CLAVE DEL CIRCUITO QUE CONTROLA CON ETIQUETAS PLASTICAS INDELEBLES Y SE DEBE PEGAR UNA HOJA CON LA DESCRIPCION DE CADA CIRCUITO. 15.- LOS EMPALMES DE CONDUCTORES CUANDO SE REQUIERAN SE HARAN EN LOS REGISTRO CON ZAPATA TERMINAL POCHABLE RECUBIERTO CON AISLAMIENTO PARA 600 V, DEBIENDOSE UNIR FIRMEMENTE LOS CONDUCTORES ENTRE SI ANTES DE COLOCAR EL AISLAMIENTO ESPECIFICADO 16.- LA TUBERIA Y CABLEADO NO ESPECIFICADO EN PLANTA CORRESPONDE A T-13mm 2-12 AWG Y 1d-12 AWG. 17.- TODOS LOS TABLEROS DE DISTRIBUCION DEBERAN TENER SU BARRA DE PUESTA A TIERRA INDEPENDIENTE DE LA DEL CONDUCTOR PUESTO A TIERRA (NEUTRO) 18.- TODOS LOS CONDUCTORES DE PUESTA A TIERRA DEBERAN SER DE COBRE AISLADO O DESNUDO. 19.- TODAS LAS CAJAS DE REGISTRO O CONEXIONES SERAN DE LAMINA TROQUELADA GALVANIZADA Y SE CONECTARAN SOLIDAMENTE A TIERRA. 20.- TODAS LAS LUMINARIAS, RECEPTACULOS Y APAGADORES SE CONECTARAN SOLIDAMENTE TIERRA EN SUS GABINETES O PLACAS DE MONTAJE. 21.- DEBERAN INSTALARSE PUENTE ENTRE LOS DISTINTOS SISTEMA DE TIERRA QUE REQUERIDOS, ESTOS PUENTES SE HARAN SIEMPRE DE ELECTRODO A ELECTRODO DE SEAN TIERRA CON CABLE CAL. 8 AWG COMO MINIMO. DEBIENDOSE EVITAR LOS ELECTRODOS QUE CONECTEN DIRECTAMENTE BAJADAS DE PARARRAYOS O APARTARRAYOS. LUMINARIO NHT DE ALTO MONTAJE, ADITIVOS METALICOS DE 400 WATTS PARA OPERAR A 220 VOLTS, 60 Hz, AUTOBALASTRADO, CAT. NHT 400 MH 62 S 1 LAMP. MARCA HOLOPHANE EN POSTE METALICO DE 12 MTS. DE ALTURA MONTADA CON BRAZO METALICO. INDICA NUMERO DE CIRCUITO ARREGLO SENCILOO DE LUMINARIO NHT DE ALTO MONTAJE, ADITIVOS METALICOS DE 400 WATTS PARA OPERAR A 220 VOLTS, 60 Hz, AUTOBALASTRADO, CAT. NHT 400 MH 62 S 1 LAMP. MARCA HOLOPHANE EN ESTRUCTURA METALICA DE 15 MTS. DE ALTURA MONTADA CON BRAZO METALICO. REGISTRO ELECTRICO PREFABRICADO DE CONCRETO ARMADO, CON TAPA DE CONCRETO ARMADO Y CONTRA MARCO DE FIERRO GALVANIZADO DE 80X80X80CM. INDICA NUMERO DE REGISTRO RED SUBTERRANEA DE ALUMBRADO INDICA NUMERO DE CIRCUITO DE FUERZA INDICA ALAMBRADO INDICA DIAMETRO DE TUBERIA. COMBINACION MAGNETICA PARA ALUMBRADO PUBLICO (CAP. INDICADA) INDICA CAP. DE DISPARO INDICA INTERRUPTOR TERMOMAGNETICO (CAP, INDICADA) INTERRUPTOR TERMOMAGNETICO (CAP. INDICADA) FOTOCONTROL DE ALUMBRADO PUBLICO, ENCENDIDO AUTOMATICO. TIERRA FISICA. TODAS LAS TRAYECTORIAS DEBERA DE TENER UNA CANALIZACION DISPONIBLE 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA TAPA VISTA LATERAL PLANTA DE REGISTRO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA TAPA VISTA LATERAL ESC. 1:10 ESC. 1:10 5 5 CON ROSCA AHOGADA ANCLA DE 3/4"d A.C. EN CONCRETO CON ROSCA ESTANDAR TUERCA EXAGONAL PARA d3/4" @ 20 CMS. EST. ¼"d f'c= 200 kg/cm2 CONCRETO PLACA DE ACERO DE 3/8" DE 30x30 CM. 5 0.90 BASE PARA ASTA BANDERA ESC.1:20 5 5 5 5 5 5 5 5 PLANTA f'c= 200 kg/cm2 CONCRETO DE 3/8" DE 30x30 CM. PLACA DE ACERO PLACA DE 3/8" CARTABON DE CEDULA 40 TUBO DE 4"d CON ROSCA ESTANDAR TUERCA EXAGONAL PARA d3/4" ISOMETRICO ESC.1:20 5 CON ROSCA AHOGADA ANCLA DE 3/4"d A.C. EN CONCRETO @ 20 CMS. EST. ¼"d f'c= 200 kg/cm2 CONCRETO POSTE METÁLICO CÓNICO CIRCULAR DE 12.00mt. DE LONGUITUD CON ROSCA ESTANDAR TUERCA EXAGONAL PARA d3/4" PLACA DE ACERO DE 3/8" DE 30x30 CM. BRAZO METALICO. LUMINARIO NHT DE ALTO MONTAJE, ADITIVOS METALICOS DE 400 WATTS A 220 VOLTS, 60 Hz, AUTOBALASTRADO, CAT. NHT 400 MH 62 S 1 LAMP. MCA. HOLOPHANE ESC. 1:10 REGISTRO DE PASO PARA ALUMBRADO PUB. ACUERDO A CALCULO E INDICADO EN PLANO DE PLANTA GENERAL. \A1; \A1; \A1; 5 5 5 5 ESCALA 1:20 24 0.05 Codigo de Colores para Plumillas 0.00 TODOS LOS DEMAS EN 0.05 0.10 153 3 142 0.05 40 0.05 0.40 0.25 0.15 2 4 0.18 0.15 6 7 45 0.05 111 0.05 144 0.05 0.05 27 190 0.05 0.25 0.20 8 30 0.15 0.10 0.10 32 54 42 51 0.35 46 0.05 0.18 124 9 0.05 224 0.05 08 PUERTAS N.P.T. ±0.00 mts. SUG 01 01 INST. SANITARIA 02 INST. HIDRAULICA 111 ALBAÑILERIA INST. DE GAS 06 ACABADOS 02 SONIDO AMBIENTAL 02 N.P.T. +10.10 Nivel de Losa Terminada Losa de Azotea ARQUITECTURA 2008 CAMERINO RELLENO DE MUROS 251 07 IHS_MUEBLES 200 0.05 0.05 252 0.05 253 0.05 254 En Escala de Grises de su Mismo Color 0.05 250 0.05 251 01 CIMENTACION 02 CONTRATRABE 09 TEXTURA 02 NERVADURAS 07 VARILLAS 03 CASTILLOS 01 CARPINTERIA 01 DETALLES EST. 01 ZAPATA 02 IPR 42 TABLARROCA MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 letras CAMERINO 01 HERRERIA 16 SOMBRAS 01 CANCELERIA 252 ESCALAS HUMANAS 24 0.05 Codigo de Colores para Plumillas 0.00 TODOS LOS DEMAS EN 0.05 0.10 153 3 142 0.05 40 0.05 0.40 0.25 0.15 2 1 4 0.30 0.18 0.15 5 6 7 45 0.05 111 0.05 144 0.05 0.05 27 190 0.05 0.25 0.20 8 30 0.15 0.10 0.10 32 54 42 51 0.35 46 0.05 0.18 124 9 0.05 224 0.05 08 PUERTAS N.P.T. ±0.00 mts. SUG 01 01 INST. SANITARIA 02 INST. HIDRAULICA 111 ALBAÑILERIA INST. DE GAS 06 ACABADOS 02 SONIDO AMBIENTAL 02 N.P.T. +10.10 Nivel de Losa Terminada Losa de Azotea ARQUITECTURA 2008 CAMERINO RELLENO DE MUROS 251 07 IHS_MUEBLES 200 0.05 0.05 252 0.05 253 0.05 254 En Escala de Grises de su Mismo Color 0.05 250 0.05 251 01 CIMENTACION 02 CONTRATRABE 09 TEXTURA 02 NERVADURAS 07 VARILLAS 03 CASTILLOS 01 CARPINTERIA 01 DETALLES EST. 01 ZAPATA 02 IPR 42 TABLARROCA MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 MAG 01 letras CAMERINO 01 HERRERIA 16 SOMBRAS 01 CANCELERIA 252 ESCALAS HUMANAS VESTIDOR CONFIGURACION DE PUNTOS RED(01) 0.25 MANGENTA 0.18 WHITE(7) 0.15 YELLOW(2) 0.15 GRIS(8) 0.10 BLUE(5) 0.30 CYAN 0.40 COLOR 51 0.35 TODOS LOS DEMAS 0.05 250-251-252-253-254 EN ESCALA DE GRISES DE SU MISMO COLOR COLOR 42 0.20 CARRETERA VILLAHERMOSA - FRONTERA TUTELAR DE MENORES Acotación: Escala: Carretera Villahermosa - Frontera, KM. 6 + 100 Fecha: Contenido de Lamina: Ubicación: Propietario: Proyecto: METROS Escala grafica: LOCALIZACION : SIMBOLOGIA: Dibujo: Proyectò: ALUMBRADO EXTERIOR 1: 100 BODEGA DE MEDICAMENTOS Y OFICINAS Archivo: Clave: Rev. NORTE: 01-2011-TCA-ARQ-003 IE-02 A SELLOS Y FIRMAS: 0.0 5.0 10.0 15.0 20.0 m. m. m. m. m. DETALLES Municipio de Centro, Estado de Tabasco, México. MARZO DE 2011 TCA DIRECTOR RESPONSABLE DE OBRA *** CORRESPONSABLE EN DISEÑO *** CORRESPONSABLE EN INSTALACIONES *** ARQUITECTONICO CORRESPONSABLE EN SEGURIDAD *** ESTRUCTURAL KM. 6 + 100 BODEGA INSTALACION ELECTRICAS DEBERAN CUMPLIR CON LAS NORMAS APLICABLES. 5.- LOS TABLEROS DE DISTRIBUCION DEBERAN DE CON- TABLERO DE DISTRIBUCION PARA SU IDENTIFICACION 8.- TODOS LOS CIRCUITOS DERIVADOS SE ROTULARAN EN EL 9.- LA TRAYECTORIA DE LA TUBERIA ES INDICATIVA Y SE 7.- OBSERVAR QUE LA DIFERENCIA DE POTENCIAL MEDIDA 6.- NO SE DEBERA DE PUNTEAR LA BARRA DE NEUTRO SUJETARA A LAS NECESIDADES DE LA OBRA. ENTRE LA BARRA DE NEUTRO Y TIERRA FISICA NO EX- TENER BARRA DE NEUTRO Y TIERRA FISICA. MATERIALES Y EQUIPOS QUE SE EMPLEEN EN LA 10.- TRANSITORIO TERCERO: LOS PRODUCTOS, DISPOSITIVOS CEDA DE 1.0 VOLTS. CON LA TIERRA FISICA. 2.- TODOS LOS TABLEROS DE DISTRIBUCION SE CONEC- 3.- SE DEBERA CUMPLIR CON EL CODIGO DE COLORES c) FASE: CUALQUIER COLOR MENOS LOS ANTERIORES. a) TIERRA AISLADA: CONDUCTOR CON FORRO COLOR VERDE. DE OPERACION EN GRADOS CENTIGRADOS DE 75 0 90 G. TERMOPLASTICO RESISTENTE A LA HUMEDA, CALOR A LA PROPAGACION DE INCENDIO Y DE EMISION REDUCIDA DE HUMOS Y GAS ACIDO, TIPO THW-LS TEMPERATURA MAXIMA 4.- LOS CONDUCTORES A USAR SERA CON AISLAMIENTO b) NEUTRO: CONDUCTOR CON FORRO COLOR BLANCO O GRIS. SEGUN LA NOM-001-SEDE-1999. TARAN SOLIDAMENTE A TIERRA. 1.- LOS GABINETES Y CARCAZAS DE LAS LUMINARIAS NOTAS: DEBERAN DE ATERRIZARSE. LUMINARIO DE 400 WATTS ADITIVOS METALICOS LUMINARIO FUORECENTE DE (61X61)CMS., DE 2X32, PARA PLAFOND RETICULAR LUMINARIO FUORECENTE DE (61X61)CMS., DE 2X32, PARA PLAFOND RETICULAR LUMINARIO TIPO ARBOTANTE INTERIOR DE 55 W. APAGADOR SENCILLO APAGADOR DE TRES VIAS O DE ESCALERA LUMINARIO FLUORECENTE DE 26 W. CIRCULAR EMPOTRAR EN FALSO PLAFOND CONTACTO DUPLEX POLARIZADO CON PUESTA A TIERRA TABLERO DE DISTRIBUCION 3F-4H PARA SERVICIO DE ALUMBRADO Y CONTACTOS NORMALES TUBERIA METALICA GALVANIZADA CED. 30 POR PLAFON TUBERIA METALICA GALVANIZADA CED. 30 POR PLAFON CAJA DE CONEXIONES METALICAS GALVANIZADA DE 10X10 CMS. INDICA SBE O BAJA CONDUCTORES POR TUBERIA O POSTE UNIDAD EVAPORADORA TIPO MINISPLIT

Language	Spanish
Drawing Type	Elevation
Category	Water Sewage & Electricity Infrastructure
