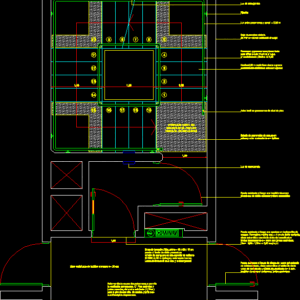

Fire Escape Stairs DWG Detail for AutoCAD

Fire Escape Stairs DWG Detail for AutoCAD

DETAILS

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Tactile relief on the uneven floor of stairs, emergency light, Contrast texture relief flooring contrasting color, Tactile notice on floor level handrails, fixation, emergency light, Ventilated palier in its two ends that allows the permanent ventilation. Ceramic floor joints of sufficient width for the rotation of a chair of the rapid appointment of people., Rough ceramic tiles rough ceramic tiles, Railing railing for children n.p.t. Plastic coating, Fire resistant door with opening in the exhaust direction. Solid wood cm double automatic closing with double glass of borosilicato intumescente mm sheet with ceramic joints. N.p.t., Light between wall railings, Bevelled corners, Fire resistant galvanized double-glazed steel sheet double-glazed borosilicate glass intumescent sheet carbon steel frame ceramic joints., Fire-resistant door with double-contact carbon steel frame self-closing, Fire resistant cm insulated stair case, Fire hydrant dim. Cm glass front door lock hose roll in special hemp fabric of long bronze unions. Portable bronze fire extinguisher, Common brick fire wall cm

Raw text data extracted from CAD file:

\A1;3,50 \A1;1,15 \A1;1,15 \A1;1,20 \A1;1,00 \A1;1,00 13 1 2 3 4 14 13 12 11 9 8 7 6 16 17 18 19 5 10 15 AVISADOR TACTIL EN RELIEVE EN EL PISO EN DESNIVEL DE ESCALERAS 13 Luz de emergencia Solado de prevención de textura en relieve y color contrastante a= 0,60 m Aviso tactil en pasamanos de nivel de piso Fijación Luz de emergencia 5 5 5 5 5 Palier ventilado en sus dos extremos que permite la ventilación permanente. C/ Piso cerámico y juntas cerradas, del ancho suficiente ( 1,70 m ) para el giro de una silla de ruedas, y p/ la eva- cuación rápida de personas. Huellas 0,30 m cerámicos claros rugosos contrahuellas cerámicos oscuros rugosos Pasamano y pasamano suplementario para niños a 0,85 y 0,50 m s/ n.p.t. c/ recubrimiento plástico Ø 0,04 Puerta resistente al fuego con apertura en la dirección de escape. De madera maciza esp.= 4 cm de doble contacto, cierre automático con doble vidrio de borosilicato y lámina intumescente e= 5 mm con juntas cerámicas. Dim= 0,30 x 1,00 a + 0,80 m s/ n.p.t. Luz entre pasamanos y pared = 0,06 m Esquinas biseladas Puerta resistente al fuego de chapa de acero galvanizada de doble contacto, cierre automático c/ mirilla de doble vidrio de borosilicato y lámina intumescente e= 5 mm, bastidor de acero al carbono c/ juntas cerámicas. Puerta resistente al fuego con bastidor de acero al carbono de doble contacto y cierre automático Caja de escalera aislada de h°a° e= 20 cm resistente al fuego Boca de incendio / Dim. nicho= 80 x 60 x 18 cm puerta c/ frente de vidrio y cerradura c/ rollo de manguera en tela especial de cañamo Ø 0064 de 30 m de largo y uniones de bronce. Lanza de bronce Ø 63,5 mm y extintor portatil Muro cortafuego de ladrillos comunes e= 20 cm 5

Language	Spanish
Drawing Type	Detail
Category	Water Sewage & Electricity Infrastructure
Additional Screenshots
File Type	dwg
Materials	Glass, Plastic, Steel, Wood
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, bombeiro, d'incendie, DETAIL, details, DWG, escape, feuerwehrmann, fire, firefighter, hidrantes instalação, hydrant, hydranten, incendio, installation feuer, installing fire, kläranlage, le feu d'installer, pompier, staircases, stairs, treatment plant
