Fitness Center DWG Full Project for AutoCAD

Fitness Center DWG Full Project for AutoCAD

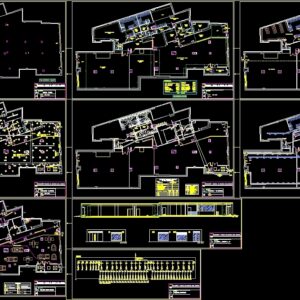

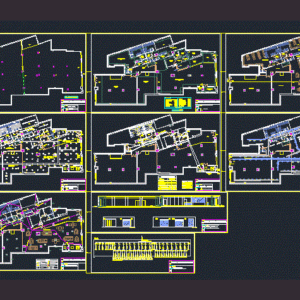

Project gym: plants, sections and elevations

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

subscriber’s stopcock, supply bypass, device bypass, laundry, shower, toilet, washbasin, d mm, drain, bypass, flow, internal supply system, element, supply pipe, connection and inclined seat wrench, tube ascending or upright, general counter and their keys, type d, water meter, are always inside, the diameters are indicated, mm, calculation, electric water heater, plumbing installation, sanitary downpipes, sewer network, cold water channeling, stopcock, upright, hot water tap, cold water tap, hot water pipeline, connection, water meter in, hallway, expansion joint, current status, rating and activity license for gymnasium, project :, holder :, denomination :, scale, situation :, date :, sup. built .., distribution, exit, entrance, access, passage area, grape, handicapped toilet, masseur, ladies’ locker rooms, physiotherapy, cto. cleaning, men’s changing rooms, aerobics room, spininng room, ramp, sidewalk, elevations and section a-a ‘, alzira street, street sagunto, reception, ladies, sauna, gentlemen, maintenance room and weights, climate control room , boiler room, total, useful area, gentleman’s sauna, ladies’ sauna, fire fighting, symbology, emergency lighting, alum. emerge and signage, general distribution chart, fire extinguisher, emergency kit, plumbing and sanitation, sump, boiler, gas meter, air conditioning and air renewal, chest, hydrant, anti-return valve, air conditioning, electrical installation, indirect measurement equipment, Current transformers, i.dif.ii, al. exterior, tetrap.factory tray, air conditioner, bipol.fabric tray, lighting switch box, wall unip.i.mag.ii, curve c, lighting, lighting, photocell, contactor, men’s changing rooms, general control panel, control and protection, i.dif.iv, i.mag.iv, sauna women, locker rooms women, sauna men, rear doors, front doors, alarm, air intake grid, electrical schemq, signaling pilot

Raw text data extracted from CAD file:

\A1;10.42 \A1;14.67 \A1;2.85 \A1;3.57 \A1;3.42 \A1;3.28 \A1;7.74 \A1;6.12 \A1;3.26 \A1;2.20 \A1;2.39 \A1;1.90 \A1;1.80 \A1;5.19 \A1;3.18 \A1;0.78 \A1;0.85 \A1;0.90 \A1;0.93 \A1;1.00 \A1;0.82 \A1;1.20 \A1;2.29 \A1;0.72 \A1;1.93 \A1;1.65 \A1;0.92 \A1;0.92 \A1;1.65 \A1;1.12 \A1;2.15 \A1;0.96 \A1;1.46 \A1;1.75 \A1;1.93 \A1;1.94 \A1;1.25 \A1;1.20 \A1;1.03 \A1;3.18 \A1;0.86 \A1;0.88 \A1;0.90 \A1;1.42 \A1;3.02 \A1;6.21 \A1;2.20 \A1;3.18 \A1;8.00 \A1;9.40 \A1;2.42 \A1;5.27 \A1;6.93 \A1;8.43 \A1;7.59 \A1;0.10 \A1;3.00 \A1;3.40 \A1;2.45 \A1;2.50 \A1;0.18 \A1;0.30 \A1;3.00 \A1;3.40 \A1;3.00 \A1;3.40 \A1;3.00 \A1;3.40 \A1;0.10 \A1;2.45 \A1;0.18 \A1;1.60 \A1;1.07 \A1;1.11 \A1;1.17 \A1;1.50 \A1;1.11 \A1;1.54 \A1;2.28 \A1;1.02 \A1;1.20 \A1;3.18 \A1;4.00 \A1;1.00 \A1;1.00 \A1;7.16 \A1;2.02 \A1;6.22 \A1;4.28 \A1;3.93 \A1;3.26 \A1;0.60 \A1;3.73 \A1;4.54 \A1;1.33 \A1;1.94 \A1;0.90 \A1;2.00 \A1;9.27 \A1;2.50 \A1;1.79 \A1;1.60 \A1;2.64 \A1;3.00 \A1;2.79 \A1;1.15 \A1;1.79 \A1;2.81 \A1;1.60 \A1;1.98 \A1;2.73 \A1;1.41 \A1;3.51 \A1;3.49 \A1;1.65 \A1;0.82 \A1;2.53 E E+S Llave de paso del abonado Derivación de suministro DERIVACIONES DE LOS APARATOS Lavadero Ducha Inodoro Lavabo 15 35 0.20 0.20 35 12 10 80 0.10 0.10 30 d m.m. DESAGÜE 10 DERIVACION d m.m. 20 20 d m.m. CAUDAL INSTALACION INTERIOR DE SUMINISTRO ELEMENTO Tubo de alimentación Acometida y llave asiento inclinado Tubo ascendente o montante Contador general y de sus llaves TIPO D DE AGUA POR CONTADOR 40 25 SON SIEMPRE INTERIORES LOS DIAMETROS QUE SE INDICAN m.m. CALCULO 20 15 9 TERMO ELÉCTRICO INSTALACION FONTANERIA BAJANTES SANITARIAS RED DE DESAGUE CANALIZACION AGUA FRIA LLAVE DE PASO MONTANTE GRIFO AGUA CALIENTE GRIFO AGUA FRIA CANALIZACION AGUA CALIENTE \A1;2.09 200 Lum 120 Lum 60 Lum 120 Lum 25mm 20 m \A1;0.72 Acometida Contador agua en Zaguán + 0,87 + 0,07 + 0,37 + 0,30 + 0,37 Junta de dilatación ESTADO ACTUAL HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO PROYECTO: TITULAR: DENOMINACION: ESCALA 1/50 02 O N A L P SITUACION: FECHA: MAYO 2.004 781,60m. SUP. CONSTRUIDA .. 2 + 0,18 ESCALA SITUACION: FECHA: P L A N O 04 1/50 MAYO 2.004 DISTRIBUCIÓN + 0,48 SALIDA ENTRADA + 1,00 + 0,48 + 0,30 HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO DENOMINACION: TITULAR: PROYECTO: + 0,18 + 0,48 SALIDA ENTRADA + 1,00 + 0,48 + 0,30 HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO SITUACION: PROYECTO: TITULAR: DENOMINACION: 1/50 03 O N A L P FECHA: ESCALA MAYO 2.004 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 + 0,18 + 0,48 5 5 5 5 5 5 5 5 5 5 191,05m. 2 2,80m. 2 ACCESO 4,50m. 2 ZONA DE PASO RAYOS UVA 2 4,56m. ASEO MINUSVALIDOS 2 8,00m. 2 MASAJISTA 68,06m. 2 VESTUARIOS DE SEÑORAS 3,82m. 2 ZONA DE PASO 12,25m. 2 FISIOTERAPIA 2 25,23m. 2 2,75m. 0 2 4,86m. CTO. LIMPIEZA 2 1,60m. 3,38m. 2 3,40m. 2 VESTUARIOS DE CABALLEROS 2 71,25m. SALA DE AEROBIC 152,00m. 2 SALA DE SPININNG 2 65,77m. RAMPA + 0,48 + 0,30 ACERA + 0,48 + 0,18 + 0,00 ACERA + 0,18 \A1;10% 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO PROYECTO: TITULAR: DENOMINACION: 1/50 09 O N A L P ESCALA ALZADOS y SECCIÓN A-A' A + 0,00 A' CALLE ALZIRA CALLE ALZIRA CALLE SAGUNTO 2 39,50m. RECEPCIÓN 2 13,23m. 3,16m. RAYOS UVA MASAJISTA RECEPCIÓN FISIOTERAPIA ZONA DE PASO ASEO MINUSVALIDOS VESTUARIOS DE SEÑORAS SEÑORAS SAUNA DE CABALLEROS SAUNA DE VESTUARIOS DE CABALLEROS ZONA DE PASO ZONA DE PASO ZONA DE PASO SALA DE AEROBIC SALA DE SPININNG SALA DE MANTENIMIENTO Y PESAS SALA DE CLIMATIZADORA SALA DE MANTENIMIENTO Y PESAS ZONA DE PASO SAUNA DE SEÑORAS CABALLEROS SAUNA DE ZONA DE PASO ZONA DE PASO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 SALA DE CALDERAS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2 3,16m. ASEO MINUSVALIDOS 2 4,42m. SALA DE CALDERAS 2 8,00m. MASAJISTA 2 12,25m. FISIOTERAPIA 68,06m. 2 2 689,26m 4,56m. 2 TOTAL RAYOS UVA VESTUARIOS DE SEÑORAS SUPERFICIE UTIL 2 2 65,77m. 191,05m. 2 152,00m. 2 2,80m. 2 13,23m. 2 75,80m. 2 ACCESO SALA DE AEROBIC SALA DE MANTENIMIENTO Y PESAS SALA DE SPININNG RECEPCIÓN ZONA DE PASO VESTUARIOS DE CABALLEROS SAUNA DE CABALLEROS SAUNA DE SEÑORAS CTO. LIMPIEZA 2 71,25m. 2 3,40m. 2 1,60m. 2 3,38m. 2 SUP. CONSTRUIDA .. 2 781,60m. HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO ESCALA P L A N O 08 1/50 DENOMINACION: TITULAR: INATALACIÓN CONTRA-INCENDIOS PROYECTO: SIMBOLOGIA E+S ALUMBRADO DE EMERGENCIA ALUM. DE EMERGE. Y SEÑALIZACION E CUADRO GENERAL DE DISTRIBUCION EXTINTOR CO2 21A-113B BOTIQUIN EMERGENCIA Recorrido de evacuación <25m. Recorrido de evacuación <25m. Recorrido alternativo de evacuación <25m. Recorrido alternativo de evacuación <25m. Recorrido de evacuación <25m. Recorrido de evacuación <25m. Recorrido de evacuación <25m. Recorrido de evacuación <25m. RF-60 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 RF-180 Recorrido alternativo de evacuación <25m. ZONA DE PASO ZONA DE PASO SAUNA DE CABALLEROS SEÑORAS SAUNA DE ENTRADA SALIDA + 0,48 + 0,30 HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO SITUACION: ESCALA FECHA: P L A N O 06 1/50 DENOMINACION: TITULAR: FONTANERÍA Y SANEAMIENTO PROYECTO: Sumidero HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO MAYO 2.004 + 0,18 P SITUACION: FECHA: L A N O 07 1/50 ESCALA DENOMINACION: TITULAR: PROYECTO: + 0,30 CALDERA CALDERA CALDERA CALDERA SALA DE CLIMATIZADORA 2 4,22m. 2 8,53m. SALA DE CLIMATIZADORA 8,53m. 2 5 SALA DE CALDERAS Sumidero Acometida Zaguán Contador gas en CLIMATIZACIÓN Y RENOVACIÓN DE AIRE Arqueta Arqueta HIDRANTE BOCA DE INCENDIOS (B.I.E) VALVULA ANTI-RETORNO EXTINTOR CO2 VOLUMEN 3 CTO. TOMAS 10 MOTOR 1 E+S E+S E+S E+S CTOS. ALUMBRADO 5-6 E+S CTOS. ALUMBRADO 1-2-3-4 CTOS. TOMAS 1-2 MOTOR 3 EXTRACTOR 2 MOTOR 4 E+S CTO. TOMAS 3 E+S E+S CTOS. ALUMBRADO 15-16 E+S E+S E+S EXTRACTOR 1 E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S CTO. ALUMBRADO 7 CTO. TOMAS 11 E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S E+S CLIMATIZADORA E+S CTOS. ALUMBRADO 8-9-10-11 CTOS. TOMAS 4-5-6-7 E+S E+S E+S CTO. ALUMBRADO 14 E+S E+S E+S E+S E+S E+S MOTOR 2 E+S EXTRACTOR 3 MOTOR 2 E+S CTOS. TOMAS 8-9 CTOS. ALUMBRADO 12-13 E+S E+S EXTRACTOR 4 CTOS. ALUMBRADO 17-18 E+S E+S E+S CTO. TOMAS 11 E+S E+S E+S VOLUMEN 0 + 0,18 + 0,48 ZONA DE PASO ZONA DE PASO SAUNA DE CABALLEROS VOLUMEN 0 + 0,48 SEÑORAS SAUNA DE + 0,18 1/50 SITUACION: FECHA: P L A N O 05 ESCALA DENOMINACION: TITULAR: MAYO 2.004 INSTALACION ELECTRICA HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO PROYECTO: CALDERA ZONA DE PASO SALIDA ENTRADA + 0,48 + 0,30 VOLUMEN 1 VOLUMEN 0 VOLUMEN 1 VOLUMEN 0 VOLUMEN 2 VOLUMEN 2 VOLUMEN 3 VOLUMEN 1 VOLUMEN 0 VOLUMEN 0 VOLUMEN 1 VOLUMEN 2 VOLUMEN 2 VOLUMEN 0 VOLUMEN 1 + 1,00 TV 548W;46m;2.09% INTERRUPTOR GENERAL AUTOMATICO: 125 A,IV Térmico regulable.Ireg: 125 A DERIVACION INDIVIDUAL: 4x35+TTx16mm2Cu Unipolares Tubos Sup.E.O D=80 mm 8 m. EQUIPO DE MEDIDA INDIRECTA TRANSFORMADORES DE INTENSIDAD 40A.30 mA I.DIF.II 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 63A.30 mA AL. EXTERIOR 500W;26m;1.36% 2x2.5+TTx2.5mm2Cu 100W;26m;0.31% CALDERA Tetrap.Bandeja Perf. 4x10+TTx10mm2Cu RZ1-K(AS) CLIMATIZADOR 24000W;18m;0.94% Bipol.Bandeja Perf. Bipol.Bandeja Perf. Bipol.Bandeja Perf. Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu EXTRACTOR 1 600W;18m;0.61% 600W;35m;0.98% EXTRACTOR 1 EXTRACTOR 2 600W;38m;1.05% EXTRACTOR 3 600W;12m;0.48% Cuadro encendido alumbrado ALUM.8 572W;35m;2.01% 450/750 V, PVC Unip.Sobre Pared 2x1.5mm2Cu 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu RZ1-K(AS) 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu 0.3 m 2x2.5mm2Cu 450/750 V, PVC Unip.Sobre Pared 0.3 m 2x1.5+TTx1.5mm2Cu Bipol.Bandeja Perf. 745W;35m;2.55% 10 A I.MAG.II Curva C PdeC:6 KA 10 A I.MAG.II Curva C PdeC:6 KA I.MAG.II Curva C PdeC:6 KA 10 A 10 A I.MAG.II Curva C PdeC:6 KA Curva C PdeC:6 KA 10 A I.MAG.II 10 A I.MAG.II Curva C PdeC:6 KA 10 A I.MAG.II Encendido Alumbrado 200W;24m;0.46% 572W;55m;3.02% 10 A Alumbrado Encendido I.MAG.II ALUM.1 10 A Alumbrado Encendido 10 A Alumbrado Encendido 624W;45m;2.71% ALUM.3 I.MAG.II ALUM.2 I.MAG.II ALU.4 10 A Alumbrado Encendido 10 A Encendido Alumbrado I.MAG.II ALUM.5 412W;35m;1.5% I.MAG.II ALU.6 412W;24m;1% RZ1-K(AS) Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. Bipol.Bandeja Perf. 2x1.5+TTx1.5mm2Cu 2x1.5+TTx1.5mm2Cu RZ1-K(AS) 2x1.5+TTx1.5mm2Cu RZ1-K(AS) Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu RZ1-K(AS) 2x1.5+TTx1.5mm2Cu 572W;60m;3.27% I.MAG.II Curva C PdeC:6 KA 10 A 10 A Encendido Alumbrado I.MAG.II ALUM.7 Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu 2x1.5+TTx1.5mm2Cu FOTOCELULA CONTACTOR Unip.Sobre Pared 2x1.5mm2Cu VESTUARIOS HOMBRES 450/750 V, PVC 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu 0.3 m 2x2.5mm2Cu 450/750 V, PVC Unip.Sobre Pared 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu 0.3 m ALU.13 704W;24m;1.15% I.MAG.II 10 A Curva C PdeC:6 KA PdeC:6 KA 10 A I.MAG.II Curva C I.MAG.II Curva C PdeC:6 KA 10 A 10 A I.MAG.II Curva C PdeC:6 KA 10 A I.MAG.II Curva C PdeC:6 KA 672W;40m;2.46% Alumbrado Encendido 10 A I.MAG.II ALU.9 624W;25m;1.61% Alumbrado Encendido 10 A Encendido Alumbrado Encendido 10 A Alumbrado 10 A I.MAG.II I.MAG.II 572W;39m;2.21% ALUM.10 I.MAG.II ALU.11 572W;24m;1.45% 10 A Encendido Alumbrado I.MAG.II ALUM.12 Bipol.Bandeja Perf. Bipol.Bandeja Perf. 2x1.5+TTx1.5mm2Cu RZ1-K(AS) Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) RZ1-K(AS) 2x1.5+TTx1.5mm2Cu RZ1-K(AS) 2x1.5+TTx1.5mm2Cu Bipol.Bandeja Perf. 2x1.5+TTx1.5mm2Cu RZ1-K(AS) 2x1.5+TTx1.5mm2Cu 10 A I.MAG.II Curva C PdeC:6 KA Curva C PdeC:6 KA 10 A I.MAG.II I.MAG.II Curva C PdeC:6 KA 10 A 414W;18m;0.84% ALUM.14 OFIC. 10 A Encendido Alumbrado I.MAG.II 10 A 10 A Encendido Alumbrado Encendido Alumbrado I.MAG.II 400W;45m;1.82% I.MAG.II ALUM.15 Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu RZ1-K(AS) Cuadro General de Mando y Proteccion Curva C I.DIF.II I.DIF.II Curva C PdeC:6 KA 16 A 16 A PdeC:6 KA I.DIF.II I.DIF.II PdeC:6 KA 16 A Curva C 16 A Curva C PdeC:6 KA I.DIF.II Curva C PdeC:6 KA 16 A I.MAG.II I.MAG.II I.MAG.II I.MAG.II I.MAG.II Curva C I.DIF.IV 63 A PdeC:6 KA I.MAG.IV I.DIF.II I.DIF.II I.DIF.II I.DIF.II 10 A Curva C PdeC:6 KA I.MAG.II I.DIF.II Repartidor modular In = 160 A I.DIF.II I.DIF.II I.DIF.II RZ1-K(AS) I.DIF.II 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA 40A.30 mA Curva C PdeC:6 KA I.MAG.II 16 A MOTOR PTA.1 736W;12m;0.54% RZ1-K(AS) Curva C PdeC:6 KA 1472W;20m;0.39% SAUNA MUJERES Tetrap.Bandeja Perf. VESTUARIOS MUJERES 0.3 m 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu RZ1-K(AS) 4x2.5+TTx2.5mm2Cu PdeC:6 KA I.MAG.II 10 A Curva C I.MAG.II 10 A Curva C PdeC:6 KA I.MAG.II Curva C PdeC:6 KA 10 A 1472W;25m;0.44% SAUNA HOMBRES I.MAG.II Encendido Alumbrado 10 A ALU.16 10 A 10 A Alumbrado Encendido Encendido Alumbrado 356W;27m;0.75% I.MAG.II 522W;29m;1.56% ALUM.17 I.MAG.II ALU.18 Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x1.5+TTx1.5mm2Cu RZ1-K(AS) 2x1.5+TTx1.5mm2Cu Tetrap.Bandeja Perf. RZ1-K(AS) 4x2.5+TTx2.5mm2Cu 450/750 V, PVC Unip.Sobre Pared 2x6mm2Cu 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x2.5mm2Cu 0.3 m 2x6mm2Cu Curva C PdeC:6 KA 16 A I.MAG.II Curva C PdeC:6 KA 16 A I.MAG.II 16 A I.MAG.II Curva C PdeC:6 KA I.MAG.II 16 A 1000W;45m;1.55% TOMA 1 TOMAS 2 1000W;48m;1.64% 1000W;20m;0.81% TOMA 3 1000W;35m;1.25% TOMA 4 Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu 450/750 V, PVC 2x6mm2Cu Unip.Sobre Pared 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x6mm2Cu 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x6mm2Cu 0.3 m 450/750 V, PVC Unip.Sobre Pared 0.3 m 16 A 1000W;20m;0.81% I.MAG.II Curva C PdeC:6 KA PdeC:6 KA I.MAG.II 16 A Curva C TOMAS 5 1000W;18m;0.75% TOMA 6 2x2.5+TTx2.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) RZ1-K(AS) 2x2.5+TTx2.5mm2Cu Curva C PdeC:6 KA 16 A I.MAG.II 16 A I.MAG.II Curva C PdeC:6 KA I.MAG.II Curva C PdeC:6 KA 16 A I.MAG.II 16 A Curva C PdeC:6 KA PdeC:6 KA 16 A I.MAG.II Curva C TOMA 10 1000W;45m;1.55% TOMAS 7 1000W;26m;0.99% 1000W;12m;0.57% TOMA 8 1000W;15m;0.66% TOMAS 9 TOMAS 11 1000W;26m;0.99% Bipol.Bandeja Perf. RZ1-K(AS) 2x2.5+TTx2.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x2.5+TTx2.5mm2Cu 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 450/750 V, PVC Unip.Sobre Pared 0.3 m 450/750 V, PVC Unip.Sobre Pared 2x6mm2Cu PUERTAS TRASERAS 0.3 m Bipol.Bandeja Perf. 2x2.5+TTx2.5mm2Cu RZ1-K(AS) PUERTAS DELANTERAS 2x6mm2Cu 16 A I.MAG.II Curva C PdeC:6 KA 16 A I.MAG.II Curva C PdeC:6 KA Curva C ALARMA 147.2W;12m;0.28% PdeC:6 KA 16 A I.MAG.II MOTOR PTA.4 736W;56m;1.74% 736W;46m;1.47% MOTOR PTA.2 736W;16m;0.65% MOTOR PTA.3 2x2.5+TTx2.5mm2Cu Bipol.Bandeja Perf. Bipol.Bandeja Perf. RZ1-K(AS) 2x2.5+TTx2.5mm2Cu RZ1-K(AS) 2x2.5+TTx2.5mm2Cu Bipol.Bandeja Perf. RZ1-K(AS) PdeC:6 KA PdeC: 15 KA, Curva C I.DIF.II I.DIF.IV 16 A Curva C I.MAG.IV I.DIF.IV I.DIF.II 16 A Curva C PdeC:6 KA I.DIF.II I.MAG.IV I.DIF.II I.DIF.II I.DIF.II I.DIF.II I.DIF.II I.DIF.II I.DIF.II 16 A Curva C PdeC:6 KA I.MAG.II Rejilla entrada aire Rejilla entrada aire Rejilla entrada aire Rejilla entrada aire ESQUEMQ ELÉCTRICO HABILITACIÓN Y LICENCIA DE ACTIVIDAD PARA GIMNASIO ESCALA P L A N O 10 S/E DENOMINACION: TITULAR: PROYECTO: 120 Lum PILOTO DE SEÑALIZACIÓN 5
