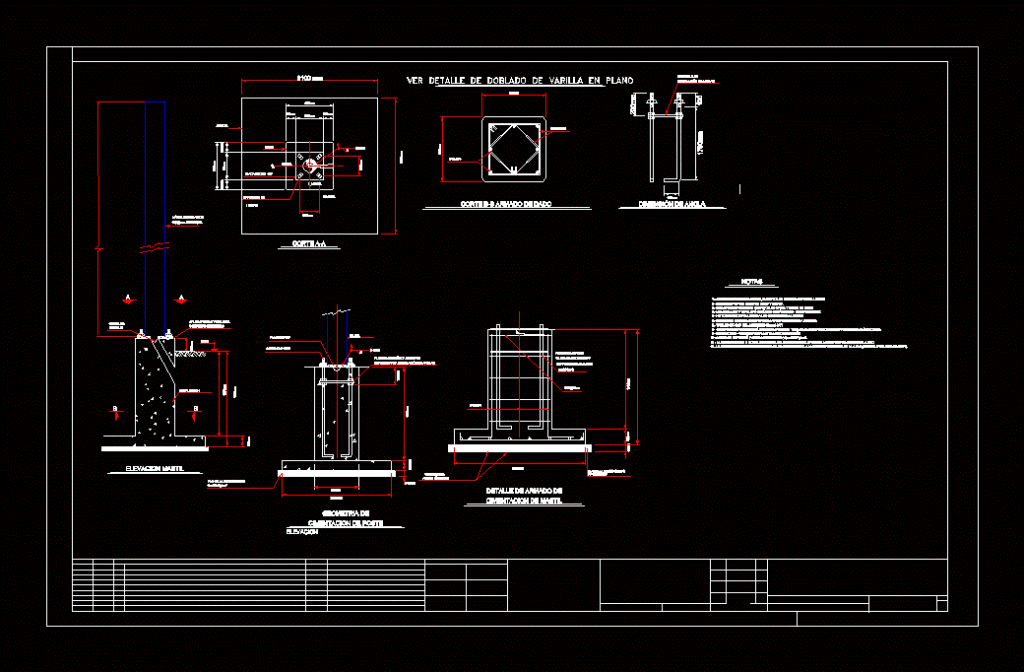

Detail of a foundation for mast –

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

mast lift, concrete template, mast, anchors, plate, post foundation, geometry of, dice, mast, plant, elevation, mast foundation, armed detail of, dimensions in other than those indicated in another unit, concrete: in given shoe., free linings in mm. mm. in given., the overlapping anchors will be from except where, do not take steps scale the dimensions govern the drawing., distances indicated between rods are of center center., maximum aggregate size, exposed concrete will be finished apparent. all edges will be finished with chamfer, concrete in foundation template., reinforcing steel rebar, the construction of structures must comply with the specifications of a.i.s.c, the execution inspection of welds will hold the specifications of the a.w.s welding, detail, circular mast, tall, shoe, holes of, both senses, armed dice cutting, n.p.t., cut, apply grout to join, concrete with steel, mast, template, anchor installation, metal template, thickness for installation of anchors, anchor dimension, notes, concrete template, fix anchors with, auxiliary rods, mooring with wire, annealing, see detail of bending of rod in plane, sewer system, exit

Raw text data extracted from CAD file:

100mm ELEVACION MASTIL PLANTILLA DE CONCRETO f'c=100 Kg/cm² MASTIL 4 ANCLAS 1 1/8"Ø PLACA DE 1/2" E 6013 8 CIMENTACION DE POSTE GEOMETRIA DE PLACA-31X31X DADO C L C L MASTIL PLANTA ELEVACION CIMENTACION DE MASTIL DETALLE DE ARMADO DE 1.- ACOTACIONES EN MILÍMETROS, EXCEPTO LAS INDICADAS EN OTRA UNIDAD 2.- CONCRETO: f'c= 250 Kg/cm² EN DADO Y ZAPATA. 3.- RECUBRIMIENTOS LIBRES EN ZAPATA DE 40 mm. Y 30 mm. EN DADO. 4.- LOS ANCLAJES Y TRASLAPÉ SERÁN DE 40 DIÁMETROS, EXCEPTO DONDE 5.- NO TOMAR MEDIDAS A ESCALA LAS COTAS RIGEN AL DIBUJO. 6.- DISTANCIAS INDICADAS ENTRE VARILLAS SON DE CENTRO A CENTRO. 7.- TAMAÑO MÁXIMO DEL AGREGADO 19mm ( 3/4") 8.- CONCRETO EXPUESTO SERÁ ACABADO APARENTE. TODAS LAS ARISTAS SE TERMINARAN CON CHAFLÁN DE 25mm. 9.- CONCRETO f'c= 100 Kg/cm² EN PLANTILLA DE CIMENTACIÓN. 10.- ACERO DE REFUERZO ( VARILLA CORRUGADA ) fy= 4200 Kg/cm². 11.- LA CONSTRUCCIÓN Y MONTAJE DE ESTRUCTURAS SE DEBERÁ APEGAR A LAS ESPECIFICACIONES DEL A.I.S.C 12.- LA EJECUCION E INSPECCION DE SOLDADURAS SE SUJETARA A LAS ESPECIFICACIONES DE LA A.W.S (AMERICAN WELDING SOCIETY) DETALLE DC-1 E 6013 8 MÁSTIL CIRCULAR DE 12000mm. DE ALTURA ZAPATA BARRENOS DE 1 5/16"Ø E#3@15cm 8 VAR#4 VAR#3@15cm AMBOS SENTIDOS E#3@15cm 8 VAR#4 CORTE B-B ARMADO DE DADO N.P.T. CORTE A-A A A APLICAR GROUT PARA UNIR CONCRETO CON ACERO 1800mm 200mm 1600mm 2100 mm 500mm 310mm 2100 mm 500mm 950mm 220mm 220mm MASTIL 500mm 500mm 200mm PLANTILLA DE INSTALACIÓN DE ANCLAS 100 1700mm 100mm. 2100mm 500mm 0.08mm 200mm 1700mm 100mm PLANTILLA METÁLICA DE 1/4" DE ESPESOR PARA INSTALACIÓN DE ANCLAS DIMENSIÓN DE ANCLA NOTAS PLANTILLA DE CONCRETO f'c=150 Kg/cm² 2100mm 0.8mm 200mm 1700mm FIJAR ANCLAS CON VARILLAS AUXILIARES Y AMARRES CON ALAMBRE RECOCIDO 31mm 950mm 950mm 950mm 1/2" VER DETALLE DE DOBLADO DE VARILLA EN PLANO B B DRENAJE SALIDA DE

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Other
Measurement Units
Footprint Area
Building Features
Tags	autocad, base, DETAIL, DWG, FOUNDATION, foundations, fundament, Mast
