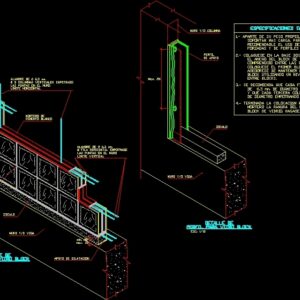

Detail glass block partition – Isometric view

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

max., placed in vitro block, esc .:, detail of, glass blocks oceanic colorless, plinth, dilatation, min. max., support, elastic, dilatation, sliding, mm wire. vertical columns embedded the tips in the horizontal boundary wall, mm wire. horizontal row embedded the tips in the vertical boundary wall, white cement, min. max., column, beam, support, max., profile for vitro block, esc .:, detail of, column, plinth, beam, apart from its weight the walls of glass blocks should not, bear more load. for walls greater than m. linear is, recommended the use of expansion joints to avoid compressions, forced lateral support profiles., place two parallel strips of wood at the base, spaced according to, the width of the glass block fill the hole with mortar, included between the two strips. with the song flush with the wall, place the first block of glass., Be sure to keep the vertical horizontal levels of the first, block using a level. a minimum joint of mm must be maintained., between blocks., It is recommended that each horizontal row be placed two wires, of mm. of diameter embedding the tips in the vertical boundary wall, that each third vertical column is placed a mm wire., of diameter embedding the tips in the horizontal boundary wall., Once the placement is complete, remove the wooden strips fill with, mortar the wall slot as well as the spaces between each, block of glass. do a thorough cleaning., Technical specifications of glass block

Raw text data extracted from CAD file:

\A1;min. .08 max. .10 \A1;min. .05 max. .10 \A1;Max. .50 COLOCADO DE VITRO BLOCK ESC.: 1/10 DETALLE DE BLOCKS DE VIDRIO OCEANICO INCOLORO .19x.19x.08 ZOCALO \A1;APOYO DE DILATACION min. .08 max. .10 \A1;PERFIL DE APOYO \A1;RELLENO ELASTICO \A1;JUNTA DE DILATACION \A1;JUNTA DESLIZANTE ALAMBRE DE d 6.3 mm. @ 3 COLUMNAS VERTICALES EMPOTRADO LAS PUNTAS EN EL MURO LIMITE HORIZONTAL ALAMBRE DE d 6.3 mm. @ FILA HORIZONTAL EMPOTRADO LAS PUNTAS EN EL MURO LIMITE VERTICAL \A1;MORTERO DE CEMENTO BLANCO \A1;MORTERO DE CEMENTO BLANCO \A1;MORTERO DE CEMENTO BLANCO min. .05 max. .10 \A1;MURO Y/O COLUMNA \A1;MURO Y/O VIGA \A1;PERFIL DE APOYO Max. .50 PERFIL PARA VITRO BLOCK ESC.: 1/10 DETALLE DE \A1;MURO Y/O COLUMNA ZOCALO \A1;MURO Y/O VIGA 1.- APARTE DE SU PESO PROPIO, LAS PAREDES DE BLOCKS DE VIDRIO NO DEBEN DE SOPORTAR MAS CARGA. PARA MUROS MAYORES DE 9 m². Ó 5 m. LINEALES ES RECOMENDABLE EL USO DE JUNTAS DE DILATACION PARA EVITAR COMPRESIONES FORZADAS Y DE PERFILES DE APOYO LATERALES. 2.- COLÓQUESE EN LA BASE DOS TIRAS PARALELAS DE MADERA ESPACIADAS SEGÚN EL ANCHO DEL BLOCK DE VIDRIO Y RELLÉNESE CON MORTERO EL HUECO COMPRENDIDO ENTRE LAS DOS TIRAS. CON EL CANTO AL RAS DEL MURO LÍMITE, COLÓQUESE EL PRIMER BLOCK DE VIDRIO. ASEGÚRESE DE MANTENER LOS NIVELES HORIZONTALES Y VERTICALES DEL PRIMER BLOCK UTILIZANDO UN NIVEL. SE DEBE DE MANTENER UNA JUNTA MÍNIMA DE 12 mm. ENTRE BLOCKS. 3.- SE RECOMIENDA QUE CADA FILA HORIZONTAL SE COLOQUEN DOS ALAMBRES DE 6.3 mm. DE DIÁMETRO EMPOTRANDO LAS PUNTAS EN EL MURO LÍMITE VERTICAL Y QUE CADA TERCERA COLUMNA VERTICAL SE COLOQUE UN ALAMBRE DE 6.3 mm. DE DIÁMETRO EMPOTRANDO LAS PUNTAS EN EL MURO LÍMITE HORIZONTAL. 4.- TERMINADA LA COLOCACIÓN RETÍRESE LAS TIRAS DE MADERA Y RELLÉNESE CON MORTERO LA RANURA DEL MURO LÍMITE, ASI COMO LOS ESPACIOS ENTRE CADA BLOCK DE VIDRIO. HAGASE UNA LIMPIEZA CUIDADOSA. ESPECIFICACIONES TÉCNICAS DE BLOCK DE VIDRIO
