Heating DWG Plan for AutoCAD

Heating DWG Plan for AutoCAD

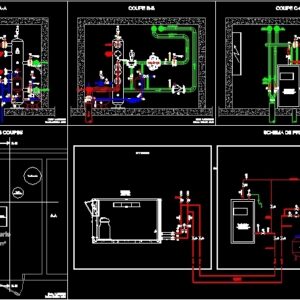

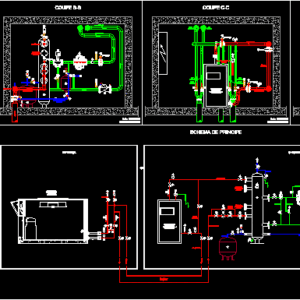

Heating system by heat pump with recovers by electric boiler with plan view and cup(cutting) of every wall of the technical premises(place)

Drawing labels, details, and other text information extracted from the CAD file (Translated from French):

bottle in steel tube black height sensor temperature sensor diver brand siemens type butterfly valve buracco centering ears balancing valve ta staf model flange temperature maxi filter sieve cast iron sieve in introduction chamber liters. faucet spherical valve faucet spherical valve faucet spherical dry pressure gauge radial housing abs. diaphragm expansion vessel. disconnector reduced pressure area type. model bronze body with union connection and drain connection device for pressure mounting bars. type ba filter brass stainless steel automatic air vent large flow valve spherical valve valves dual pump brand grundfos type upsd flow pdc differential pressure valve safety valve. precision industrial thermometer straight plunges with metal housing and magnifying optical glass. plunger temperature sensor. lack of water. muff, analytical code, plan, modifications, project file, of xref file, dated, ladder, drawn by, dated, index, project management, subject mastery, engineer coordination, study office fluids, control office, caps, of tradespeople, air conditioning heating plumbing sanitary cover waterproofing community facilities rue de bayeux bp caen cedex telephone fax email address:, opac of calvados, construction of a specialized home aunay odon, opac of calvados, mme decayeux, place foch bp caen cedex, tel .: fax:, collas architect, mr collas, street jean marot caen, tel .: fax:, sofresid engineering, mr morisset, service center avenue de nacre caen, such.:, fluids studies office, mr fish, boulevard dunois caen, tel .: fax:, apave north west, mr willecomme, rue atalante herouville saint clair, tel .: fax:, plumbing fixtures, lot, ground floor, distribution of plumbing networks., nothingness, c.lengronne, addition of battens incorporation., opac of calvados, construction of a specialized home aunay odon, opac of calvados, mme decayeux, place foch bp caen cedex, tel .: fax:, collas architect, mr collas, street jean marot caen, tel .: fax:, sofresid engineering, mr morisset, service center avenue de nacre caen, such.:, fluids studies office, mr fish, boulevard dunois caen, tel .: fax:, apave north west, mr willecomme, rue atalante herouville saint clair, tel .: fax:, heating ventilation air conditioning, lot, ground floor, distribution of ventilation networks, nothingness, c.lengronne, modifications following the construction site meeting and bet delta fluids remarks, modifications following notes of the control office, siemens, landis staefa qae, wait back production ecs, wait to go production ecs, landis staefa qae, siemens, go, return, wait to go production ecs, wait back production ecs, go, return, heating, landis staefa, siemens, gesa, wait back production ecs, go, return, go, hot

Raw text data extracted from CAD file:

175 \fArial|b1|i1|c0|p34;\C1;LEGENDE \fArial|b0|i0|c0|p34;\C256;01. Bouteille casse-pression en tube acier noir T10 Ø323.9x7.1 hauteur 1980mm. 02. Sonde de température à plongeur marque SIEMENS type QAE22A DN15. 03. Vanne papillon BURACCO 620B EPDM/laiton à oreilles de centrage DN80. 04. Vanne d'équilibrage TA STAF modèle à bride DN80, température maxi 120°C. 05. Filtre à tamis fonte PN16, tamis en inox, DN80. 06. SAS d'introduction 12 litres. 07. Robinet à boisseau sphérique DN20. 08. Robinet à boisseau sphérique DN50. 09. Robinet à boisseau sphérique DN15. 10. Manomètre sec à raccord radial boîtier ABS Ø63, 0-6 bars. 11. Vase d'expansion à membrane 80 litres. 12. Disconnecteur à zone de pression réduite controlable type BA, modèle NF type compact. Modèle taraudé, corps bronze avec raccord union et dispositif de raccordement de vidange pour montage horizontal, pression 12 bars. Type BA 2760 DN20. 13. Filtre laiton / inox DN20. 14. Purgeur d'air automatique grand débit "Ventopic". 15. Robinet à boisseau sphérique DN25. 16. Vanne 3 voies DN50. 17. Pompe double marque GRUNDFOS type UPSD 65-120F - DN65, débit 20m³/h, PdC 9mCE. 18. Soupape de pression différentielle DN32. 19. Soupape de sécurité. 20. Thermomètre industriel de précision droit 0-120°C plonge de 63mm avec boîtier métallique et verre optique grossissant. 21. Sonde de température à plongeur. 22. Manque d'eau. 23. Manchon anti-vibratil DN80. Code Analytique PLAN Modifications N° de fichier projet N° de fichier Xréf DATE ECHELLE DESSINE PAR Date Indice MAITRISE D'OUVRAGE MAITRISE D'OEUVRE INGENIERIE COORDINATION BUREAU D'ETUDE FLUIDES BUREAU DE CONTROLE CAPS Des hommes de métier CLIMATISATION - VENTILATION - CHAUFFAGE - PLOMBERIE SANITAIRE COUVERTURE - ETANCHEITE EQUIPEMENTS DES COLLECTIVITES 141, rue de Bayeux - BP 6024 CAEN Cedex Téléphone 02 31 15 35 35 - Télécopie 02 31 23 85 18 Adresse email: be.fluidecaen@capsentreprise.fr OPAC DU CALVADOS CONSTRUCTION D'UNE MAISON D'ACCUEIL SPECIALISEE A AUNAY / ODON OPAC du Calvados Mme Decayeux 7, place Foch - BP 20176 14010 CAEN CEDEX Tél.: 02.31.30.36.36 - Fax: 02.31.86.53.02 COLLAS Architecte Mr Collas 4, rue Jean Marot - 14000 CAEN Tél.: 02.31.86.73.41 - Fax: 02.31.38.25.85 SOFRESID Engineering Mr Morisset Centre de services 2 - 23, avenue Côte de Nacre - 14000 CAEN Tél.: 02.31.06.05.37 - 02.31.06.05.48 Bureau d'Etudes DELTA FLUIDES Mr Poisson 80, Boulevard Dunois - 14000 CAEN Tél.: 02.31.29.32.99 - Fax: 02.31.26.23.19 APAVE NORD OUEST Mr Willecomme 5, rue Atalante 14201 - HEROUVILLE SAINT CLAIR Tél.: 02.31.53.31.31 - Fax: 02.31.53.09.79 Plomberie Sanitaires LOT N°13 901.10555.2 PB01 REZ DE CHAUSSEE - UNITE 1 Distribution des réseaux de plomberie. PB01_02_03_04.dwg Néant 01/03/2006 C.LENGRONNE 1/50° Ajout des incorporation des tasseaux. 16/03/2006 A OPAC DU CALVADOS CONSTRUCTION D'UNE MAISON D'ACCUEIL SPECIALISEE A AUNAY / ODON OPAC du Calvados Mme Decayeux 7, place Foch - BP 20176 14010 CAEN CEDEX Tél.: 02.31.30.36.36 - Fax: 02.31.86.53.02 COLLAS Architecte Mr Collas 4, rue Jean Marot - 14000 CAEN Tél.: 02.31.86.73.41 - Fax: 02.31.38.25.85 SOFRESID Engineering Mr Morisset Centre de services 2 - 23, avenue Côte de Nacre - 14000 CAEN Tél.: 02.31.06.05.37 - 02.31.06.05.48 Bureau d'Etudes DELTA FLUIDES Mr Poisson 80, Boulevard Dunois - 14000 CAEN Tél.: 02.31.29.32.99 - Fax: 02.31.26.23.19 APAVE NORD OUEST Mr Willecomme 5, rue Atalante 14201 - HEROUVILLE SAINT CLAIR Tél.: 02.31.53.31.31 - Fax: 02.31.53.09.79 CHAUFFAGE - VENTILATION - CLIMATISATION LOT N°12 902.10554.2 VT01 REZ DE CHAUSSEE - UNITE 1 Distribution des réseaux de ventilation VT01_02_03_04.dwg Néant 15/09/2005 C.LENGRONNE 1/50° Modifications suivant la réunion de chantier du 28/09/2005 et remarques du BET DELTA FLUIDES du 26/09/2005. 28/09/2005 A Modifications suivant remarques du Bureau de Contrôle APAVE fiche n°04329613/1-BC du 06/12/2005. 06/02/2006 B SIEMENS Landis & Staefa QAE 22 Attente retour production ECS Ø88.9x3.2 Attente aller production ECS Ø88.9x3.2 04 01 Landis & Staefa QAE 22 SIEMENS 02 02 03 03 03 03 03 03 04 05 06 07 07 07 07 07 08 09 10 11 03 03 12 13 07 15 14 Aller Ø88.9x3.2 Retour Ø88.9x3.2 By-pass Ø88.9x3.2 Attente aller production ECS Ø88.9x3.2 Attente retour production ECS Ø88.9x3.2 Aller Ø88.9x3.2 Retour Ø88.9x3.2 \C5;Remplissage chauffage Ø26.9x2.3 \C5;Ø26.9x2.3 \C5;Ø26.9x2.3 \C5;Ø33.7x2.9 15 Landis & Staefa SIEMENS C C 100 80 60 40 20 0 120 Gesa Gesa 120 0 20 40 60 80 100 C C 09 10 07 06 07 14 03 03 16 17 18 20 20 04 07 15 03 11 01 08 19 Attente retour production ECS Ø88.9x3.2 03 Aller Ø88.9x3.2 Retour Ø88.9x3.2 Aller Ø88.9x3.2 \C5;Ø33.7x2.9 \C5;Remplissage chauffage Ø26.9x2.3 Aller Ø88.9x3.2 Retour Ø88.9x3.2 COUPE A-A COUPE B-B Date: 14/06/2006 Indice: Edition initial Date: 14/06/2006 Indice: Edition initial Date: 14/06/2006 Indice: Edition initial COUPE C-C Gesa 120 0 20 40 60 80 100 C C 20 03 21 03 Aller Ø88.9x3.2 Retour Ø88.9x3.2 Aller Ø88.9x3.2 08 08 08 08 20 Gesa 120 C C 0 20 40 60 80 100 03 21 Aller Ø60.3x2.9 Aller Ø60.3x2.9 Retour Ø60.3x2.9 Chaudière électrique Marque: CHAROT Type: Multi-elec standard Puissance: 120kW 03 By-pass Ø88.9x3.2 Aller Ø88.9x3.2 Retour Ø88.9x3.2 Ø42.4x2.9 19 Chaufferie S= 9.70 m² Date: 14/06/2006 Indice: Edition initial REPERAGE DES COUPES A-A A-A B-B B-B C-C C-C Vase d'expansion Bouteille casse-pression Chaudière électrique Armoire de commande Armoire électrique Retour Ø60.3x2.9 21 20 C C 100 80 60 40 20 0 120 Gesa 23 Gesa 120 0 20 40 60 80 100 C C 20 14 15 15 14 03 03 24 23 09 09 10 Pompe à chaleur Marque: CARRIER Type: 30RH 160 Puissance: 160kW COUPE SUR POMPE A CHALEUR Date: 14/06/2006 Indice: Edition initial Aller Ø88.9x3.2 Retour Ø88.9x3.2 Chaudière électrique Marque: CHAROT Type: Multi-elec standard Puissance: 120kW 01 02 11 06 03 03 03 03 03 03 05 04 03 03 03 20 19 21 21 20 20 20 21 03 03 04 03 17 18 08 16 09 09 10 15 15 14 15 15 14 14 07 07 07 12 13 08 08 08 08 22 22 15 22 10 09 08 Retour Ø88.9x3.2 By-pass Ø88.9x3.2 Aller Ø88.9x3.2 By-pass Ø88.9x3.2 \C5;Ø33.7x2.9 \C5;Remplissage chauffage Ø26.9x2.3 \C3;Retour Ø88.9x3.2 \C3;Aller Ø88.9x3.2 \C3;Ø60.3x2.9 \C3;Ø42.4x2.9 \C3;Ø21.3x2.3 \C5;Ø33.7x2.9 \C5;Ø26.9x2.3 \C3;Aller Ø88.9x3.2 \C3;Retour Ø88.9x3.2 \C3;Aller Ø60.3x2.9 \C3;Retour Ø60.3x2.9 \C3;Retour Ø42.4x2.9 \C3;Aller Ø42.4x2.9 \C3;Retour Ø60.3x2.9 \C3;Aller Ø60.3x2.9 \C3;Ø33.7x2.9 Aller Ø88.9x3.2 07 25 Pompe à chaleur Marque: CARRIER Type: 30RH 160 Puissance: 160kW 21 21 10 09 09 23 23 20 20 Ø33.7x2.9 14 15 15 14 03 03 Aller / retour en tube pré-isolé Date: 14/06/2006 Indice: Edition initial SCHEMA DE PRINCIPE CHAUFFERIE EXTERIEUR Landis & Staefa QAE 22 SIEMENS Landis & Staefa QAE 22 SIEMENS Attente retour production ECS Ø88.9x3.2 Attente aller production ECS Ø88.9x3.2 \fArial|b1|i1|c0|p34;\C1;LEGENDE \fArial|b0|i0|c0|p34;\C256;01. Bouteille casse-pression en tube acier noir T10 Ø323.9x7.1 hauteur 1980mm. 02. Sonde de température à plongeur marque SIEMENS type QAE22A DN15. 03. Vanne papillon BURACCO 620B EPDM/laiton à oreilles de centrage DN80. 04. Vanne d'équilibrage TA STAF modèle à bride DN80, température maxi 120°C. 05. Filtre à tamis fonte PN16, tamis en inox, DN80. 06. SAS d'introduction 12 litres. 07. Robinet à boisseau sphérique DN20. 08. Robinet à boisseau sphérique DN50. 09. Robinet à boisseau sphérique DN15. 10. Manomètre sec à raccord radial boîtier ABS Ø63, 0-6 bars. 11. Vase d'expansion à membrane 80 litres. 12. Disconnecteur à zone de pression réduite contrôlable type BA, modèle NF type compact. Modèle taraudé, corps bronze avec raccord union et dispositif de raccordement de vidange pour montage horizontal, pression 12 bars. Type BA 2760 DN20. 13. Filtre laiton / inox DN20. 14. Purgeur d'air automatique grand débit "Ventopic". 15. Robinet à boisseau sphérique DN25. 16. Vanne 3 voies DN50. 17. Pompe double marque GRUNDFOS type UPSD 65-120F - DN65, débit 20m³/h, PdC 9mCE. 18. Soupape de pression différentielle DN32. 19. Soupape de sécurité. 20. Thermomètre industriel de précision droit 0-120°C plonge de 63mm avec boîtier métallique et verre optique grossissant. 21. Sonde de température à plongeur. 22. Manque d'eau. 23. Manchon anti-vibratil DN80. OPAC DU CALVADOS CONSTRUCTION D'UNE MAISON D'ACCUEIL SPECIALISEE A AUNAY / ODON OPAC du Calvados Mme Decayeux 7, place Foch - BP 20176 14010 CAEN CEDEX Tél.: 02.31.30.36.36 - Fax: 02.31.86.53.02 COLLAS Architecte Mr Collas 4, rue Jean Marot - 14000 CAEN Tél.: 02.31.86.73.41 - Fax: 02.31.38.25.85 SOFRESID Engineering M. Auregan Centre de services 2 - 23, avenue Côte de Nacre - 14000 CAEN Tél.: 02.31.06.05.37 - 02.31.06.05.48 Bureau d'Etudes DELTA FLUIDES Mr Poisson 80, Boulevard Dunois - 14000 CAEN Tél.: 02.31.29.32.99 - Fax: 02.31.26.23.19 APAVE NORD OUEST Mr Willecomme 5, rue Atalante 14201 - HEROUVILLE SAINT CLAIR Tél.: 02.31.53.31.31 - Fax: 02.31.53.09.79 CHAUFFAGE - VENTILATION - CLIMATISATION LOT N°12 902.10554.2 CH07 REZ DE CHAUSSEE - CHAUFFERIE Coupes et schéma hydraulique de la chaufferie CH07.dwg Néant 14/06/2005 C.LENGRONNE 1/10°

Language	French
Drawing Type	Plan
Category	Climate Conditioning
Additional Screenshots
File Type	dwg
Materials	Glass, Steel
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	aquecedor, aquecimento, autocad, boiler, chauffage, chauffe, DWG, electric, heat, heater, heating, heizung, plan, pump, radiator, system, View
