Hospital Project DWG Full Project for AutoCAD

Hospital Project DWG Full Project for AutoCAD

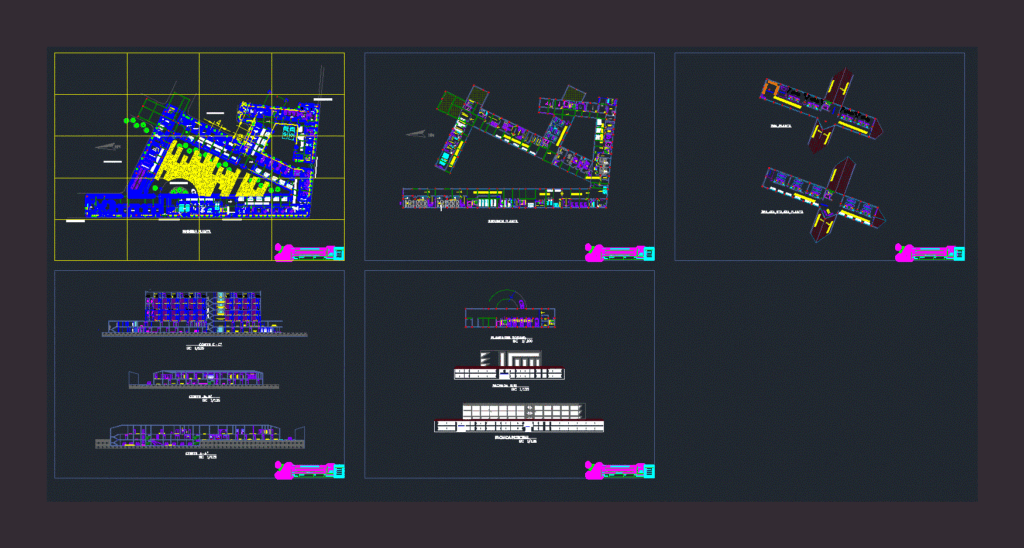

Category II Hospital single level. plants – elevations – sections.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

scissor-shaped toilet cart, stretchers and wheelchairs, elevator, general deposit, women, ss.hh, men, general maintenance deposit, source, station and work, nurses, station and work, nurses, ladies, hospitalization, dental office, gynecology-obstetrics office, triage, medical office, area for stretchers, immunization office, topical office of injectables, warehouse, reception and dispatch, registration and control office, psychological office, office, progarma’s office tbc, x-ray room, ultrasound, tomography, interpretation and dictation room, development, plate archives, hematology, sampling, chemistry, microbiology, washing and sterilization area, deposit, emergency shower, decontamination, gynecological topic , admission kit, top of examne and plaster treatment, general treatment, room of idratacion, medicine tank, clothing and materials, deposit of multipurpose equipment, lava flat, waste deposit, ss.hh pacinetes, ss.hh women, ss.hh men, box, appointments, admission, office of the sis, social service, control, management, refligeracion, restitution, pharmacy, first floor, external consultation, administrative area, diagnostic assistance, emergencies, vehicular emergency emergencies, npt o, oo, dormitory, window, waiting income, main income, secondary income, entry ramp, medication deposit, flammable tank, warehouse for disaster equipment, jefartura , services and planoteca, delivery, receipt, clothes and sewing warehouse, supplies deposit, ironing, drying, washing, general services, immediate post-partum room, environmental cleanliness and waste, deposit of sterilized materials, area of ​​management, computer room , parts table reports, work room, unsterilized materials deposit, ss.hh dressing room, septic room, instrument washing, dirty clothes, transfer stretchers, washing surgeons, pr eparation of patients, dilatation room more ss.hh, nursing work, delivery room, incubation room, crib room, nurses work area, office for delivery of cadavers, skull deposit, autopsy room, area washing and sterilization, dressing room autopsy room with bathroom, family ss.hh, floor cleaning, utility depot, library, fast sererilizacion, confor and staff rest with sshh, dressing rooms, reception and storage of materials, children’s room, washing classification, black area, gray area, anatomy pathology, sterilization, operating room, sick station, second floor, sterilized material supplies deposit, equipment and instruments deposit, sterilization area, computer center, doctors, be of nurses, meditation and oratory room, saint, nurses’ dressing rooms, medical dressing rooms, vehicular entrance, main façade, cafeteria, bar, medical homes, housing rnos, estar, juegos, station and work of nurses, linpieza, white area, ss, hh, catwalk, ss, hh, room, kitchen, emergency entrance, south facade, station, recovery room, area for stretchers, change of boots, auditorium, clinical records, waiting, stacking, pediatrician’s office, dressing room, surgery room, parking, car rental, drawing :, owner :, indicated, plane :, scale :, lamina, date :, project :, designer : Prov. : lampa, dist. : lampa, region: puno, place: lampa

Raw text data extracted from CAD file:

CARRO DE ASEO EN FORMA DE TIJERA 5191600104 AREA DE CAMILLAS Y SILLAS DE RUEDAS 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ASCENSOR DEPOSITO GENERAL DEPOSITO GENERAL MUJERES SS.HH SS.HH SS.HH SS.HH VARONES VARONES MUJERES MUJERES DEPOSITO GENERAL DE MANTENIMIENTO DEPOSITO GENERAL DEPOSITO GENERAL DE MANTENIMIENTO C" FUENTE ESTACION Y TRABAJO DE ENFERMERAS ESTACION Y TRABAJO DE ENFERMERAS SS.HH VARONES SS.HH DAMAS HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION C" B" B" 1,53 3 3,75 4 CONSULTORIO ODONTOLOGICO CONSULTORIO GINECO-OBSTETRICIA TRIAJE CONSULTORIO MEDICO Area para camillas CONSULTORIO DE INMUNIZACION CONSULTORIO TOPICO DE INYECTABLES \W2.78239; DIRECTOR ALMACEN RECEPCION Y DESPACHO OFICINA DE REGISTRO Y CONTROL CONSULTORIO psicologico \W1.99667; SECRETARIA \W5.92524; Y \W3.47286; ESPERA CONSULTORIO CONSULTORIO DE PROGARMA TBC SALA DE RAYOS X ecografia tomografia sala de interpretacion y dictado revelado archivo de placas HEMATOLOGIA TOMA DE MUESTRAS \W3.17873; TOMA \W3.17873; DE \W3.17873; MUESTRAS QUIMICA MICROBIOLOGIA ZONA DE LAVADO Y ESTERILIZACION DEPOSITO SS.HH DUCHA DE EMERGENCIA DESCONTAMINACION TOPICO DE GINECO admision botiquin TOPICO DE de examne y tratamineto de yesos TRATAMINETO GENERAL SALA DE IDRATACION 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 DEPOSITO DE MEDICINA , ROPA Y MATERIALES DEPOSITO DE EQUIPO MULTIUSOS SS.HH LAVA CHATAS DEPOSITO DE RESIDUOS ASCENSOR ASCENSOR SS.HH PACINETES SS.HH Mujeres SS.HH Varones \W2.28239; ESCENARIO CAJA CITAS ADMISION OFICINA DEL SIS SERVICIO SOCIAL CONTROL CONTROL GEFATURA REFLIGERACION DEPOSITO RECIDUOS FARMACIA 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 PRIMERA PLANTA CONSULTA EXTERNA CONSULTA EXTERNA ZONA ADMINISTRATIVA AYUDA AL DIAGNOSTICO AYUDA AL DIAGNOSTICO EMERGENCIAS INGRESO VEHICULAR EMERGENCIAS NPT O,OO NPT O,OO NPT O,OO NPT O,OO NPT O,OO ASCENSOR SS.HH DORMITORIO TRIAJE VENTANILLA \W3.13953; SALA DE \W3.13953; REUNIONES ESPERA INGRESO INGRESO PRINCIPAL INGRESO SECUNDARIO MUJERES SS.HH SS.HH SS.HH SS.HH VARONES VARONES MUJERES MUJERES DORMITORIO RAMPA DE INGRESO DEPOSITO DE MEDICAMENTOS DEPOSITO DE INFLAMABLES ALMACEN PARA EQUIPOS PARA DESASTRES JEFARTURA DE SERVICIOS Y PLANOTECA ENTREGA RECIBO ALMACEN DE ROPASUCIA Y COSTURA DEPOSITO DE INSUMOS ASCENSOR PLANCHADO SECADO LAVADO 1 2 3 4 5 6 7 8 9 SERVICIOS GENERALES CONTROL SALA DE PUERPERIO INMEDIATO ASEO AMBIEMTAL Y RESIDUOS 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 DEPOSITO DE MATERILES ESTERILIZADOS 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ASCENSOR 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ASCENSOR AREA DE ADMIMISTRACION SALA DE COMPUTO INFORMES DE MESA DE PARTES SS.HH SALA DE TRABAJO DEPOSITO DE MATERILES NO ESTERILIZADOS VESTIDOR SS.HH ADMISION CUARTO SECTICO LAVADO DE INSTRUMENTOS ROPA SUCIA TRANSFERENCIA DE CAMILLAS LAVADO DE CIRUJANOS PREPARACION DE PACIENTES SALA DE DILATACION MAS SS.HH TRABAJO DE ENFERMERAS SALA DE PARTOS CUARTO DE INCUBACION CUARTO DE CUNAS AREA DE TRABAJO DE ENFERMERAS OFICINA PARA LA ENTREGA DE CADAVERES DEPOSITO DE CALAVERES 2 CAMAS FRIGORIFICAS SALA DE AUTOPSIAS AREA DE LAVADO Y ESTERILIZACION VESTIDOR SALA DE AUTOPSIAS CON BAÑO SS.HH FAMILIA LIMPIEZA DE PISOS LIMPIEZA DE PISOS DEPOSITO DE UTILES BIBLIOTECA TRABAJO DE ENFERMERAS ESRERILIZACION RAPIDA CONFOR Y REPOSO DE PERSONAL CON SSHH HOSPITALIZACION VESTIDORES RECEPCION Y DEPOSITO DE MATERIALES SALA DE NIÑOS CLASIFICACION DE LAVADO zona negra ZONA GRIS ANATOMIA PATOLOGIA ESTERILIZACION ZONA ADMINISTRATIVA NPT 3,3O NPT 3,3O NPT 3,3O NPT 3,3O NPT 3,3O NPT 3,3O NPT 3,3O SS.HH VARONES SALA DE OPERACIONES SALA DE OPERACIONES LAVADO DE CIRUJANOS A 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ASCENSOR ESTACION DE ENFERMARAS SEGUNDA PLANTA DEPOSITO DE INSUMOS MATERIALES ESTERILIZADOS DEPOSITO DE EQUIPOS E INSTRUMENTOS AREA DE ESTERILIZACION NM BIBLIOTECA CENTRO INFORMATICA ESTAR DE MEDICOS ESTAR DE ENFERMERAS SALA DE MEDITACION Y ORATORIA SANTO SERVICIOS GENERALES VESTIDORES DE ENFERMERAS VESTIDORES MEDICO VESTIDORES MEDICO ASCENSOR 1 2 3 4 5 6 7 8 9 INGRESO PRINCIPAL INGRESO VEHICULAR FACHADA PRINCIPAL \OSC 1/125 SS.HH CAFETERIA BARRA DEPOSITO GENERAL VIVIENDAS DE MEDICOS PENDIENTE 30% PENDIENTE 30% PENDIENTE 30% PENDIENTE 30% VIVIENDAS DE INTERNOS ESTAR ESTAR 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 JUEGOS HOSPITALIZACION PENDIENTE 30% PENDIENTE 30% PENDIENTE 30% VIVIENDAS DE INTERNOS 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ESTACION Y TRABAJO DE ENFERMERAS ESTAR LINPIEZA ZONA BLANCA 3RA,4TA,5TA,6TA,PLANTA HEMATOLOGIA \W3.37762; QUIMICA MICROBIOLOGIA ZONA DE LAVADO Y ESTERILIZACION DEPOSITO SS.HH DUCHA DE EMERGENCIA CONSULTORIO DE INMUNIZACION CONSULTORIO TOPICO DE INYECTABLES CONSULTORIO CONSULTORIO DE PROGARMA TBC CONTROL CONTROL SALA DE RAYOS X ss,hh ss,hh ss,hh \W3.02048; TOMA DE \W3.02048; MUESTRAS SALA DE PUERPERIO INMEDIATO PREPARACION DE PACIENTES SALA DE DILATACION MAS SS.HH SALA DE PARTOS CUARTO DE INCUBACION SALA DE OPERACIONES TRABAJO DE ENFERMERAS DEPOSITO DE CALAVERES 2 CAMAS FRIGORIFICAS SALA DE AUTOPSIAS AREA DE LAVADO Y ESTERILIZACION VESTIDOR SALA DE AUTOPSIAS CON BAÑO SS.HH FAMILIA LIMPIEZA DE PISOS LIMPIEZA DE PISOS DEPOSITO DE UTILES OFICINA PARA LA ENTREGA DE CADAVERES SS.HH VARONES ESTACION Y TRABAJO DE ENFERMERAS ESTACION Y TRABAJO DE ENFERMERAS PASADIZO SS.HH VARONES SS.HH DAMAS SS,HH SALA COCINA SS,HH SALA COCINA SS,HH SALA COCINA SS,HH SALA COCINA SS,HH SALA COCINA ESTAR ESTAR CORTE C - C" \OSC 1/125 HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION DORMITORIO DORMITORIO DORMITORIO HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION DORMITORIO DORMITORIO INGRESO DE EMERGENCIAS FACHADA SUR \OSC 1/125 ESTACION Y TRABAJO DE ENFERMERAS ESTACION Y TRABAJO DE ENFERMERAS SS.HH VARONES SS.HH DAMAS HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION 7MA,PLANTA 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ESTACIONAMINETO NPT -3,OO ASCENSOR SS.HH SS.HH VARONES DAMAS \LPLANTA DEL ZOTANO \OSC 1/ 200 SALA DE RECUPERACIONES AREA PARA CAMILLAS CAMBIO DE BOTAS AUDITORIO FARMACIA \W3.13953; SALA DE \W3.13953; REUNIONES HISTORIALES CLINICOS SS.HH VENTANILLA FARMACIA \W1.99667; SECRETARIA ALMACEN \W2.78239; DIDECTOR \W2.80620; PASADIZO \W2.52048; ASCENSOR \W2.52048; ASCENSOR ESPERA INGRESO ADMISION SERVICIO SOCIAL \W3.16334; INGRESO OFICINA DEL SIS SERVICIO SOCIAL TRIAJE CONSULTORIO MEDICO CONSULTORIO GINECO-OBSTETRICIA CONSULTORIO psicologico CONSULTORIO ODONTOLOGICO CONSULTORIO ODONTOLOGICO OFICINA DE REGISTRO Y CONTROL \W2.80620; PASADIZO AREA DE ADMIMISTRACION \W2.52048; ASCENSOR VESTIDORES ROPA SUCIA LAVADO DE INSTRUMENTOS ESTACION DE ENFERMARAS ESPERA \W2.28239; ESCENARIO SALA DE COMPUTO ASEO AMBIEMTAL Y RESIDUOS SS.HH INFORMES DE MESA DE PARTES ESTACINAMIENTO CORTE A- A" \OSC 1/125 DEPOSITO DE INSUMOS MATERIALES ESTERILIZADOS DEPOSITO DE EQUIPOS E INSTRUMENTOS AREA DE ESTERILIZACION SS.HH DAMAS CONSULTORIO psicologico CONSULTORIO DE PEDIATRIA CONSULTORIO ODONTOLOGICO SS.HH VARONES ASCENSOR ASCENSOR Area para camillas DESCONTAMINACION TOPICO DE GINECO admision botiquin DORMITORIO TRIAJE ESPERA INGRESO DE EMERGENCIAS VESTIDOR DEPOSITO DE MATERILES ESTERILIZADOS SALA DE TRABAJO DEPOSITO DE MATERILES NO ESTERILIZADOS CLASIFICACION DE LAVADO VESTIDORES VESTIDORES PASADIZO CORTE B- B" \OSC 1/125 ESTACINAMIENTO SS.HH SS.HH SS.HH SALA DE CIRUGIAS SALA DE CIRUGIAS NM AREA DE ADMIMISTRACION BIBLIOTECA NPT 3,3O A CAFETERIA BARRA RECEPCION Y DESPACHO OFICINA DE REGISTRO Y CONTROL SS.HH VARONES ESTACIONAMIENTO ESTACIONAMIENTO INGRESO DE AUTOS INGRESO DE AUTOS A - 1 DIBUJO: PROPIETARIO: INDICADA PLANO: ESCALA: LAMINA FECHA: \W2.2;DISTRIBUCION 1ER NIVEL PROYECTO: \W1.5;HOSPITAL TIPO II PROYECTISTA: NOVIEMBRE - 2013 PROV. : LAMPA \W1.9;UBICACION DIST. : LAMPA REGION: PUNO LUGAR : LAMPA A - 2 DIBUJO: PROPIETARIO: INDICADA PLANO: ESCALA: LAMINA FECHA: \W2.2;DISTRIBUCION 2DO NIVEL PROYECTO: \W1.5;HOSPITAL TIPO II PROYECTISTA: NOVIEMBRE - 2013 PROV. : LAMPA \W1.9;UBICACION DIST. : LAMPA REGION: PUNO LUGAR : LAMPA P-3 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 V-5 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ASCENSOR 2 3 4 5 6 7 8 18 17 16 15 14 13 12 11 10 9 ASCENSOR A - 2 DIBUJO: PROPIETARIO: INDICADA PLANO: ESCALA: LAMINA FECHA: \W2.2;CORTES PROYECTO: \W1.5;HOSPITAL TIPO II PROYECTISTA: NOVIEMBRE - 2013 PROV. : LAMPA \W1.9;UBICACION DIST. : LAMPA REGION: PUNO LUGAR : LAMPA A - 2 DIBUJO: PROPIETARIO: INDICADA PLANO: ESCALA: LAMINA FECHA: \W2.2;CORTES PROYECTO: \W1.5;HOSPITAL TIPO II PROYECTISTA: NOVIEMBRE - 2013 PROV. : LAMPA \W1.9;UBICACION DIST. : LAMPA REGION: PUNO LUGAR : LAMPA A - 3 DIBUJO: PROPIETARIO: INDICADA PLANO: ESCALA: LAMINA FECHA: \W2.2;ELEVACIONES PROYECTO: \W1.5;HOSPITAL TIPO II PROYECTISTA: NOVIEMBRE - 2013 PROV. : LAMPA \W1.9;UBICACION DIST. : LAMPA REGION: PUNO LUGAR : LAMPA 5 5 5 5

Language	Spanish
Drawing Type	Full Project
Category	Hospital & Health Centres
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Elevator, Parking
Tags	autocad, category, DWG, elevations, full, health, Hospital, ii, Level, plants, Project, rack, sections, single, surgery
