Improved Stove DWG Full Project for AutoCAD

Improved Stove DWG Full Project for AutoCAD

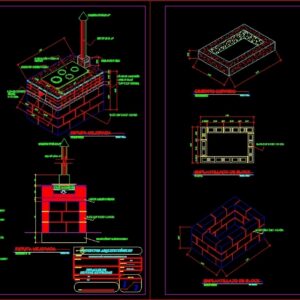

Detail improved stoves project.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Improved stove construction, Improved stoves, details of, Sheet no., revised, design, content, date, scale, topography, drawing, Location, draft, Vo.bo., Indicated, architectural projects, metal tube, Block, Iron with hob, Concrete slab, armed, Brick tayuyo, Metallic hat, Isometric, Improved stove, scale, Smoothing liquid cement, plant, Improved stove, scale, Metallic hat, Iron burners, front elevation, Improved stove, scale, variable, Brick tayuyo, Reinforced concrete slab, Block, metal tube, Metallic hat, Smoke regulator, Lateral lift, Improved stove, scale, Brick tayuyo, Reinforced concrete slab, Block, metal tube, Metallic hat, combustion chamber, combustion chamber, combustion chamber, metal tube, Metallic hat, section, Improved stove, scale, Reinforced concrete slab, Block, combustion chamber, Smoke outlet, section, Improved stove, scale, Reinforced concrete slab, Block, Foundation projection, Foundation projection, combustion chamber, metal tube, Metallic hat, Isometric, Foundation, scale, Estr. do not., do not., Foundation, detail, Foundation, scale, detail, Brick tayuyo, scale, plant, Emplantillado de block, scale, Block, Isometric, Emplantillado de block, unscaled, plant, Slab reinforcement, scale, grate, in both ways, Isometric, Brick planking, scale, Block, Metallic, Metallic, plant, Iron reinforcement, scale, Angular reinforcement, Specifications, Mortar will be used with proportion to the paste of block tayuyo, The concrete for the foundation the slab must have a resistance of, psi, Tayuyo brick will be used for the manufacture of, combustion chamber., Block will be used for lifting the body of the, stove, Improved stove construction, Improved stoves, details of, Sheet no., revised, design, content, date, scale, topography, drawing, Location, draft, Vo.bo., Indicated, architectural projects, Smoke regulator, Smoke regulator, Smoothing liquid cement, Smoothing liquid cement, Smoothing liquid cement, plant, Smoke regulator, scale, galvanized sheet, Chain to fasten

Raw text data extracted from CAD file:

\A1;1.32 \A1;0.95 \A1;0.62 \A1;0.08 \A1;0.23 \A1;0.03 \A1;0.20 \A1;0.35 \A1;0.19 \A1;0.35 \A1;0.89 \A1;0.91 \A1;0.00 \A1;0.00 \A1;0.48 0.21 0.14 0.20 0.14 0.21 0.89 0.20 0.91 0.15 0.06 1.32 0.62 0.08 0.23 0.03 0.20 0.95 0.35 0.19 0.35 0.62 0.08 0.23 0.03 0.95 0.20 0.62 0.08 0.23 0.03 0.95 0.62 0.23 0.08 0.03 0.20 0.20 0.62 0.08 0.23 0.03 0.20 \A1;0.89 \A1;1.32 \A1;0.20 \A1;0.15 \A1;0.02 \A1;0.02 \A1;0.10 \A1;0.20 \A1;0.15 \A1;0.02 \A1;0.02 \A1;0.62 \A1;0.08 \A1;0.23 \A1;0.89 \A1;1.32 \A1;0.85 \A1;0.24 \A1;0.35 \A1;0.19 \A1;0.35 \A1;0.15 0.15 \A1;0.23 \A1;0.23 \A1;0.12 \A1;0.19 \A1;0.12 \A1;0.23 \A1;0.23 \A1;0.11 \A1;0.15 \A1;0.40 \A1;0.01 \A1;0.40 \A1;0.01 \A1;0.34 \A1;0.01 \A1;1.32 \A1;0.15 \A1;0.01 \A1;0.40 \A1;0.01 \A1;0.32 \A1;0.89 \A1;0.03 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.03 \A1;0.89 \A1;0.03 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.03 \A1;1.32 \A1;0.89 \A1;1.32 0.48 0.91 R0.07 R0.09 R0.17 0.16 0.10 0.15 0.10 CONSTRUCCIÓN DE ESTUFAS MEJORADAS ESTUFAS MEJORADAS DETALLES DE 2 1 Hoja No. Revisó : Diseñó : Contenido : Fecha : Escala : Topografia : Dibujo : Ubicacion : Proyecto : Vo.Bo. --------------- Indicada . PA PROYECTOS ARQUITECTÓNICOS PA PA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;0.205 \A1;0.205 TUBO DE METAL 6" BLOCK 0.15 X 0.20 X 0.40M PLANCHA CON 4 HORNILLAS LOSA DE CONCRETO ARMADO LADRILLO TAYUYO SOMBRERO METÁLICO 6" ISOMÉTRICO ESTUFA MEJORADA ESCALA 1/12.5 ALISADO DE CEMENTO LÍQUIDO t= 0.075m PLANTA ESTUFA MEJORADA ESCALA 1/10 5 5 5 5 5 5 5 5 5 5 5 SOMBRERO METÁLICO 6" PLANCHA 4 HORNILLAS ELEVACIÓN FRONTAL ESTUFA MEJORADA ESCALA 1/10 5 5 5 5 5 VARIABLE 5 LADRILLO TAYUYO 0.23 X 0.11 X 0.065M LOSA DE CONCRETO ARMADO BLOCK 0.15 X 0.20 X 0.40M TUBO DE METAL 6" SOMBRERO METÁLICO 6" REGULADOR DE HUMO 5 5 5 ELEVACIÓN LATERAL ESTUFA MEJORADA ESCALA 1/10 5 5 5 5 5 LADRILLO TAYUYO 0.23 X 0.11 X 0.065M LOSA DE CONCRETO ARMADO BLOCK 0.15 X 0.20 X 0.40M TUBO DE METAL 6" SOMBRERO METÁLICO 6" 0.23 X 0.11 X 0.065M CÁMARA DE COMBUSTIÓN CÁMARA DE COMBUSTIÓN CÁMARA DE COMBUSTIÓN TUBO DE METAL 6" SOMBRERO METÁLICO 6" 5 5 5 5 5 5 5 5 5 5 5 SECCIÓN A - A ESTUFA MEJORADA ESCALA 1/10 LOSA DE CONCRETO ARMADO BLOCK 0.15 X 0.20 X 0.40M CÁMARA DE COMBUSTIÓN SALIDA DE HUMO SECCIÓN B - B ESTUFA MEJORADA ESCALA 1/10 LOSA DE CONCRETO ARMADO BLOCK 0.15 X 0.20 X 0.40M PROYECCIÓN DE CIMIENTO CORRIDO PROYECCIÓN DE CIMIENTO CORRIDO 5 5 5 5 5 5 CÁMARA DE COMBUSTIÓN TUBO DE METAL 6" SOMBRERO METÁLICO 6" 5 5 5 ISOMÉTRICO CIMIENTO CORRIDO ESCALA 1/12.5 5 5 5 5 5 5 5 5 ESTR. No. 2 4 No. 3 + @ 0.15 CIMIENTO CORRIDO DETALLE CIMIENTO CORRIDO ESCALA 1/5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;0.065 DETALLE LADRILLO TAYUYO ESCALA 1/5 PLANTA EMPLANTILLADO DE BLOCK ESCALA 1/12.5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BLOCK 0.15 X 0.20 X 0.40M ISOMÉTRICO EMPLANTILLADO DE BLOCK SIN ESCALA PLANTA ARMADO DE LOSA ESCALA 1/12.5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 EMPARRILLADO #3 @ O.14M EN AMBOS SENTIDOS ISOMÉTRICO EMPLANTILLADO DE LADRILLO ESCALA 1/12.5 5 5 \A1;0.62 BLOCK 0.15 X 0.20 X 0.40M METÁLICA METÁLICA t= 0.075m PLANTA REFUERZO DE PLANCHA ESCALA 1/10 5 5 5 5 5 ANGULAR DE REFUERZO 1" X 1" X 3/10" ESPECIFICACIONES - SE UTILIZARÁ MORTERO CON PROPORCIÓN 1:3 PARA EL PEGADO DE BLOCK Y TAYUYO - EL CONCRETO PARA EL CIMIENTO CORRIDO Y LA LOSA DEBERÁ TENER UNA RESISTENCIA DE 3000 PSI (PROPORCIÓN 1:2:2) - SE UTILIZARÁ LADRILLO TAYUYO DE 0.065 X 0.11 X 0.23M PARA LA FABRICACIÓN DE LA CÁMARA DE COMBUSTIÓN. - SE UTILIZARÁ BLOCK DE 0.15 X 0.20 X 0.40 PARA EL LEVANTADO DEL CUERPO DE LA ESTUFA A A B B CONSTRUCCIÓN DE ESTUFAS MEJORADAS ESTUFAS MEJORADAS DETALLES DE 2 2 Hoja No. Revisó : Diseñó : Contenido : Fecha : Escala : Topografia : Dibujo : Ubicacion : Proyecto : Vo.Bo. --------------- Indicada . PA PROYECTOS ARQUITECTÓNICOS PA PA REGULADOR DE HUMO REGULADOR DE HUMO 5 5 ALISADO DE CEMENTO LÍQUIDO ALISADO DE CEMENTO LÍQUIDO ALISADO DE CEMENTO LÍQUIDO PLANTA REGULADOR DE HUMO ESCALA 1/2.5 5 5 LÁMINA GALVANIZADA CADENA PARA SUJETAR

Language	Spanish
Drawing Type	Full Project
Category	Climate Conditioning
Additional Screenshots
File Type	dwg
Materials	Concrete
Measurement Units
Footprint Area
Building Features
Tags	autocad, boiler, chaudière, DETAIL, DWG, fireplace stoves, fireplaces, full, improved, kamin ofen, kessel, open fire stove, Project, stove
