Kinder Garden DWG Full Project for AutoCAD

Kinder Garden DWG Full Project for AutoCAD

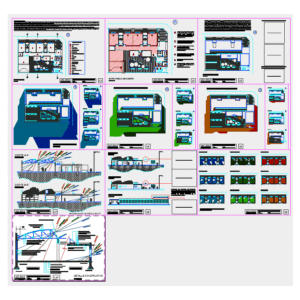

Kindergarten project located in Mar del Plata; Argentina. Bioclimatic analysis; plants; courts; views and construction details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

Expansion chamber, galvanized silver plate cover, expansion classrooms, classroom, classroom and deposits support, entrance – wait, circulation, deposit – machine room, sum, library, office, hall – sector exhibitions, waiting, sanitary, address, coordinating boxes, patio, photovoltaic panel integrated into carpentry, superposition of winter shadows, overlapping equestrian shadows, overlay of summer shadows, parking, areas with direct solar gain through carpentry in vertical walls and through rajas practiced in roofs, dilation joint, hydrophobic isolation, elastomeric membrane in situ, suspended ceilings of plaster rock plates, solar incidence schemes, sector sum, sector classrooms, student adrian colavitta, teachers arqs. claudio delbene – sebastian porchetto, study of angles and solar heights, evans – from schiller, infants garden – sea of ​​silver, location scheme of solar direct flow vacuum tube collectors and photovoltaic panels. In the case of the latter, they are integrated into the carpentry of the roof.

Raw text data extracted from CAD file:

\A1;0,66 \A1;15° \A1;26° \A1;42° \A1;60° \A1;68° \A1;46° \A1;48° \A1;31° \A1;24° \A1;12° A A B B C C CORTE A-A´\H1.25x; \H0.5x;Escala 1:100 PLANTA BAJA \fArial|b1|i1|c0|p34;\H0.5x;Escala 1:200 PLANTA DE TECHOS Escala 1:200 5 Film de polietileno 200 micrones \A1;Contrapiso HHRP 1:3:3:\S1/8;\H1.4286x; s/ terreno natural (e=18cm) Aislación Hidrófuga MCI 1:3 (hidrófug\H0.9998x;o 10% en agua de amasado) Carpeta regularizadora MAR 1:1/2:3 Mezcla adhesiva de capa delgada (Klaukol) Cerámica tipo Porcellanatto 30x30 Estructura principal - Cercha metalica Perfil L 2 1/2" Poliestireno expandido alta densidad e=5cm Barrera de agua y viento tipo "Tyvek" (Apoya s/ metal desplegado entre correas) Viga de HA 40x20 Zapata corrida H°A° Muro portante mixto - Ladrillo hueco 18x19x33, ladrillo comun 25x11x5 Poliestireno expandido alta densidad e=5cm Revoques fino y grueso interior + latex interior Cámara de expansión Cubierta de chapa galvanizada color plata 5 5 5 5 verano 9 y 12 hs equinoccio 9 y 12 hs invierno 9 y 12 hs 5 5 5 5 5 5 2 2 2 2 5 6 4 10 8 9 7 11 1 1 3 3 12 13 14 15 16 16 17 18 1 EXPANSIÓN AULAS 2 AULA 3 APOYO AULAS Depósitos y Sanitarios 4 INGRESO - ESPERA 5 CIRCULACIÓN 6 DEPÓSITO - SALA DE MÁQUINAS 7 S.U.M 8 BIBLIOTECA 9 OFFICE 10 HALL - SECTOR EXPOSICIONES 11 ADMINISTRACIÓN 12 SALA MAESTROS 13 ESPERA 14 SANITARIOS 15 DIRECCIÓN 16 BOXES COORDINADORES 17 PATIO VERANO 12 hs - 68° VERANO 9 hs - 46° EQUINOCCIO 12 hs - 48° EQUINOCCIO 9hs - 31° INVIERNO 12 hs - 24° INVIERNO 9 hs - 12° INVIERNO 15 HS. DEBIDO A LA SITUACIÓN CLIMÁTICA Y AL PROGRAMA FUNCIONAL DONDE SON ESCASAS LAS HORAS DE HABITACIÓN, ES QUE SE OPTÓ POR UNA ESTRATEGIA TRADICIONAL DE DISEÑO CON GANANCIA DIRECTA Y PUESTO EL ÉNFASIS DE LAS AISLACIONES DE LOS PARAMENTOS VERTICALES.. ÉSTA ESTÁ GARANTIZADA POR LAS AMPLIAS SUPERFICIES VIDRIADAS ORIENTADAS EN EL MEJOR SENTIDO POSIBLE, CONJUNTAMENTE CON LOS ESPESORES DE LOS MUROS, LOS CUALES ESTÁN RESUELTOS CON DOBLE PARAMENTO (BLOQUES CERÁMICOS PORTANTES POR UN LADO Y LADRILLOS COMUNES POR EL OTRO), CONTENIENDO A SU VEZ UNA PORCIÓN GENEROSA DE SU FACTURA DESTINADA A LA CAPA AISLADORA (POLIESTIRENO EXPANDIDO DE ALTA DENSIDAD) A FINES DE EVITAR LAS PÉRDIDAS Y RETENER EL MÁXIMO DE CALOR AMBIENTE POSIBLE. Panel fotovoltaico integrado a la carpintería INVIERNO 12 HS. INVIERNO 9 HS. EQUINOCCIO 15 HS. VERANO 15 HS. EQUINOCCIO 12 HS. VERANO 12 HS. EQUINOCCIO 9 HS. VERANO 9 HS. SUPERPOSICIÓN DE SOMBRAS INVIERNO SUPERPOSICIÓN DE SOMBRAS EQUINOCCIO SUPERPOSICIÓN DE SOMBRAS VERANO \LPROGRAMA FUNCIONAL \LMEMORIA DESCRIPTIVADESCRIPTIVA Se establece como principio fundamental del proyecto la ubicación de las áreas de mayor uso (aulas) orientadas en dirección norte a fines de garantizar óptimas condiciones de iluminación natural y ganancia directa a través de grandes paños vidriados. Estas se encuentran implantadas en un mismo bloque lineal, conteniendo sus respectivas áreas de apoyo (sanitarios y depósitos), paralelo a la dirección mayor del terreno y retirado éste de la línea municipal, generando un espacio verde con generoso asoleamiento en toda época del año a modo de expansión de las mismas. La cubierta plana de éste bloque de servicios genera el sector ideal para la ubicación de los colectores solares, ubicados éstos en concordancia con los núcleos húmedos del mismo. El ingreso se encuentra en la esquina, enfrentado a la ochava de la manzana y se une con el eje circulatorio principal que conecta todas las áreas permitiendo la circulación lineal fluida todo a lo largo del edificio. La cubierta del mismo es de cabriadas y chapas metálicas con uno de los faldones de la estructura cerrado con paneles vidriados a fines de otorgar la iluminación natural del sector. Paralelo a éste se ubican los bloques que contienen las áreas destinadas a la cocina y la biblioteca, cercanas a las aulas para comodidad del alumnado, e implantadas en ese lugar a modo de generar un cerramiento de la citada circulación y que ésta no se deba efectuar a la intemperie, situación inadmisible en un clima como el de Mar del Plata en épocas de bajas temperaturas. Se optó por separar en un bloque lateral el área administrativa, dirección, sala de maestros y sus dependencias, a fines de lograr la privacidad que éste sector requiere, orientado en dirección norte-este, ubicado en un lateral del ingreso principal del edificio para el control de entradas y salidas. El área destinada al SUM está ubicada en la esquina sur-oeste, conectado directamente con el patio de juegos y lectura y resuelta su fachada este con una gran superficie vidriada de piso a techo para lograr la ganancia directa y paredes aisladas térmicamente para evitar pérdidas. Debido a las escasas horas de captación directa en la dirección en que éste está orientado es que se diseñó una cubierta liviana de cabriadas metálicas, similar a la de la circulación, con uno de sus faldones de fuerte pendiente en ángulo perpendicular a los rayos solares del equinoccio (48°) intercalando en el mismo paños vidriados para mejorar la captación e iluminación del sector y paneles fotovoltaicos integrados a la carpintería misma. Las áreas exteriores se diseñaron teniendo en cuenta la alternancia entre terrenos absorbentes y sectores con solados plenos para el disfrute de las mismas, con su correspondiente equipamiento y vegetación. Barrera de vapor (Pintura asfáltica 2 manos cruzadas) Correas - Tubo estructural 60x80 Chapa de nudo e=1" ESTRATEGIA DE DISEÑO Escala 1:150 18 ESTACIONAMIENTO Muro mixto con doble paramento de bloques cerámicos portantes 18x19x33 y ladrillos comunes, aislado térmicamente con poliestireno expandido de alta densidad en un espesor aprox. de 5 cm. en toda su altura. Espesor total = 40 cm. 1 1 1 1 2 2 2 2 3 4 1 Ganancia directa a través de carpintería con vidrio laminado transparente 3+3 Medidas del vano: 3,00m. x 1,50m. Alero de protección por incidencia solar de verano: Voladizo 50 cm. Carpinterías orientación sur y oeste de aluminio anodizado prepintado tipo "Aluar" aisladas con DVH para evitar pérdidas. 2 Alero de protección p/ carpintería orientación oeste y acceso. 3 Ganancia directa a través de carpintería integral de piso a techo con vidrio laminado transparente 3+3 Medidas del vano: 7,10m. x 4,00m. 4 Areas con ganancia directa solar a través de carpinterías en paramentos verticales y mediante rajas practicadas en cubiertas. CORTE B-B´\H1.25x; \H0.5x;Escala 1:100 CORTE C-C´\H1.25x; \H0.5x;Escala 1:150 FACHADA NORTE \H0.625x;Escala 1:150 FACHADA ESTE\H1.25x; \H0.5x;Escala 1:150 VERANO 12 hs - 68° VERANO 12 hs - 68° VERANO 12 hs - 68° VERANO 12 hs - 68° Junta de dilatación Losa H°A° (e=10cm.) \A1;Contrapiso HHRP 1:3:3:1/8\H1x; (e=8cm.) Aislación hidrófuga membrana elastomérica in situ Carpeta regularizadora MAR 1:1/2:3 Baldosón H°A° premoldeado 60x40 s/ separadores plásticos VERANO 12 hs - 68° VERANO 9 hs - 46° EQUINOCCIO 12 hs - 48° EQUINOCCIO 9hs - 31° INVIERNO 12 hs - 24° INVIERNO 9 hs - 12° Colector solar plano s/ base H°A° Aislación térmica poliestireno expandido alta densidad e=5 cm. Cielorraso suspendido de placas de roca de yeso DETALLE CONSTRUCTIVO\H3.3333x; \H0.2x;Escala 1:40 Zapata corrida H°A° Cámara de expansión EQUINOCCIO 12 hs - 48° EQUINOCCIO 9hs - 31° INVIERNO 12 hs - 24° INVIERNO 9 hs - 12° VERANO 9 hs - 46° EQUINOCCIO 12 hs - 48° EQUINOCCIO 9hs - 31° INVIERNO 12 hs - 24° INVIERNO 9 hs - 12° VERANO 9 hs - 46° EQUINOCCIO 12 hs - 48° EQUINOCCIO 9hs - 31° INVIERNO 12 hs - 24° INVIERNO 9 hs - 12° VERANO 9 hs - 46° EQUINOCCIO 12 hs - 48° EQUINOCCIO 9hs - 31° INVIERNO 12 hs - 24° INVIERNO 9 hs - 12° VERANO 9 hs - 46° ESQUEMAS DE INCIDENCIA SOLAR DETALLE PENETRACIÓN SOLAR EN INTERIORES (Sector aulas)\fArial|b1|i1|c0|p34; - \H0.8x;Escala 1:300 INVIERNO 15 HS. EQUINOCCIO 15 HS. VERANO 15 HS. INVIERNO 12 HS. INVIERNO 9 HS. EQUINOCCIO 12 HS. EQUINOCCIO 9 HS. VERANO 12 HS. VERANO 9 HS. SECTOR S.U.M. SECTOR AULAS IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L1 ESTUDIO DE ANGULOS Y ALTURAS SOLARES RECTIFICACIÓN DE ANGULOS SOLARES DADO EL DESPLAZAMIENTO DE PUNTO NORTE 15° Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L3 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L2 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L5 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L6 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L7 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L8 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L9 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA IAS 2012 ALUMNO Adrian Colavitta DOCENTES Arqs. Claudio Delbene - Sebastian Porchetto L10 Evans - de Schiller JARDIN DE INFANTES - MAR DEL PLATA Esquema de ubicación de colectores solares de tubo de vacío de flujo directo y paneles fotovoltaicos. En el caso de éstos últimos, se hallan integrados a la carpintería de la cubierta.

Language	Other
Drawing Type	Full Project
Category	Parks & Landscaping
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
Tags	analysis, argentina, autocad, bioclimatic, bioclimatic architecture, bioclimatica, bioclimatique, bioklimatischen, del, durable, DWG, full, garden, kindergarten, la durabilité, located, mar, nachhaltig, nachhaltigkeit, plants, plata, Project, sustainability, sustainable, sustentabilidade, sustentável
