Memory Doors Carpentry , Execution Details DWG Detail for AutoCAD

Memory Doors Carpentry , Execution Details DWG Detail for AutoCAD

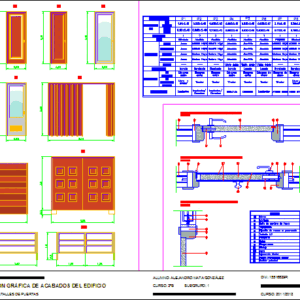

DOORS CARPENTRY MEMORY; INCLUDE TABLE OF CHARACTERISTICS AND ALSO DETAILS CORRESPONDING FOR THE IMPLEMENTATION OF THESE CARPENTRY WORK

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

designation, hole, sheet, units, type, shielded, folding, folding, material, sheet, steel, beech wood, aluminum, pre-frame, frame, flashing, glass, double glazing, finishes, lacquered, varnished, fittings, hanging, steel hinges, steel hinges, operating, key and handle, handle, key and handle, key, opening, left, right, both sides, upwards, legend, frame, crank, beech wood, flashing, fixing frame to wall, ld partition, latch, galce, steel hinge, armor, knob, interior agglomerate, exterior cladding panel, perimeter frame, graphic description of building finishes, inventory and door details, graphic expression of building technology , student: alejandro mata gonzález, esc. tec. superior building engineering of Granada, guardian: jose antonio mendez serrano, detail horizontal section armored door, detail horizontal section interior door, detail vertical section interior door

Raw text data extracted from CAD file:

DESIGNACIÓN P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 DIMENSION (m) DEL HUECO 1,00x2,45 0,925x2,45 0,825x2,45 0,925x2,45 0,925x2,45 0,925x2,45 3,10x2,45 3,20x2,40 2,95x2,50 DE LA HOJA 0,90x2,40 0,825x2,40 0,725x2,40 0,825x2,40 0,825x2,40 0,825x2,40 3,00x2,40 3,10x2,35 2,85X2,45 3,60X1,00 2,60X1,00 UNIDADES 1 7 2 1 1 1 1 1 1 1 1 TIPO Blindada Abatible Abatible Abatible Abatible Abatible Plegable Blindada Abatible Abatible Abatible MATERIAL HOJA Acero Madera Haya Madera Haya Aluminio Aluminio Aluminio Madera Haya Madera Haya Madera Haya Acero Acero PREMARCO Acero Madera Haya Madera Haya Aluminio Aluminio Aluminio Madera Haya Madera Haya Madera Haya Acero Acero MARCO Acero Madera Haya Madera Haya Aluminio Aluminio Aluminio Madera Haya Madera Haya Madera Haya Acero Acero TAPAJUNTA Acero Madera Haya Madera Haya Aluminio Aluminio Aluminio Madera Haya Madera Haya Madera Haya Acero Acero VIDRIO Vidrio doble Vidrio doble Vidrio doble ACABADOS Lacado Barnizado Barnizado Lacado Lacado Lacado Barnizado Barnizado Barnizado Lacado Lacado HERRAJES DE COLGAR Bisagras acero Bisagras acero Bisagras acero Bisagras acero Bisagras acero Bisagras de acero Bisagras de acero Bisagras de acero Bisagras de acero Bisagras de acero Bisagras de acero DE FUNCIONAMIENTO Llave y tirador Tirador Tirador Tirador Tirador Tirador Tirador Llave y tirador Llave y tirador Llave Llave APERTURA Izquierdas Izquierdas/ Derechas Izquierdas/ Derechas Derechas Derechas Izquierdas Ambos lados Hacia arriba Ambos lados Ambos lados Ambos lados LEYENDA 1 Marco 2 Manivela 3 Hoja de madera de haya 4 Tapajuntas 5 Fijación de marco a paramento 6 Tabicón LD 7 Picaporte 8 Galce 9 Bisagra acero 10 Blindaje 11 Pomo 12 Aglomerado interior 13 Tablero revestimiento exterior 14 Bastidor perimetral 2,45 2,45 0,93 2,45 0,83 2,45 0,93 2,45 0,93 2,45 0,93 2,45 3,10 1,00 2,4 3,25 2,95 2,5 0,2 1,3 1,87 1,87 0,3 1,3 0,3 1,35 1,35 DESCRIPCIÓN GRÁFICA DE ACABADOS DEL EDIFICIO INVENTARIO Y DETALLES DE PUERTAS EXPRESIÓN GRÁFICA DE LA TECNOLOGÍA DE EDIFICACIÓN ALUMNO: ALEJANDRO MATA GONZÁLEZ CURSO: 2ºB SUBGRUPO: 1 ESC. TEC. SUPERIOR INGENIERÍA DE EDIFICACIÓN DE GRANADA DNI: 15516629R TUTOR: JOSE ANTONIO MENDEZ SERRANO CURSO: 2011/2012 01 j P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 Escala 1:5 DETALLE SECCIÓN HORIZONTAL PUERTA BLINDADA Escala 1:5 DETALLE SECCIÓN HORIZONTAL PUERTA INTERIOR Escala 1:5 DETALLE SECCIÓN VERTICAL PUERTA INTERIOR 6 4 9 10 2 6 8 7 2 1 3 9 8 6 5 1 8 3 12 14 13 11 1 7 5 4 Escala 1:40 2.450000000000002 2.450000000000002 0.9249999999999973 2.450000000000002 5 2.450000000000002 0.9249999999999894 Escala 1:40 2.450000000000002 5 2.450000000000002 0.9249999999999973 2.449999999999995 5 5 Escala 1:40 2.399999999999997 5 2.949999999999988 2.500000000000014 0.1999999999999885 5 1.869855588700119 1.869855588700198 Escala 1:40 0.2999999999999974 1.299999999999997 0.2999999999999974 1.352898427111683 1.352898427111682

Language	Spanish
Drawing Type	Detail
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Aluminum, Glass, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, carpentry, characteristics, constructive details, DETAIL, details, door, doors, DWG, execution, implementation, include, memory, table, work
